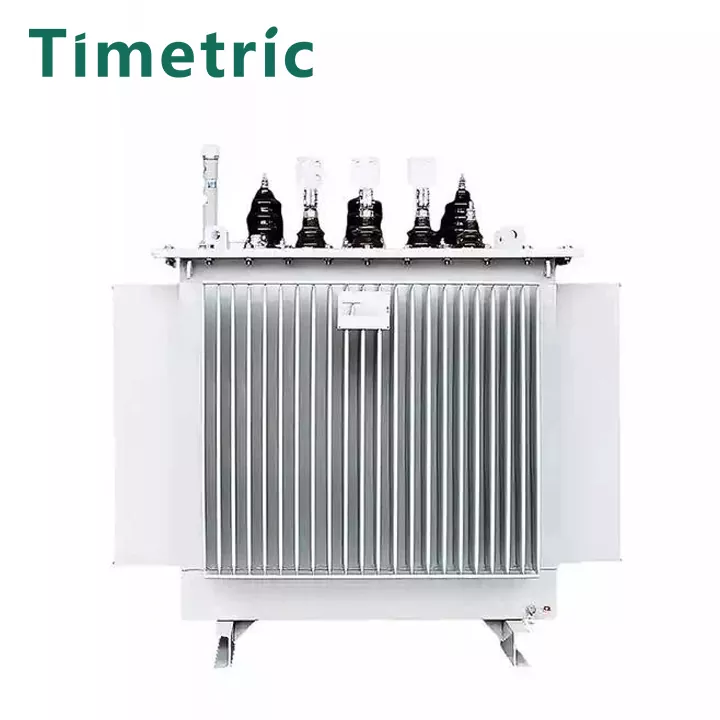

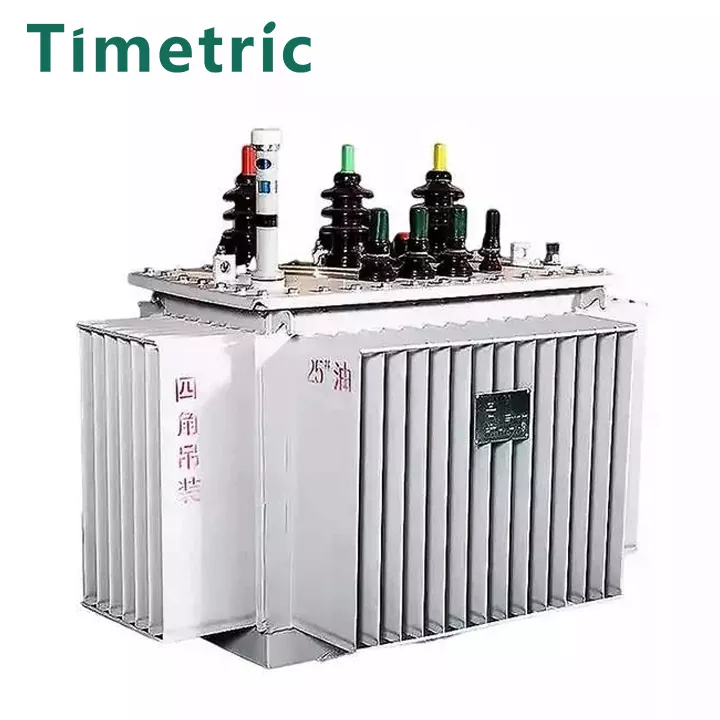

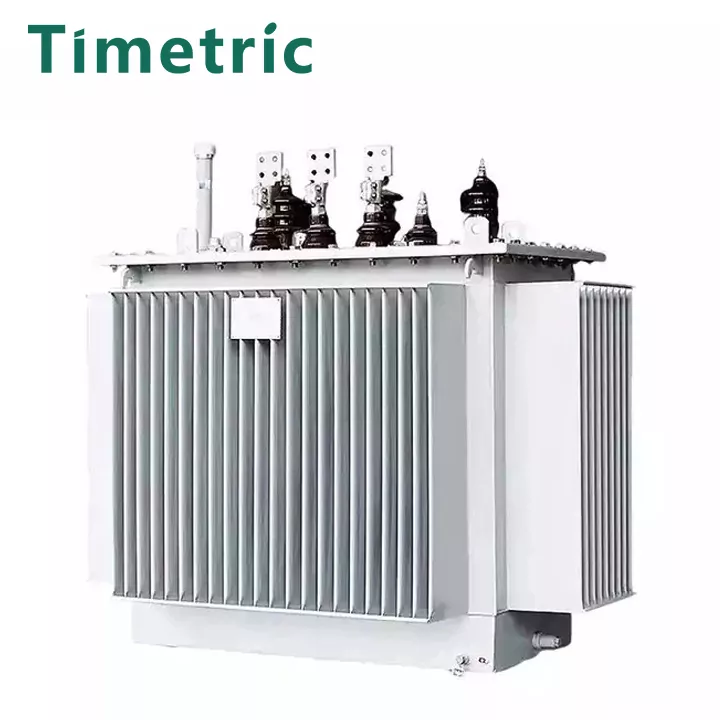

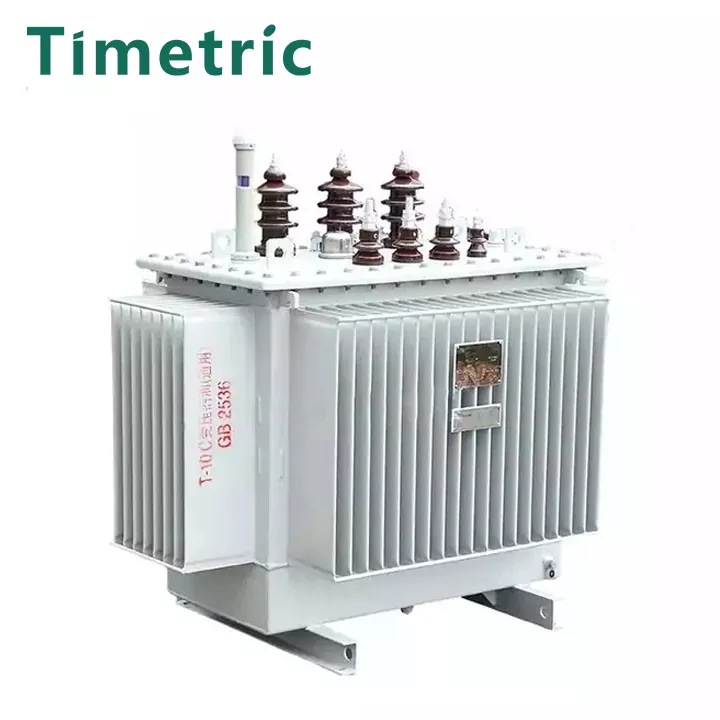

10 -kV -Ölverteilungstransformator mit Öl eingetaucht

Timetric Electric 10 kV Öleingetauchtes Stromverteilungstransformator ist eines der wichtigsten Geräte im Stromversorgungs- und Vertriebssystem von Industrie- und Bergbauunternehmen und Zivilgebäuden. Es reduziert die 10 (6) KV- oder 35 -KV -Netzwerkspannung auf die von den Benutzern verwendete Busspannung von 230/400V. Diese Art von Produkt ist für AC 50 (60) Hz geeignet, die maximale Kapazität von dreiphasigen maximaler Nennkapazität (maximale Kapazität mit einer Phase-Maximum bewertet 833 kVA, einphasige Transformator wird im Allgemeinen nicht empfohlen), kann in der Innenräume (im Freien im Freien). Die Kapazitätsdaten-Temperatur ist nicht mehr in der Lage. Die Ambient-Temperatur ist nicht höher als 40 ℃. IS 30 °, Die höchste jährliche Durchschnittstemperatur beträgt 20 °, die relative Luftfeuchtigkeit überschreitet 90% nicht (Umgebungstemperatur 25 ℃) und die Höhe überschreitet 1000 m nicht. Wenn es nicht den oben genannten Nutzungsbedingungen entspricht, sollte es entsprechend den zuständigen Bestimmungen von GB6450-86 angemessen angepasst werden.

Es kann in dreiphasige Transformatoren und einphasige Transformatoren unterteilt werden. In dreiphasigen Stromsystemen werden im Allgemeinen dreiphasige Transformatoren verwendet. Wenn die Kapazität zu groß ist und durch Transportbedingungen begrenzt ist, können drei einphasige Transformatoren auch verwendet werden, um eine Transformatorgruppe im Dreiphasen-Stromsystem zu bilden.

Gewickte Unterscheidung:

Es kann in zweiwindende Transformatoren und dreiwindende Transformatoren unterteilt werden. Gemeinsame Transformatoren sind zweiwindende Transformatoren, dh zwei Wicklungen am Eisenkern, eine ist die primäre Wicklung und die andere ist die sekundäre Wicklung. Der Drei-Winding-Transformator ist ein Transformator mit einer größeren Kapazität (über 5600 kVa) und wird verwendet, um drei verschiedene Spannungsübertragungsleitungen zu verbinden. In besonderen Fällen werden auch Satons -Transformatoren mit mehr Wicklungen verwendet.

Parametertabelle

Arbeitsumgebung:

Timetrische elektrische Elektrik:

Unter normalen mittleren Bedingungen können ölgezogene Transformatoren oder Trockentransformatoren ausgewählt werden, wie z.

Temperaturumgebung

① Maintain Langzeitstabilität bei 220 ℃

② kann dem kurzfristigen Betrieb bei 350 ℃ standhalten

③Ainainain stabile Leistung über einen weiten Bereich an Temperatur und Luftfeuchtigkeit

④Willen Sie nicht schmelzen, fließen oder die Verbrennung bei 250 ℃ unterstützen

⑤ wird keine giftigen oder korrosiven Gase bei 750 ℃ ​​freisetzen

Stromlast

1) Die Kapazität des Verteilungstransformators sollte mit der Anlagekapazität verschiedener elektrischer Geräte kombiniert werden, um die berechnete Last zu berechnen (im Allgemeinen ohne Feuerlast). Die entschädigte scheinbare Kapazität ist die Grundlage für die Auswahl der Kapazität und Anzahl der Transformatoren. Die Lastrate eines allgemeinen Transformators beträgt etwa 85%. Diese Methode ist relativ einfach und kann verwendet werden, um die Kapazität abzuschätzen.

2) GB/T17468-1998 "Richtlinien für die Auswahl von Power-Transformatoren" empfiehlt, dass die Kapazität von Verteilungstransformatoren auf der Grundlage von GB/T15164-94-Lastrichtlinien für die Last-Richtlinien für Öltransformatoren für Öltransformatoren für Öl- oder GB/T17211-1998 "Lastgudininen für Trockentransformers" und berechneten Lasten ermittelt werden sollte. Die beiden oben genannten Richtlinien bieten Computerprogramme und Normalzykluslastdiagramme, um die Kapazität von Verteilungstransformatoren zu bestimmen.

Merkmale und Vorteile von Transformatoren

Funktionen und Vorteile:

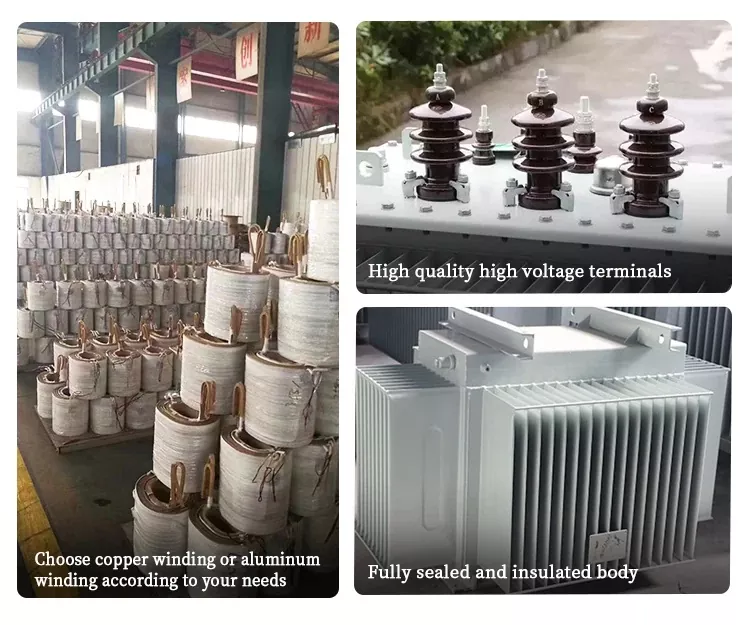

A. 10-kV-Öl-Eintauchungsverteilungstransformator mit niedrigen Spannungswickungen verfolgen im Allgemeinen eine zylindrische Struktur mit Kupferfolie um den Schacht, mit Ausnahme der geringen Kapazität unter Verwendung von Kupferleitern; Hochspannungswickungen verfolgen eine mehrschichtige zylindrische Struktur, so dass die Ampere-Drehverteilung der Wicklung ausgeglichen ist, das Leckagenmagnetfeld gering ist, die mechanische Festigkeit hoch ist und der Kurzschlusswiderstand stark ist.

B. Der Kern und die Wicklung sind jeweils befestigt. Die Befestigungsteile wie die Höhe des Geräts und die niedrige Spannungsblei sind mit selbstschärfenden Anti-Loosing-Nüssen ausgestattet. Die nicht hängende Kernstruktur wird übernommen, die der Vibration des Transports standhalten kann.

C. Die Spule und der Kern sind vakuumgetrocknet, und das Transformatoröl nimmt Vakuumölfiltration und Öleinspritzprozesse an, um die Feuchtigkeit im Transformator zu minimieren.

D. Der Öltank nimmt Wellblätter an, die eine Atemfunktion haben, um die durch Temperaturänderungen verursachte Öländerung zu kompensieren. Daher hat dieses Produkt keinen Ölspeicherschrank, was offensichtlich die Höhe des Transformators verringert.

e. Da das Wellblatt den Ölspeicherschrank ersetzt, wird das Transformatoröl aus der Außenwelt isoliert, was den Eintritt von Sauerstoff und Feuchtigkeit wirksam verhindert und den Rückgang der Isolationsleistung verursacht.

F. Basierend auf den obigen fünf Leistungspunkten wird sichergestellt, dass der ölgezogene Transformator während des normalen Betriebs nicht das Öl wechseln muss, was die Wartungskosten des Transformators erheblich senkt und die Lebensdauer des Transformators verlängert.

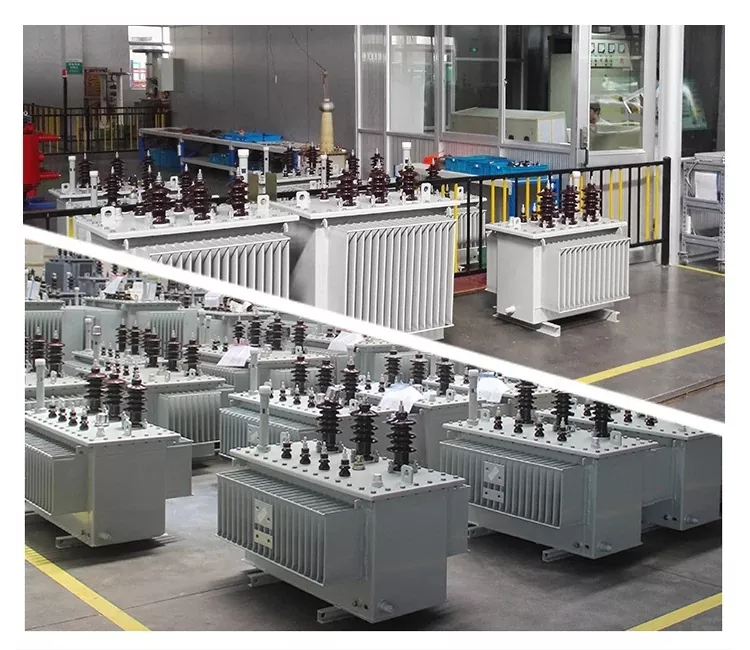

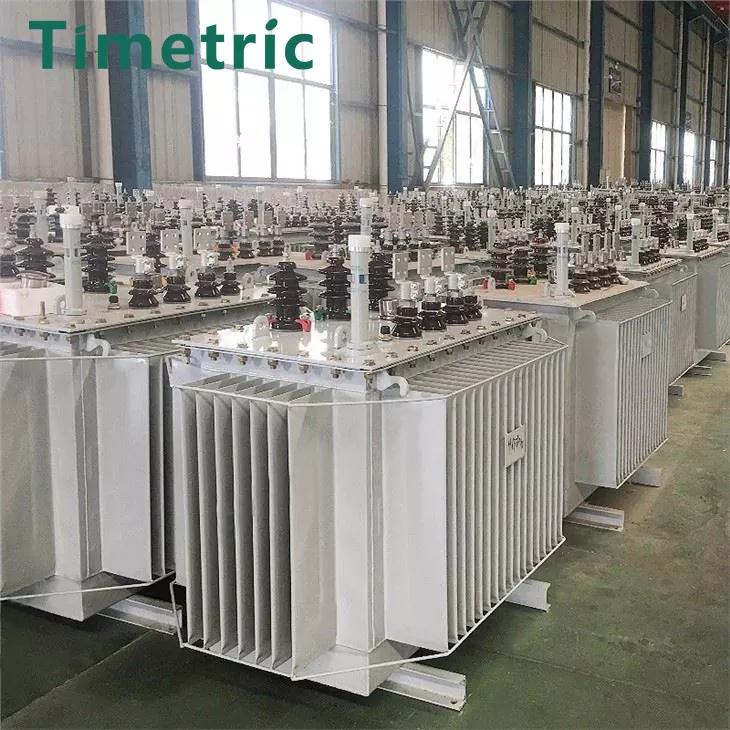

Produkt echter Schuss

FAQ

Kann Ihr Unternehmen einen maßgeschneiderten 10 -kV -Ölverteilungstransformator anbieten?

Natürlich geben Sie bitte alle Anforderungen des ölgezogenen Transformators wie möglich an, wie z.

Was ist Ihre schnellste Lieferzeit?

Unter normalen Umständen akzeptieren wir Kundenanfragen, kommunizieren und bestätigen die spezifischen Parameter des ölgezogenen Transformators, und die tatsächliche Produktionszeit wird gemäß der Kaufmenge bestimmt.

Wie ist Ihr After-Sales-Service?

Wir unterstützen eine 1-Jahres-Garantie. Das normale Zitat enthält keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
