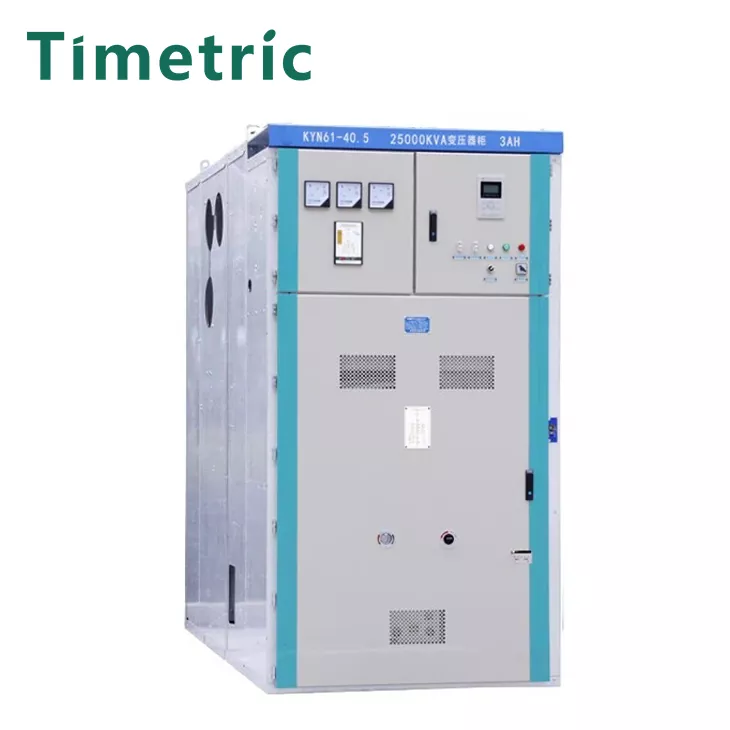

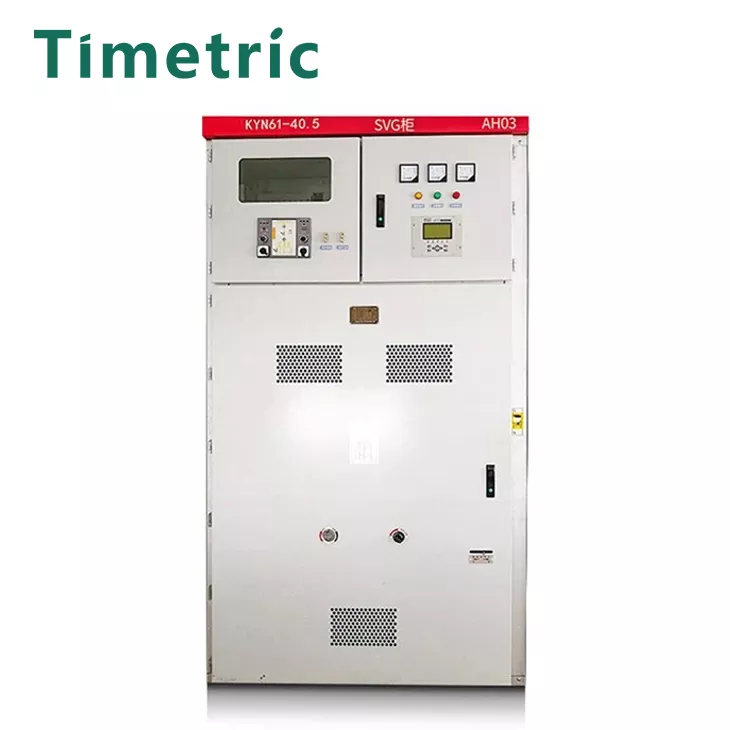

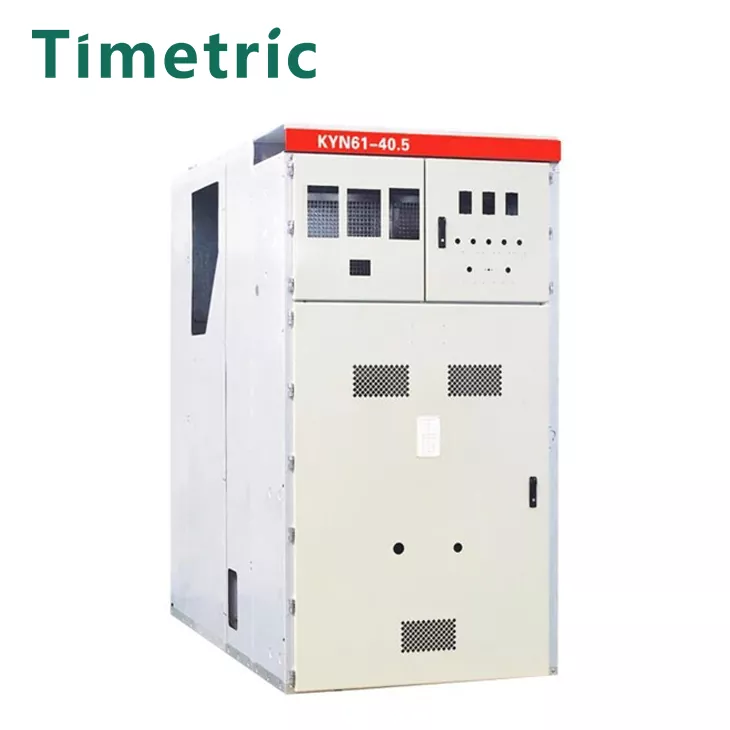

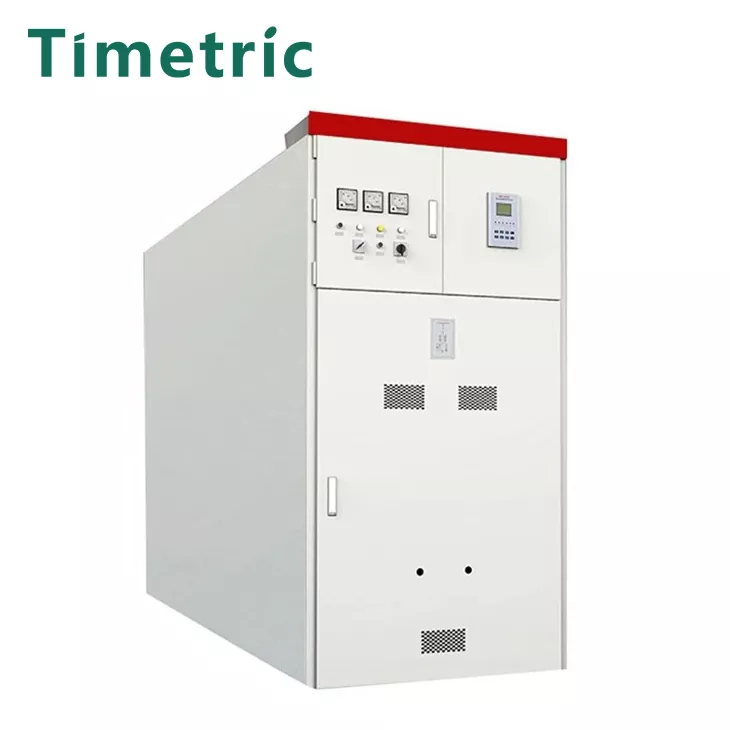

33KV MV HV Medium Hochspannung Elektrische Schaltanlage

Timetric Electric 33KV MV HV Medium Hochspannung Elektrische Schaltanlagen gepanzerte Wechselstrommetallschaltanlage (im Folgenden als Schaltanlage bezeichnet) ist ein dreiphasiger AC 50Hz-Nennspannung mit 30 kV ~ 40,5 kV innen in der vollständigen Leistungsverteilungsvorrichtung. Es wird zum Empfangen und Verteilern von elektrischer Energie in Kraftwerken, Umspannwerken sowie Industrie- und Bergbauunternehmen verwendet und spielt die Funktionen der Kontrolle, Schutz und Erkennung von Schaltungen. Es kann auch an Stellen mit häufigen Operationen verwendet werden. Zu den Eigenschaften gehören die modulare Struktur der modularen Ansammlung, die aus importierten Anti-Korrosion-Aluminium-Zink-Platten, hoher Präzision, leichtes Gewicht und guter Festigkeit besteht. Breite Anpassungsfähigkeit, starke Austauschbarkeit und der Trolley sind mit Arbeitsposition und Testposition ausgestattet, was sicher und zuverlässig ist. Der Kabelraum ist mit Erdungsschalter, Überspannungsschutzgerät usw. ausgestattet, der den Anforderungen "fünf Schutz" entspricht und mit einem Druckentlastungskanal ausgestattet ist, um einen sicheren Betrieb zu gewährleisten.

1. Allmetal modularer Baugruppenstruktur besteht der Schrankkörper aus importierter Aluminium-Zink-Platte mit starker Korrosionsbeständigkeit. Es ist keine Oberflächenbehandlung erforderlich. Sie wird von CNC-Geräten mit hoher Präzision verarbeitet und verwendet fortschrittliche Mehrfachfalt-Technologie. Die Verbindung ist mit Nietmuttern und hochfesten Schrauben verbunden, die hohe Präzision, geringes Gewicht und gute Festigkeit sind.

2. Breite Anpassungsfähigkeit und starke Austauschbarkeit. Der Wagen ist mit Arbeitsposition und Testposition ausgestattet, und jede Position verfügt über Positions- und Anzeigegeräte, die sicher und zuverlässig sind.

3. Die Kabelraum ist mit Erdungsschalter, Überspannungsschutzgerät usw. ausgestattet. Er erfüllt die Anforderungen "Fünf Schutz" vollständig. Jeder Raum ist mit einem Druckentlastungskanal ausgestattet, um die persönliche Sicherheit des Bedieners zu gewährleisten.

Haupttechnische Parameter

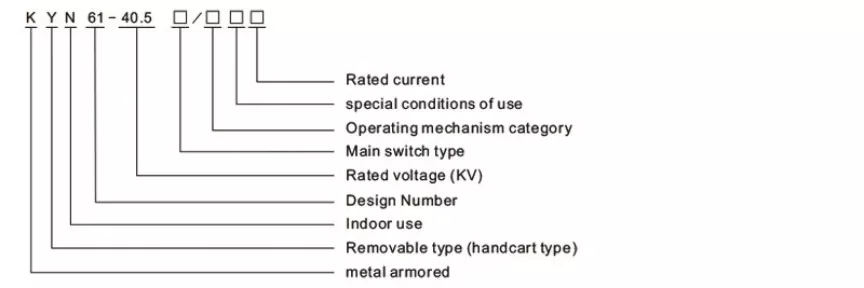

Modellbeschreibung

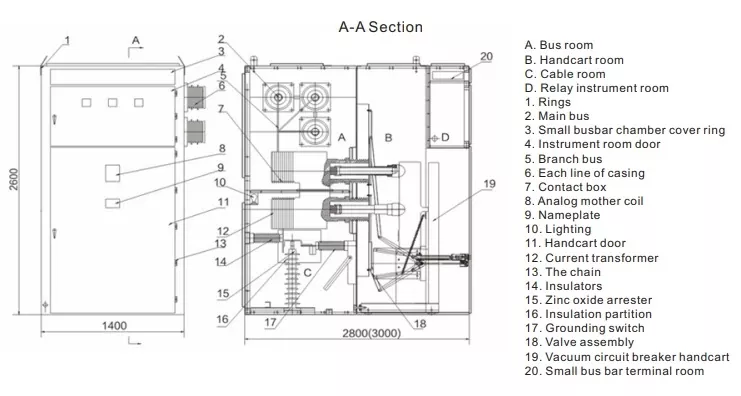

Struktur- und Montageabmessungen

Arbeitsumgebung:

TIMETRIC ELEKTRISCHE 33KV MV HV MITTEL MEDIEL ELEKTRISCHE SCHWEISSCHALTER USSCHAFT:

1. Die Obergrenze der Umgebungslufttemperatur: +40 ℃, die untere Grenze: -10 ℃, die tägliche Durchschnittstemperatur überschreitet nicht 35 ℃;

2. Die Höhe überschreitet 1000 m nicht;

3. Die tägliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%und der monatliche Durchschnitt nicht mehr als 90%;

4. Die Erdbebenintensität überschreitet 8 Niveaus nicht;

5. Der tägliche durchschnittliche Wasserdampfdruck überschreitet 2,2 kPa nicht und der monatliche Durchschnitt überschreitet 1,8 KPa nicht.

6. Es gibt kein Feuer, keine Explosionsrisiko, schwere Verschmutzung, chemische Korrosion und schwere Vibration.

7. Spezielle Arbeitsbedingungen, wenn sie unter den normalen Umgebungsbedingungen verwendet werden, die die angegebenen Bedingungen überschreiten, müssen vom Benutzer und dem Hersteller ausgehandelt werden.

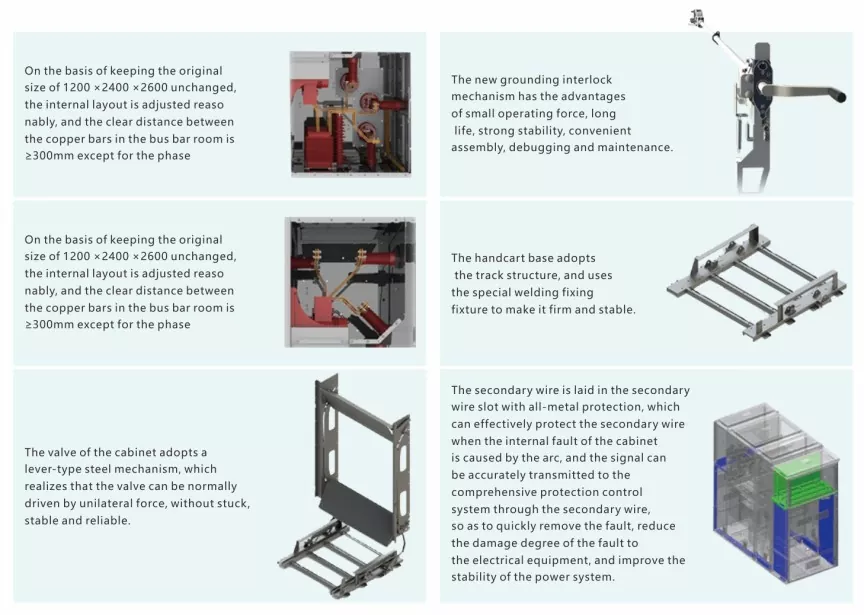

Vorteile und Merkmale von SwitchGear

33KV MV HV Medium Hochspannung Elektrische Schaltanlagen enthalten die folgenden Aspekte:

1. Metallpanzer, zusammengebaute Struktur, Mehrfachkombinationsschemata.
2. Der Schrank besteht aus Aluminium-Zink-Platte, verarbeitet von CNC-Geräten und Laserschneidgeräten unter Verwendung einer fortschrittlichen Mehrfachfalt-Technologie, die mit Nietmuttern und hochfesten Schrauben verbunden ist, mit hoher Präzision, Korrosionsbeständigkeit, leichtem Gewicht, hoher Festigkeit und starker Vielseitigkeitsteile.
3.. Es kann mit einer Vielzahl von Vakuumschalter und SF6-Leistungsschalter ausgestattet werden, wobei das ganze Jahr über eine breite praktische Fähigkeit, eine hohe Zuverlässigkeit und die Wartungsfreiheit ausgestattet werden kann.
4. Der Wagen hat drei Positionen: Arbeiten, Testen und Trennen. Jede Position verfügt über ein Positionierungs- und Anzeigegerät, das sicher und zuverlässig ist.
5. Alle Arten von Trolleys sind modular konfiguriert, um sicherzustellen, dass dieselben Spezifikationsströme frei austauscht werden können.
6. Die ineinandergreifende Tür zwischen dem Hauptschalter, dem Trolley und der Schalterschrank -Tür nimmt die erzwungene mechanische Verriegelung an, um die Funktion "Five Protection" zu erfüllen.
7. Alle Operationen können mit geschlossener Schranktür durchgeführt werden.
8. Der Kabelraum hat ausreichend Platz und kann mehrere Kabel anschließen.
9. Der schnelle Erdungsschalter wird zum Erdungs- und Schleifenkreislauf verwendet.
10. Der Schutz der Scheibe ist IP3X und das Schutzstufe IP2X, wenn die Tür des Trolley -Raums geöffnet ist.
11. Jeder Hochspannungsraum verfügt über einen unabhängigen Druckentlastungskanal, um die persönliche Sicherheit zu gewährleisten.
12. Einhalten Sie GB3906, IEC298 und anderen Standards.

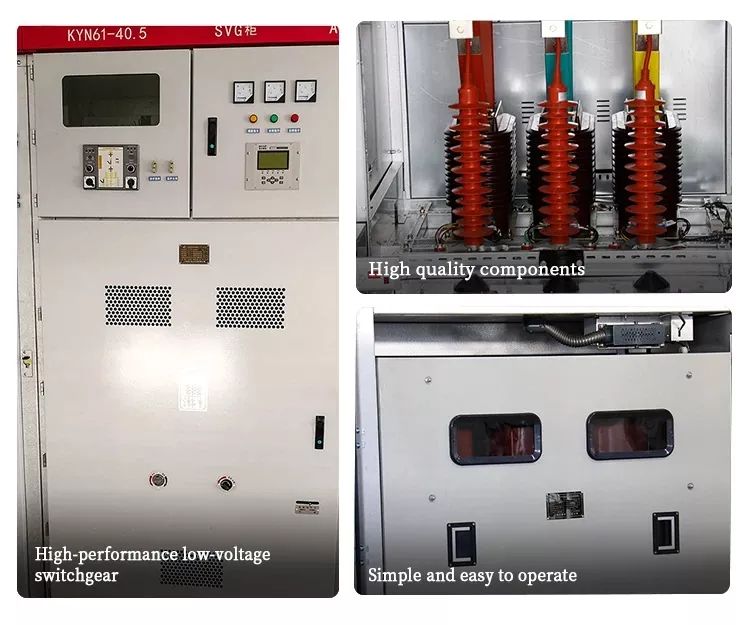

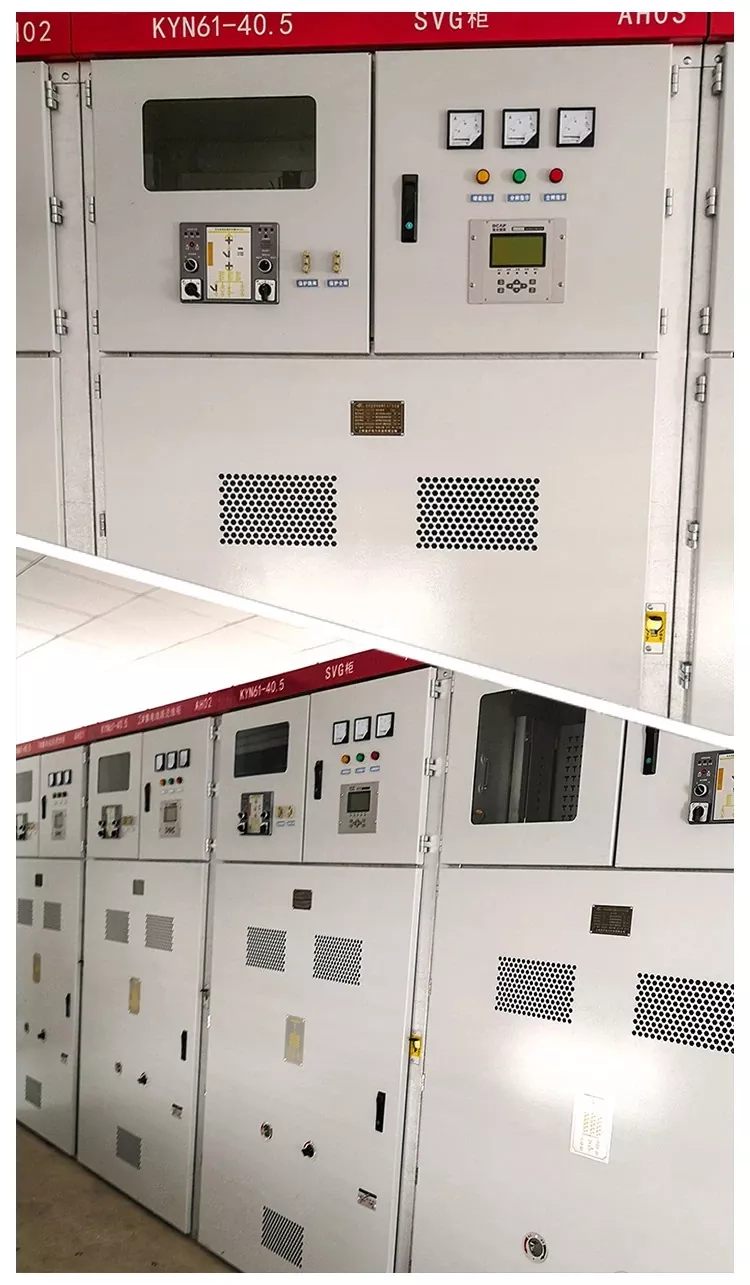

Produkt echter Schuss

FAQ

Kann Ihr Unternehmen Produkte gemäß meinen Anforderungen anpassen?

Ja, wir können Produkte entsprechend den Kundenanforderungen anpassen. Im Allgemeinen müssen Kunden nur: Schaltungslayout, Spannung, Strom usw. bereitstellen.

Was ist Ihre schnellste Lieferzeit?
Normalerweise akzeptieren wir Kundenanfragen. Nachdem die technischen Parameter des Switch-Kabinetts angeschlossen sind, dauert es 1-2 Tage, um eine Preisliste auszugeben und mit Kunden über die Produktions- und Lieferzeit basierend auf der tatsächlichen Situation zu kommunizieren.

Wie ist Ihr After-Sales-Service?

Wir unterstützen eine 1-Jahres-Garantie. Das normale Zitat enthält keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
