Artikel: 40,5 kV 33KV 36KV SF6 -Leistungsschalter

Der SF6-Leistungsschalter von 40,5 kV, 33 kV und 36 kV ist für Dreiphasen-AC 50Hz-, 35-kV-Stromübertragungs- und Verteilungssysteme ausgelegt. Es dient als Steuer- und Schutzgerät und kann auch als Tie -Leistungsschalter oder zum Schalten von Kondensatorbanken verwendet werden.

Eigenschaften von SF6 -Gas:

Dichte: SF6 -Gas ist 5,135 -mal schwerer als Luft.

Siedepunkt: -60 ° C beim atmosphärischen Druck.

Chemische Stabilität: Unter 150 ° C bleibt SF6 chemisch inert und reagiert nicht mit Metallen, Kunststoffen oder anderen Materialien im Leistungsschalter.

ARC-Zersetzung: Wenn SF6 unter der hohen Temperatur eines Bogens zersetzt, synchronisiert er nach dem Aussterben von ARC schnell neu, ohne Kohlenstoffgehalt und ohne Oxidationsrisiko aufgrund von Luftkontakt.

Dielektrische Stärke:

Bei 1 atm hat SF6 das 2-3-fache der dielektrischen Luftfestigkeit.

Bei 3 atm kann seine dielektrische Festigkeit die von traditionellen Isolierölen erfüllen oder übertreffen.

Unterbrechungsleistung: SF6 verfügt über eine außergewöhnliche Unterbrechungskapazität, die 100 -fache der Luft in einer einfachen offenen Kammer. Wenn sich der ARC-Strom null nimmt, hilft ein Hochtemperaturkern in der Bogensäule-durch eine nicht leitende Schicht-die dielektrische Stärke des Bogenspaltes schnell nach dem Strom von Null wiederhergestellt.

Modellbeschreibung

Haupttechnische Parameter

Struktur- und Montageabmessungen

Arbeitsumgebung:

Artikel: 40,5 kV 33KV 36KV SF6 -Leistungsschalter

Installations- und Betriebsbedingungen

Installationsmethode: seitlich montiert, mittelmontiert

Umgebungslufttemperatur:

Hoch: + 40 ° 100

Niedrig: -30 ° 100

Höhe: ≤2000 m (für Höhen über 2000 m erhöhen Sie das Nennisolationsniveau entsprechend)

Winddruck: ≤ 700 PA (entspricht der Windgeschwindigkeit von 34 m/s)

Seismische Intensität: bis zu 8 Grad

Contamination Level: Class I

Maximale tägliche Temperaturschwankung: ≤ 25 ° C

Mögliche Ursachen für den Ausfall des Stromkreises

Artikel: 40,5 kV 33KV 36KV SF6 -Leistungsschalter

Unzureichende Isolierung: Verschlechterung oder Kontamination des Isolationsmaterials kann zu Zusammenhänge führen.

Feuchtigkeitseintritt: Der Eintritt der Feuchtigkeit in die SF6 -Gaskammer kann die dielektrische Festigkeit verringern und zu Fehlern führen.

Gasleckage: Die Leckage von SF6 -Gas kann die Isolierung und Unterbrechungsfähigkeiten verringern.

Mechanische Fehler: Abgenutzte oder beschädigte bewegliche Teile wie Mechanismen im Leistungsschalter können den Betrieb beeinträchtigen.

Kontakterosion: Häufige Schalten kann zu einer Erosion von Kontaktpunkten führen, wodurch die Wirksamkeit des Leistungsschalters verringert wird.

Überlastung: Übermäßiger Stromfluss über die Nennkapazität hinaus kann zu Überhitzung und Schäden führen.

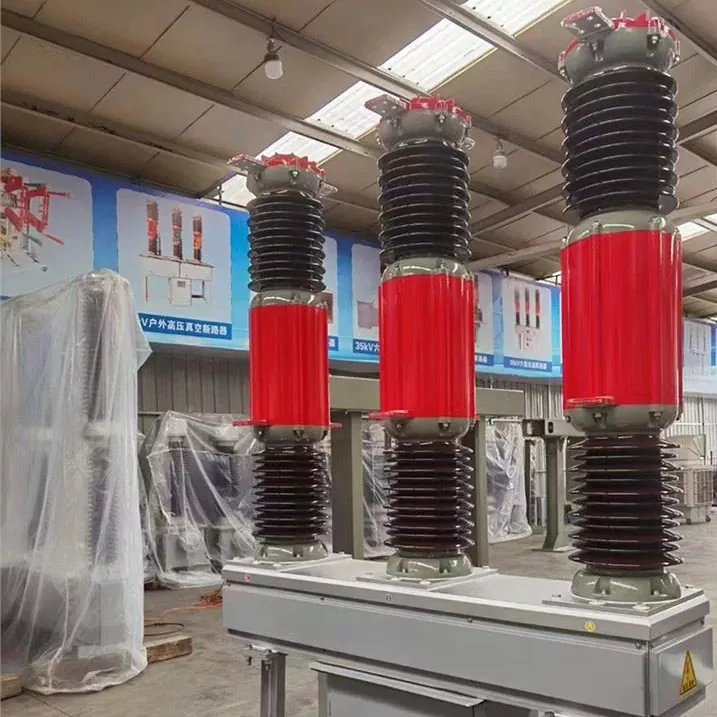

Produkt echter Schuss

FAQ

F1: Was ist die Hauptfunktion des SF6 -Leistungsschalters?
A1: Es wird zum Steuer- und Schutz der Stromübertragungs- und Verteilungssysteme verwendet und kann auch als Tie -Leistungsschalter oder zum Schalten von Kondensatorbanken verwendet werden.

F2: Welches Gas wird im Leistungsschalter verwendet und warum?
A2: SF6-Gas wird für seine hervorragenden Eigenschaften des Bogen-Extingusising- und Isolationseigenschaften verwendet. Es hat eine hohe dielektrische Festigkeit und reagiert nicht mit anderen in Leistungsschalter üblicherweise verwendeten Materialien.

F3: Wie ist SF6 in Bezug auf Isolierung mit der Luft verglichen?
A3: SF6 hat eine dielektrische Stärke 2-3-mal höher als die Luft mit 1 atm und kann die des Isolieröls bei höheren Drücken überschreiten.

F4: Was sind die Umgebungsbedingungen für den ordnungsgemäßen Betrieb?
A4: Die Umgebungstemperatur sollte zwischen +40 ° C und -30 ° C liegen, die Höhe sollte ≤2000 m betragen (eine höhere Höhe erfordert erhöhte Isolierung), der Winddruck sollte 700 Pa nicht überschreiten und das Kontaminationsniveau sollte Klasse I. Klasse I sein I.
