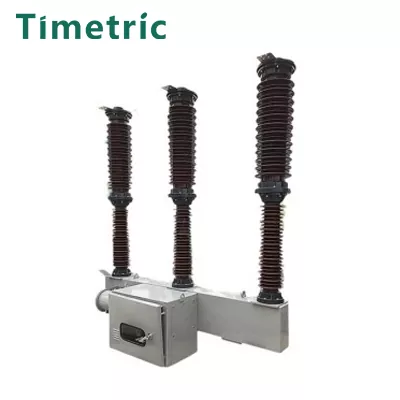

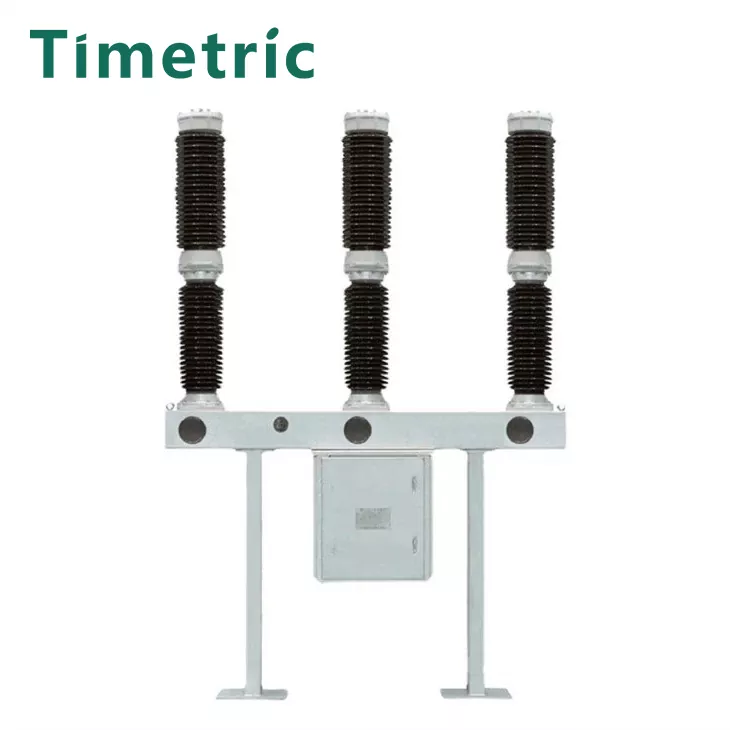

Artikel: 66KV 69KV SF6 -Leistungsschalter

Effiziente Lichtbogenlöschung mit SF6 -Gas:

SF6 -Gas dient als Unterbrechungsmedium und bietet hervorragende Lichtbogenlöschungseigenschaften.

Das Gas liefert auch eine überlegene elektrische Isolierung und wird während des Betriebs zum effektiv löschenden Bögen komprimiert, was es zu einem idealen Schalter für Kondensator- und Reaktorgruppen macht.

Überlegene Breaking -Leistung:

In der Lage, verschiedene abnormale Kurzkreise zuverlässig zu brechen, wie z.

Niedriges Betriebsgeräusch:

Das versiegelte Design isoliert den Unterbrecher von atmosphärischen Bedingungen und beseitigt Gasentladungsgeräusche während des Betriebs.

Kompakte und einfache Struktur:

Verfügt über eine Einbruch-Bogenkammer ohne zusätzliche Ventilsysteme, was zu einem kompakten und einfachen Design führt.

Minimale Wartungsanforderungen:

Die Unterbrecherkontakte, die in SF6 -Gas untergebracht sind, haben während des Betriebs minimaler Verschleiß, was zu einer verringerten Arbeitsbelastung und erweiterten Wartungszyklen führt.

Sicherer und zuverlässiger Betrieb:

SF6-Gas ist ungiftig und nicht brennbar. Die hervorragende Versiegelung der Unterbrecherkammer gewährleistet einen sicheren und zuverlässigen langfristigen Gebrauch.

Modellbeschreibung

Haupttechnische Parameter

Struktur- und Montageabmessungen

Arbeitsumgebung:

Artikel: 66KV 69KV SF6 -Leistungsschalter

Installationsmethode:

 Seitlich montiert oder mittelmontiert.

Umgebungstemperatur:

Hoch: + 40 ° 100

Niedrig: -30 ° 100

Höhe:

≤2000m (wenn in höheren Höhen installiert wird, sollte der Nennisolationsniveau entsprechend eingestellt werden).

Winddruck:

≤ 700 Pa (entspricht einer Windgeschwindigkeit von 34 m/s).

Seismischer Widerstand:

Entwickelt, um einer Erdbebenintensität von bis zu 8 Grad standzuhalten.

Kontaminationsstufe:

Klasse I

Maximale tägliche Temperaturschwankung:

Nicht mehr als 25 ° C.

Mögliche Ursachen für den Ausfall des Stromkreises

Artikel: 66KV 69KV SF6 -Leistungsschalter

● Probleme mit dem Steuerkreislaufprobleme

● getrennter Kontrollkreis oder keine Kontrollleistung (z. B. geblasene Sicherung, fehlerhafte Stromversorgung oder beschädigte Kontrollkomponenten).

● Falsche oder schlechte Verbindungen in der Hilfs- oder Auslöserspulenkreis.

● Druckstörungen

● Unzureichender SF6-Gasdruck, der zu einer unzureichenden Isolierung oder einer Bogenauslöserleistung führt.

● Hoher Feuchtigkeitsgehalt im SF6 -Gas, was zu einer Abbau von Isolierungen und potenziellen Kurzstrecken führt.

Mechanische Fehler

Der gestörter Betriebsmechanismus aufgrund mangelnder Schmierung, Verschleiß oder mechanischen Obstruktionen.

Unsachgemäße Ausrichtung oder Fehlfunktion der Unterbrecherkontakte.

Überlast- oder Fehlerbedingungen

Persistente Überlastungen oder Kurzschlussbedingungen im Netzwerk auslösen automatische Auslöse.

Stolperverteidiger Breaker aufgrund fehlerhafter Lastbedingungen oder Systemfehler.

Umwelteinflüsse

Hohe Kontamination oder ätzende Umgebungen, die die Kontakterosion oder eine Schwächung der Isolierung verursachen.

Extreme Temperaturschwankungen, die die mechanischen und isolierenden Eigenschaften beeinflussen.

Falsche Operation

Manuelle Betriebsfehler wie unsachgemäße Schaltsequenzen oder unzureichende Zurücksetzen nach dem Auslösen.

Zufällige Schließung des Leistungsschalters unter Fehlerbedingungen.

Altern oder Verschleiß

Ein allmählicher Abbau von Komponenten wie Quellen, Lagern oder Kontaktpunkten im Laufe der Zeit.

Veraltete oder inkompatible Komponenten, die zu operativen Ineffizienzen führen.

Ausfälle für elektrische Komponenten

Fehlfunktionierende Relais, Sensoren oder Druckmessgeräte, die die Kontrolle und Überwachung der Unterbrecher stören.

Verbrannte oder beschädigte Betriebsspulen aufgrund übermäßiger Spannung oder längerer Aktivierung.

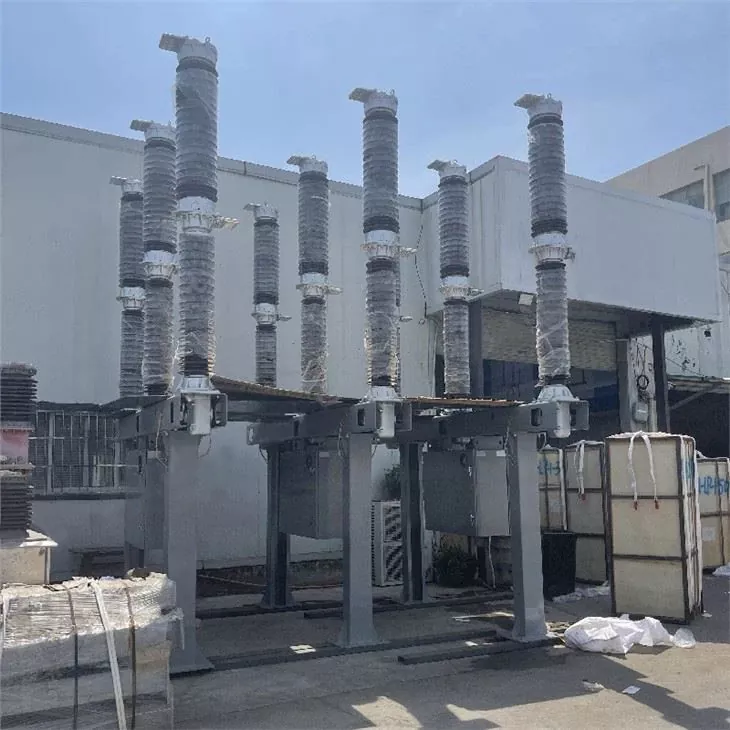

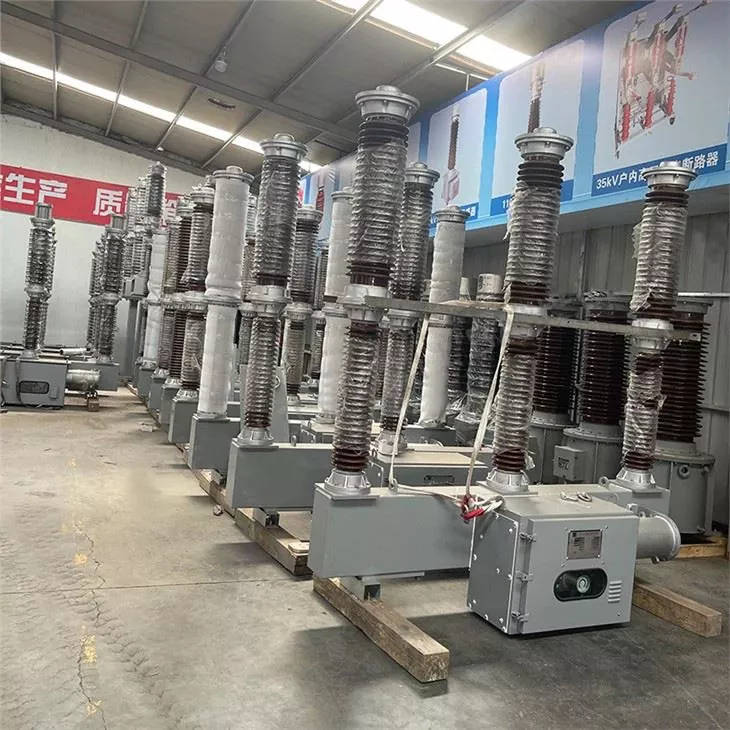

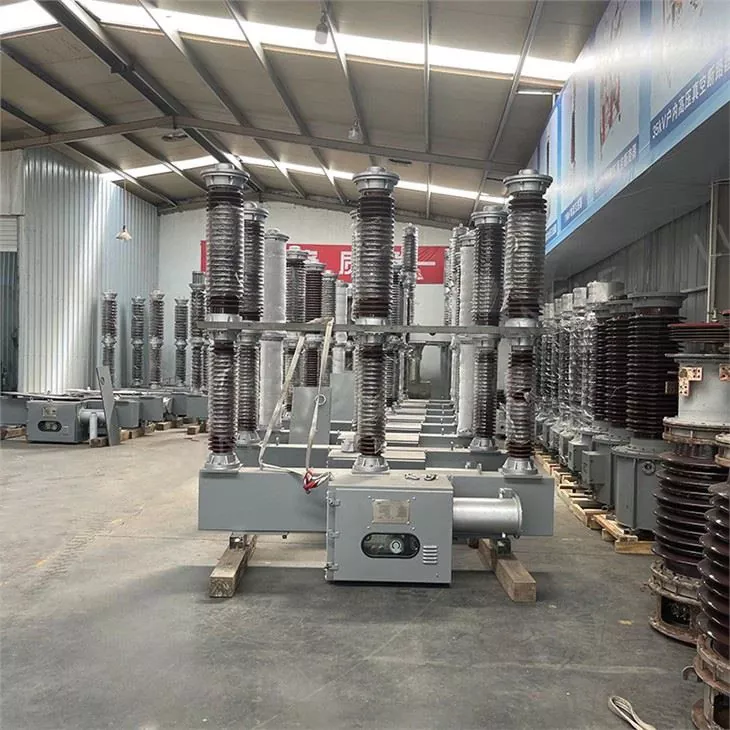

Produkt echter Schuss

FAQ

Artikel: 66KV 69KV SF6 -Leistungsschalter

F1: Wie ist die Nennspannung des 66 -kV -SF6 -Leistungsschalters?

A1: Die Nennspannung des 66-kV-SF6-Leistungsschalters ist 66 kV und für Hochspannungsstromsysteme geeignet.

F2: Welches Gas wird im Leistungsschalter verwendet und warum?

A2: SF6-Gas (Schwefelhexafluorid) wird verwendet, da es hervorragende Eigenschaften des Bogenextierens und Isoliers aufweist. Es gewährleistet eine effiziente Leistung und Zuverlässigkeit in Hochspannungsanwendungen.

F3: Kann der Unterbrecher unter extremen Umgebungsbedingungen operieren?

A3: Ja, der Unterbrecher ist so konzipiert, dass er in harten Umgebungen mit Temperaturen zwischen -30 ° C und +40 ° C, Höhen bis zu 2000 m und einer seismischen Intensität bis zu 8 Grad betrieben wird. Für Höhen über 2000 m sind spezielle Anpassungen des Isolationsniveaus erforderlich.

F4: Wie oft braucht der SF6 -Leistungsschalter Wartung?

A4: Aufgrund seiner einfachen Struktur und seiner versiegelten Konstruktion benötigt der Leistungsschalter eine minimale Wartung. Es werden regelmäßige Inspektionen von Gasdruck, elektrischen Komponenten und mechanischen Teilen empfohlen.
