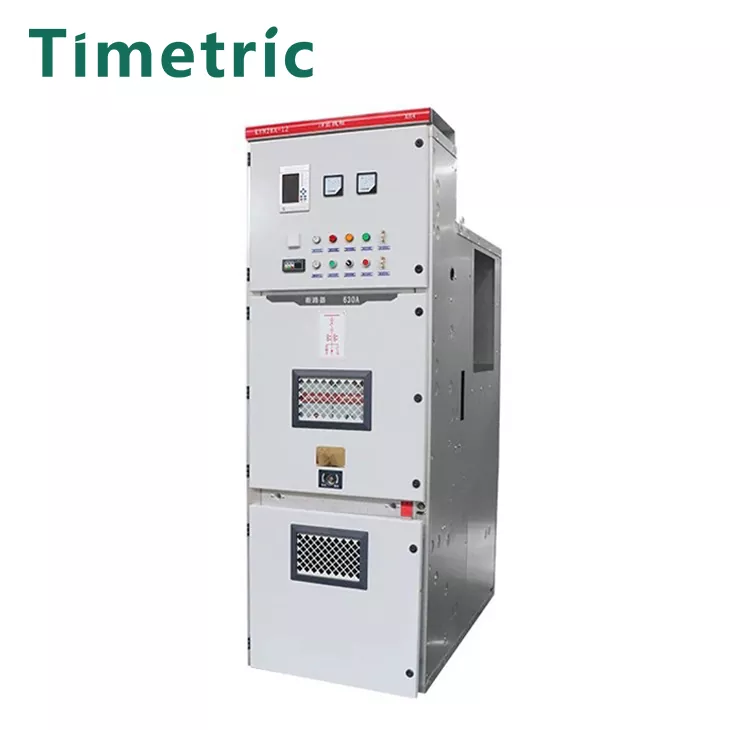

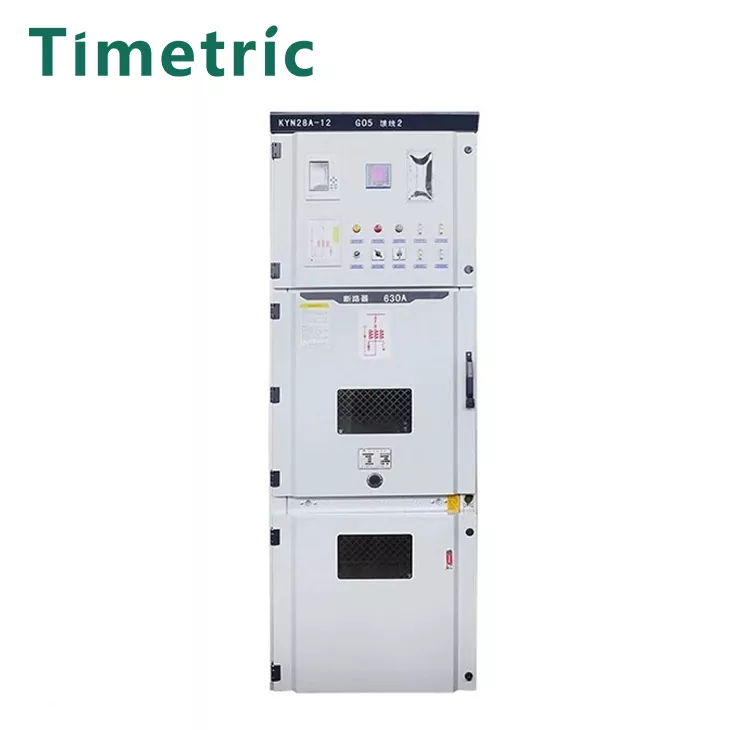

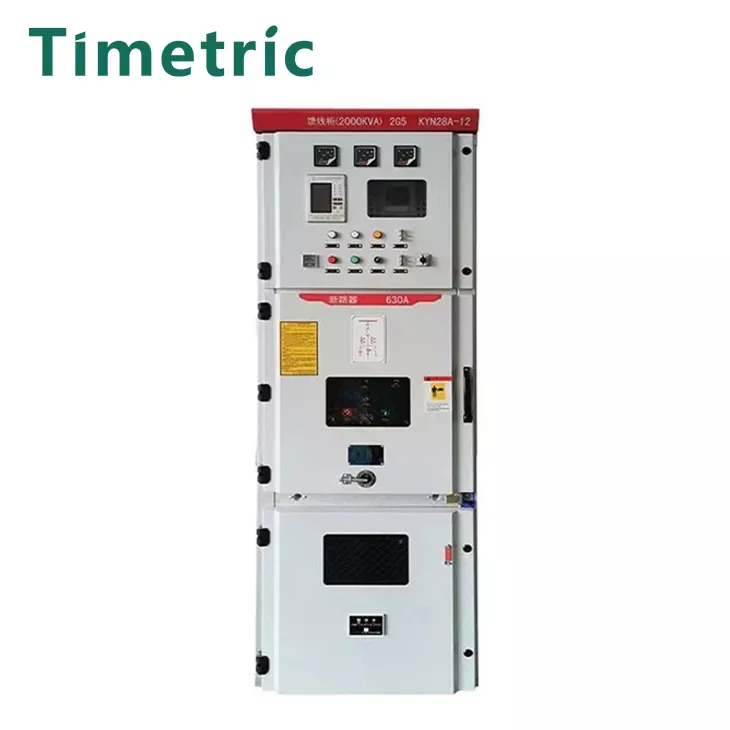

Panzerluft isolierter Schaltanlagen innen 11 kV

Panzerluft-isoliertes Schaltanlagen in Indoor 11KV sollte den entsprechenden Anforderungen von GB3906-1991 "3-35 kV AC-Metall-aus Metall-verknüpfter Schaltanlagen" erfüllen. Es besteht aus zwei Hauptteilen: dem Kabinett und dem Leistungsschalter und verfügt über Funktionen wie eingehende und ausgehende Linien, Kabelanschluss und ausgehende Leitungen sowie die Busbubeverbindung. Das Schrank besteht aus einer Hülle, elektrischen Komponenten (einschließlich Isolationsteilen), verschiedenen Mechanismen, sekundären Klemmen und Verbindungen.
Die Struktur des Hochspannungsschalterschranks ist im Allgemeinen ähnlich und ist hauptsächlich in einen Leistungsschalterraum, einen Busschelbaum, einen sekundären Kontrollraum (Instrumentenraum) und einen Vorratsraum unterteilt. Es gibt im Allgemeinen Stahlplatten zwischen den Räumen.

Hochspannungsschalter können in die folgenden drei Typen unterteilt werden:

1.1. Abnehmbarer Typ oder Wagentyp (durch Y angezeigt):
Dies bedeutet, dass die wichtigsten elektrischen Komponenten im Schrank (z. B. Leistungsschalter) auf einem abnehmbaren Karren installiert sind. Da das Cart -Kabinett eine gute Austauschbarkeit aufweist, kann es die Zuverlässigkeit der Stromversorgung erheblich verbessern. Zu den häufig verwendeten Karrenentypen gehören: Isolationswagen, Messwagen, Leistungsschalterwagen, PT-Karren, Kondensatorkarren und verwendete variable Karren wie Kyn28a-12.

1.2. Fester Typ (angezeigt durch G):
Dies bedeutet, dass alle elektrischen Komponenten im Schrank (z. B. Leistungsschalter oder Lastschalter usw.) fest installiert sind. Feste Schaltanlage ist einfacher und wirtschaftlicher wie XGN2-10, GG-1A usw.
2. Nach dem Installationsort kann es in Innen- und Außenbereich unterteilt werden.

2.1. Für den Innenbereich (angezeigt durch N):
Es kann nur in Innenräumen installiert und verwendet werden, wie z.

2.2. Für die Verwendung im Freien (angezeigt durch W):
Es kann im Freien installiert und verwendet werden, wie z. B. XLW und andere Schalterschränke.
3. Gemäß der Kabinettsstruktur kann es in vier Kategorien unterteilt werden: Metall-verknüpfter gepanzerter Schalterschrank, mit Metall eingelässetes verteilter Schalterschrank, mit Metall verknüpfter Schaltertyp-Schalterschrank und offener Schalterschrank. [1]
3.1. Der mit Metall verknüpfte gepanzerte Schalterschrank (angezeigt durch den Buchstaben K): Die Hauptkomponenten (z. B. Leistungsschalter, Transformatoren, Busbars usw.) der mit Metall verknüpften Schaltanlagen sind in geerdeten Fächern installiert, die durch Metallpartitionen getrennt sind. Wie KYN28A-12 Hochspannungsschalterschrank.
3.2. Verteilte Schalterkabinett mit Metall (angezeigt durch den Buchstaben J): Ähnlich wie mit gepanzertem Metall verknüpfter Schaltanlagen sind die wichtigsten elektrischen Komponenten auch in separaten Kompartimenten installiert, verfügt jedoch über eine oder mehrere nicht-metallische Partitionen, die bestimmte Schutzstufen entsprechen. Wie Jyn2-12 Hochspannungsschalter.
3.3. Schalteranlage vom Typ Metall (angezeigt durch den Buchstaben x) Die Schaltanlage ist eine mit Metall verknüpfte Schaltanlage. Wie XGN2-12 Hochspannungsschalter.
3.4. Offene Schaltanforderungen, keine Schutzniveausanforderungen, die Schale ist teilweise geöffnet. Wie GG-1A (F) Hochspannungsschalter.

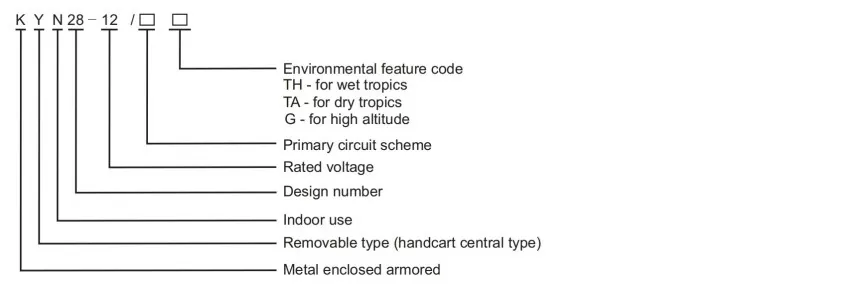

Modellbeschreibung

Haupttechnische Parameter

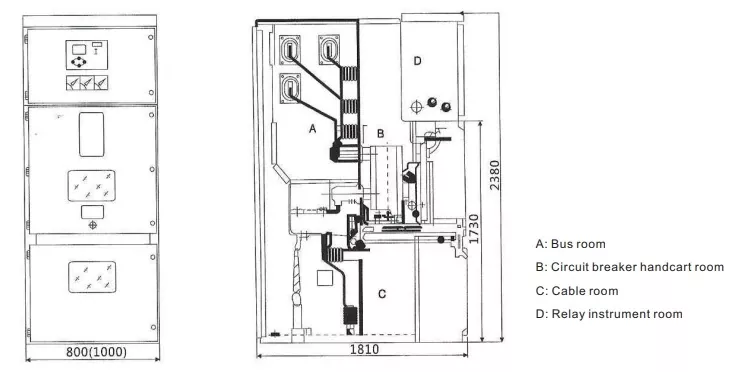

Struktur- und Montageabmessungen

Arbeitsumgebung:

Panzerluft isolierte Schaltanlagen innen 11 kV Umgebungsbedingungen zur Verwendung:
Installationsort: Innenräume
Höhe: ≤ 1000 m, bitte bitten Sie nach anderen Anforderungen
Umgebungstemperatur: -15 ℃ ~+40c
Maximale tägliche Temperaturdifferenz: ≤ 25K
Monatliche durchschnittliche relative Luftfeuchtigkeit: ≤ 90%
Tägliche durchschnittliche relative Luftfeuchtigkeit: ≤ 95%
Seismische Intensitätswiderstand: 8 Grad

Vorteile und Merkmale von SwitchGear

Panzerluft isolierte Schaltanlagen innen 11 kV Hauptantriebsanzeigen:

1,21 Nennspannung der Hochspannungsschalter: 3,6 kV, 7,2 kV, 12 kV

1.2.2 Nennfrequenz von Hochspannungsschaltanlagen: 50 Hz/60 Hz

1.2.3 Temperaturanstieg: Der Temperaturanstieg des Hauptschaltkreises bei Nennstrom und die Nennfrequenz muss den Bestimmungen von GB/T 11022-1999 "allgemeine technische Bedingungen für Hochspannungsschalt- und Kontrollgerätestandards" entsprechen, und die folgenden Ergänzungen müssen vorgenommen werden:

1) Der Temperaturanstieg der Komponenten im Kabinett darf die Bestimmungen der entsprechenden Standards der Komponenten nicht überschreiten.

2) Der Temperaturanstieg des zugänglichen Gehäuses und der Abdeckung darf 30.000 nicht überschreiten.

1.2.4 Kurzschluss-Bruchstrom und Schließstrom bewertet:

1) Kurzschluss-Breaking-Strom: 20 ~ 50 ka.

2) Der bewertete Kurzschlussschließstrom (Spitzenwert) beträgt das 2,5-fache des entsprechenden Kurzschluss-Bruchstroms.

1.2.5 Bewertungsstabilitätsstrom (bei 4s): 20 ~ 40 ka

1.2.6 Dynamischer Stabilitätsstrom (Spitzenwert) beträgt das 2,5 -fache des dynamischen Stabilitätsstroms.

1.2.7 Kurzschlussstrombruchzeiten 50 bis 100 Mal bewertet.

1.2.8 Bewertete aktuelle Breaking Times 20000 ~ 30000 Mal.

1.2.9 Nennspannung des Öffnungs- und Schließmechanismus und Hilfskreis: Wechselstrom, DC 220 V oder anderer.

Panzerluft isoliertes Schaltanlagen innen 11 kV Alle Umspannwerke und die Behandlung mit Schrankisolierung erfüllen die Anforderungen aller Arbeitsbedingungen.

1.1.12 Die externe Isolationskriechentfernung jeder Komponente und ihre stützende Isolierung im Hochspannungsschalterschrank entsprechen den Anforderungen des Staates und des ehemaligen Ministeriums für elektrische Leistung. Anti-Kondensationsgeräte können nach Bedarf ausgestattet werden.

1.1.13 Die Struktur des Hochspannungsschalterschranks sorgt für die Sicherheit des Personals und erleichtert den Betrieb, Wartung, Inspektion, Überwachung, Überholung und Tests.

1.1.14 Der Anschluss jeder Komponente und seines Leiters im Hochspannungsschalterschrank überschreitet die in den relevante Standards im Sommer festgelegte Betriebstemperatur nicht.

1.1.15 Anforderungen für Komponenten:

1) Komponenten mit derselben Bewertung und Struktur in derselben Produktart können austauschbar sein.

2) Jede auf dem Hochspannungsschaltschrank installierte Komponente erfüllt ihre jeweiligen technischen Standards.

1.2.16 Schutzniveau und interne Fehler:

1) Wenn Luft allein als Isoliermedium verwendet wird, entspricht die Phase-zu-Phase- und Bodenfreiheit jedes Phasenleiters im Kabinett den entsprechenden nationalen Standards.

2) Um zu verhindern, dass Menschen sich den Hochspannungs-lebenden Teilen der Hochspannungsschaltanlage nähern und die beweglichen Teile berühren, ist der Schutzniveau: IP4X, das Objekte wie Metalldrähte mit einem Durchmesser von ≥ 1,0 mm oder schmalen Streifen mit einer Dicke von ≥ 1,0 mm verhindern kann.

3) Für interne Fehler werden die folgenden Anforderungen erfüllt:

Hochspannungsschaltersars können mit Metallsschaltanlagen bei Arbeitnehmern, die durch ihre eigenen Defekte, Abnormalitäten oder Fehloperationen verursacht werden, Lichtbogenverletzungen verhindern. Es werden Maßnahmen ergriffen, um die internen Fehler von Menschen zu verhindern, und Verriegelungsgeräte werden installiert, um eine Fehloperation zu verhindern. Druckentlastungskanäle sind so eingerichtet, dass die Überdruck- und Druckfreisetzung in Innenräumen durch den Ausfall interner Komponenten berücksichtigt wird.

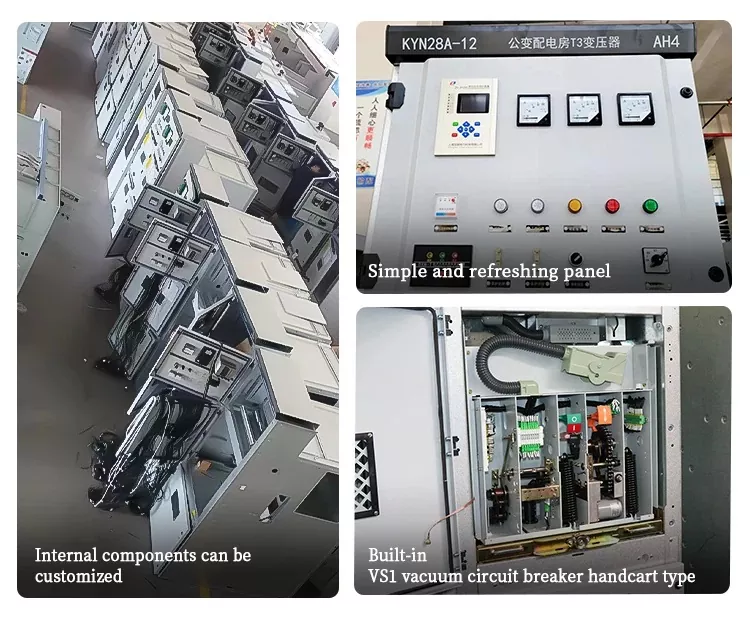

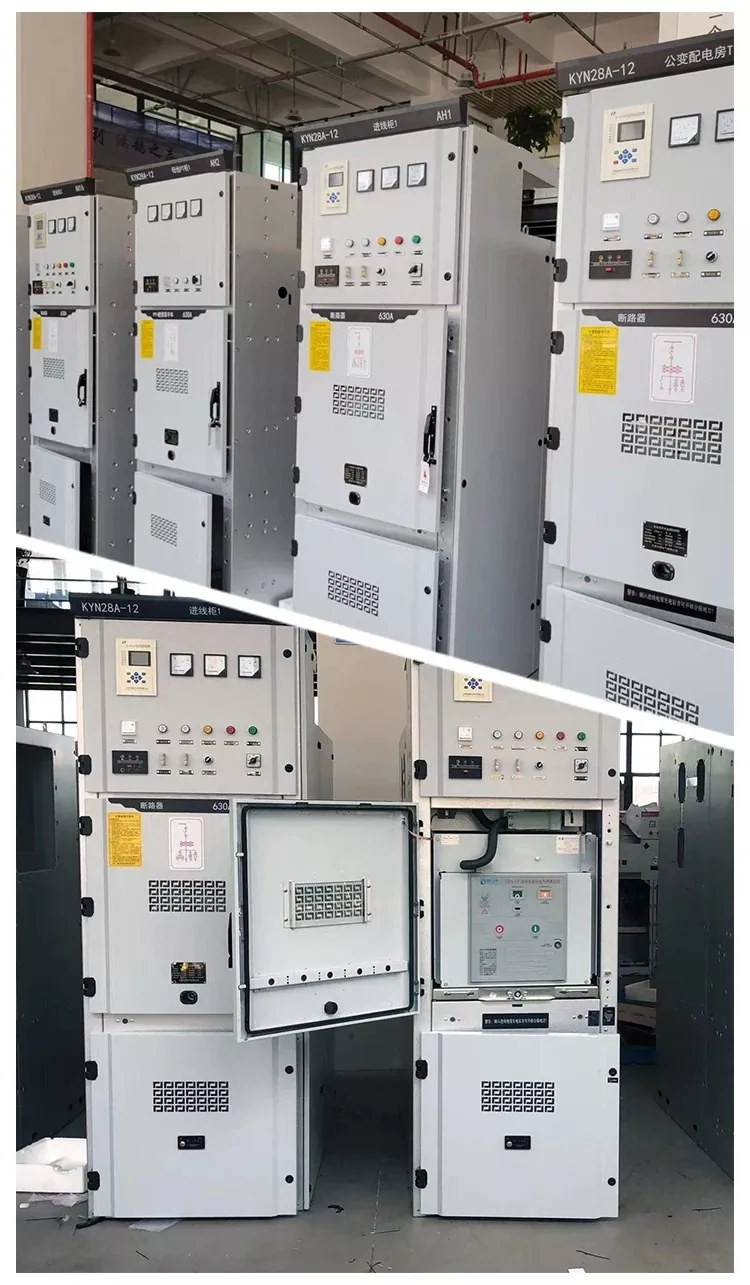

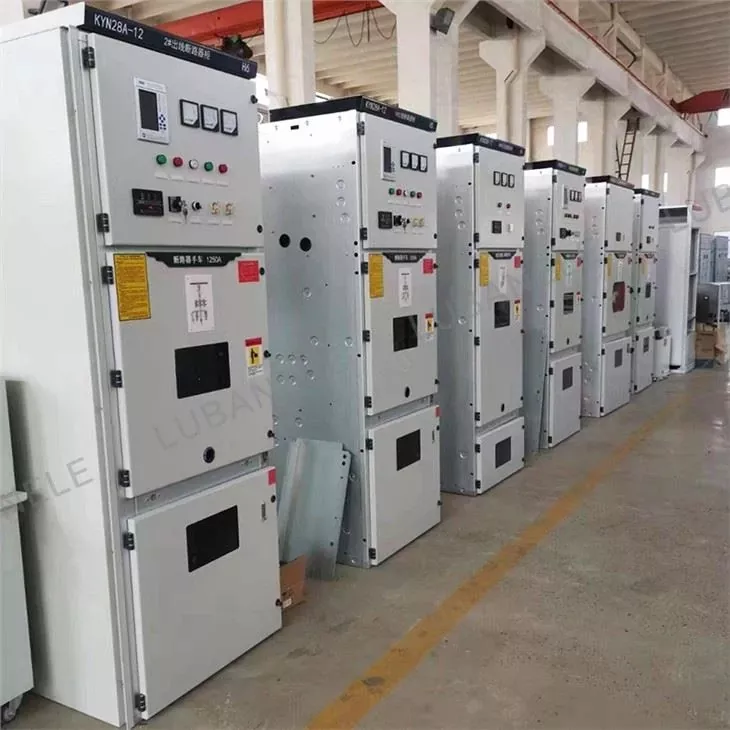

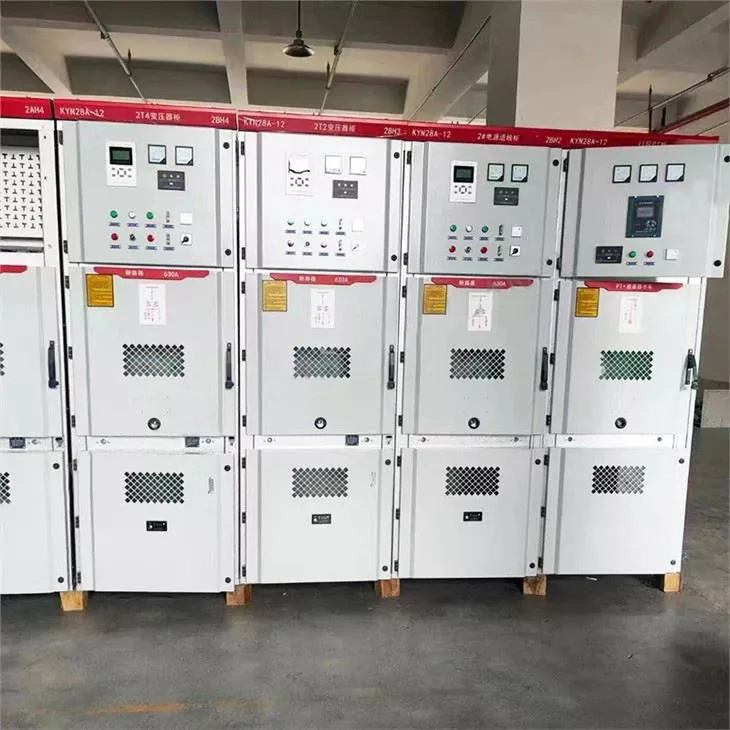

Produkt echter Schuss

FAQ

Kann Ihr Unternehmen Produkte gemäß meinen Anforderungen anpassen?

Ja, wir können Produkte entsprechend den Kundenanforderungen anpassen. Im Allgemeinen müssen Kunden nur: Schaltungslayout, Spannung, Strom usw. bereitstellen.

Was ist Ihre schnellste Lieferzeit?

Normalerweise akzeptieren wir Kundenanfragen. Nachdem die technischen Parameter des Switch-Kabinetts angeschlossen sind, dauert es 1-2 Tage, um eine Preisliste auszugeben und mit Kunden über die Produktions- und Lieferzeit basierend auf der tatsächlichen Situation zu kommunizieren.

Wie ist Ihr After-Sales-Service?

Wir unterstützen eine 1-Jahres-Garantie. Das normale Zitat enthält keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
