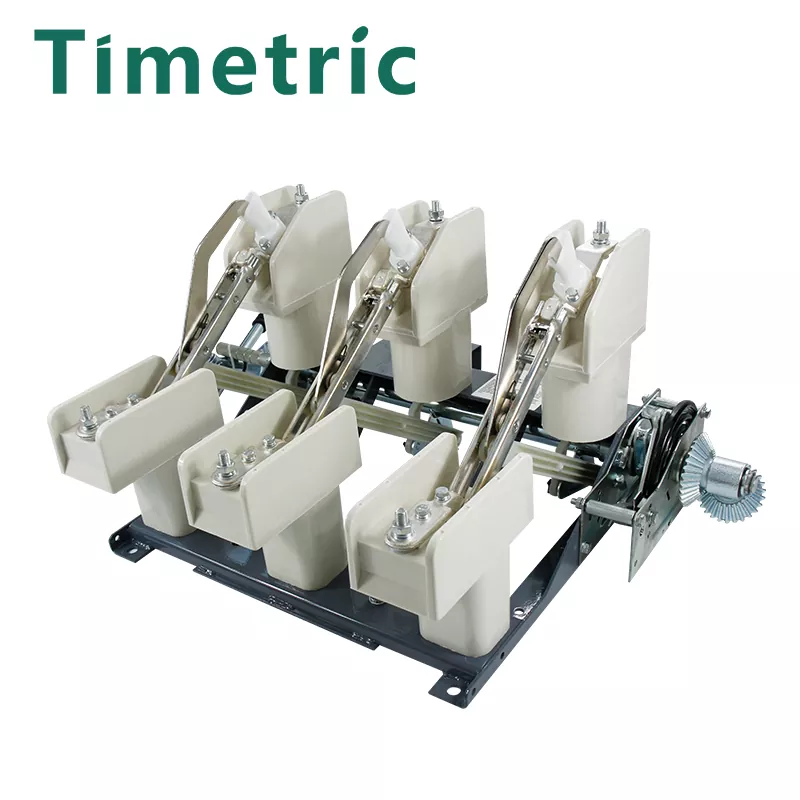

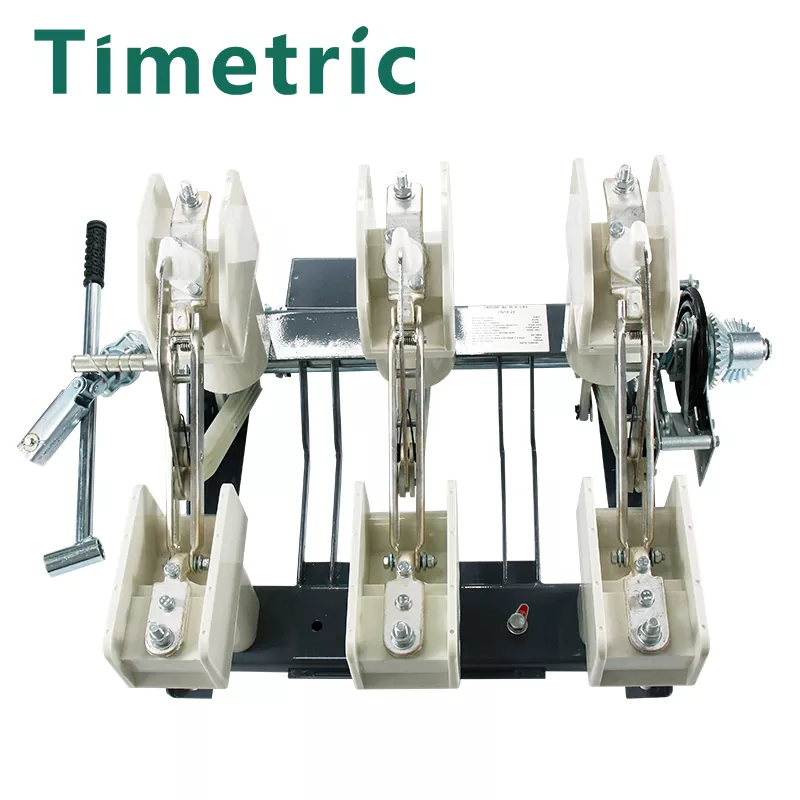

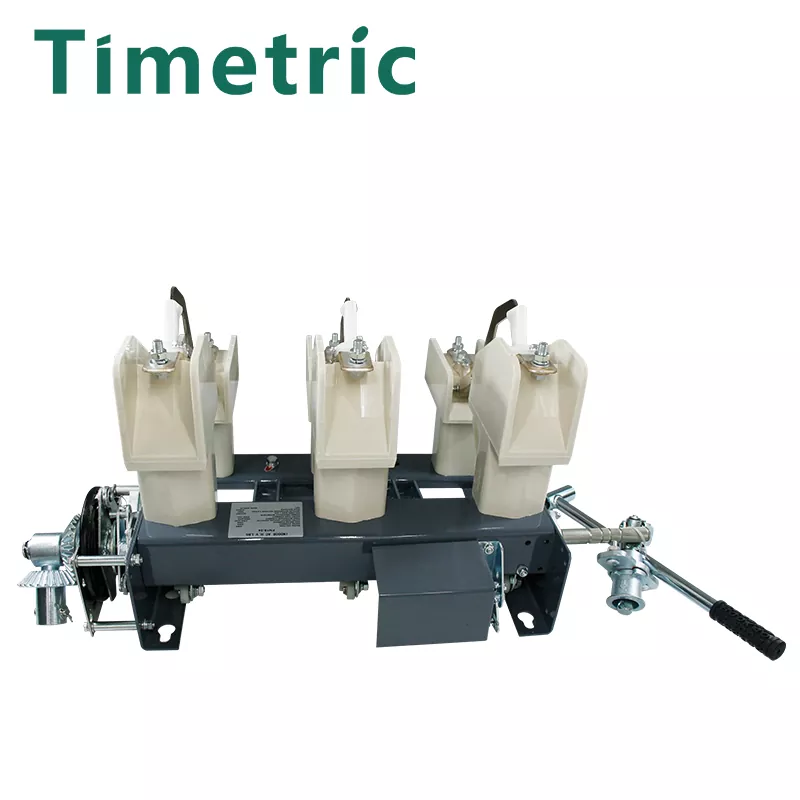

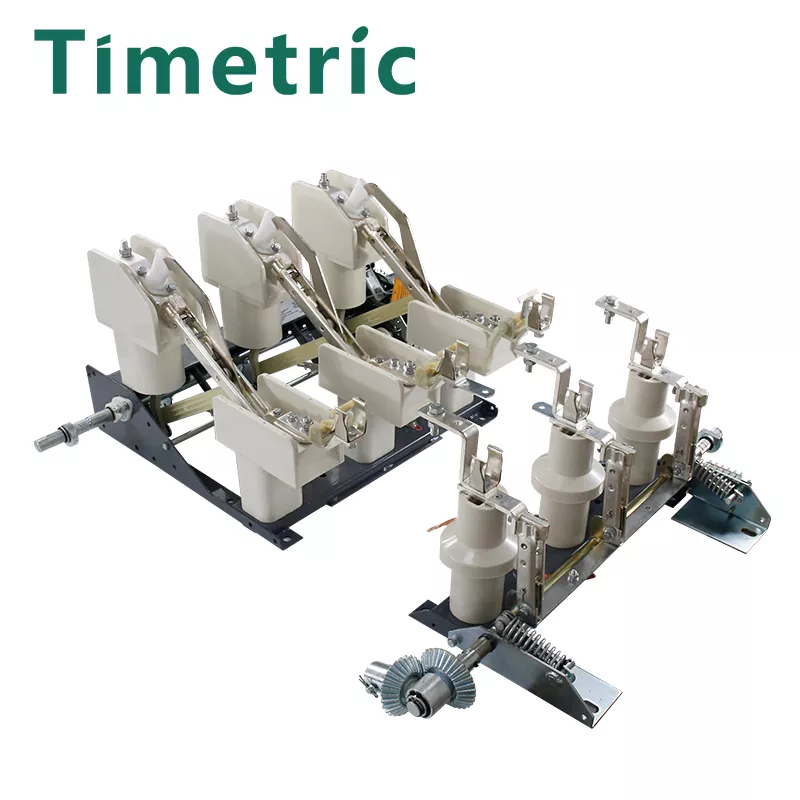

FN18 Gaser Unterbrecher-Innenlastschalter

Der von Timetric Electric hergestellte Gas-ausgeblasene Innenlastschalter für den Gaspfest ist eine dreiphasige Hochspannungsschalter mit einer Nennspannung von 24 kV und einer Nennfrequenz von 50 Hz. Es wird verwendet, um Lastströme zu trennen und zu verbinden, Schaltungsströme für Elektrogeräte, entladene Transformatoren und Kabelladungsströme zu schließen und Kurzschlussströme zu schließen. Ausgestattet mit einem Erdungsschalter, kann es Kurzschlussströme standhalten und wird hauptsächlich in städtischen Vertriebsstationen und industriellen Stromausrüstung in dreiphasigen Ringnetzwerken oder in Anschlussstromversorgung eingesetzt, wodurch ein Kurzschlussschutz für Kontrollkasten bietet. Es ist sowohl mit manuellen als auch mit elektrischen Betriebsmechanismen ausgestattet, um die Drei-Wege-Fernbedienungsanforderungen von Stromversorgungssystemen zu erleichtern.

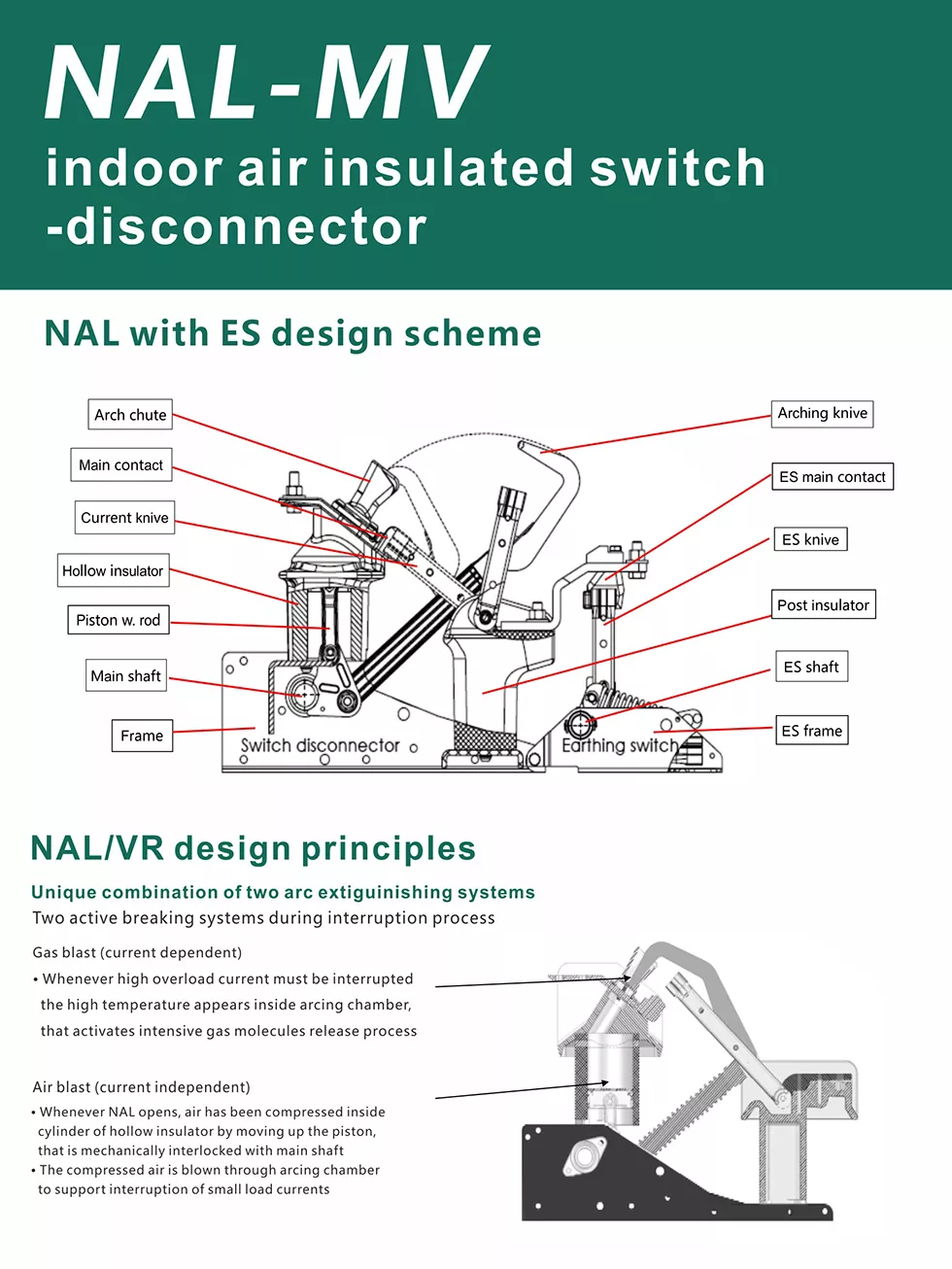

1. Gasxplosion (Strom bezogen)

· Immer wenn übermäßige Überstrom auftritt, werden in der Lichtbogenkammer hohe Temperaturen erzeugt, was zu einer heftigen Freisetzung von Gasmolekülen führt.

2. Luftblas (unabhängig kontrolliert)

· Jedes Mal, wenn der NAL aktiviert wird, komprimiert die Aufwärtsbewegung des Kolbens die Luft im Hohlisolatorzylinder. Dieser Komprimierungsprozess ist mechanisch an die Spindel gekoppelt.

· Die Druckluft wird durch die Entladungskammer ausgeblasen und trägt dazu bei, dass die Strömungen mit niedrigen Last unterbrechen.

Arbeitsumgebung:

1. Leitungsschalter und Leistungsschalter in mittleren Spannungsstromgittern

Lasten unterbrechen, segmentierte Operationen ausführen und nachgelagerte Geräte isolieren.

2. Industrie- und Handelsanwendungen

3..

4. NAL Switches mit den folgenden Funktionen:

1000 mechanische No-Load-Operationen

Bis zu 100 elektrische Operationen bei voll bewertetem Strom

5. Servicebedingungen - Innenumgebungen, Raumlufttemperatur zwischen -40 ° C und 55 ° C

Der Standard -NAL/F ist für normale Betriebsbedingungen geeignet (Konstruktionskategorie 0)

Das NAL-H/NALF-HIS eignet sich für harte Betriebsumgebungen (entspricht der Konstruktionskategorie 2 in IEC 62271-304: 2008-05)

Vorteile OFFN18 Gas-ausgewachsener Unterbrecher-Innenlastschalter

Wichtige Vorteile für den Innenlastschalter von Gas-ausgeblasenem Unterbrecher:

1. Konfigurierbare Hauptkomponenten

· Ein- oder Dual -Feder -Mechanismus

· Hilfskontakte für Ein-/Aus- und Erdungsschalter

· Motorantrieb (Schaft montiert und vorne montiert)

· Blockierung und Stolperspulen

· Sicherungshalter mit oder ohne Sicherungsauslöser (obere/untere Montage)

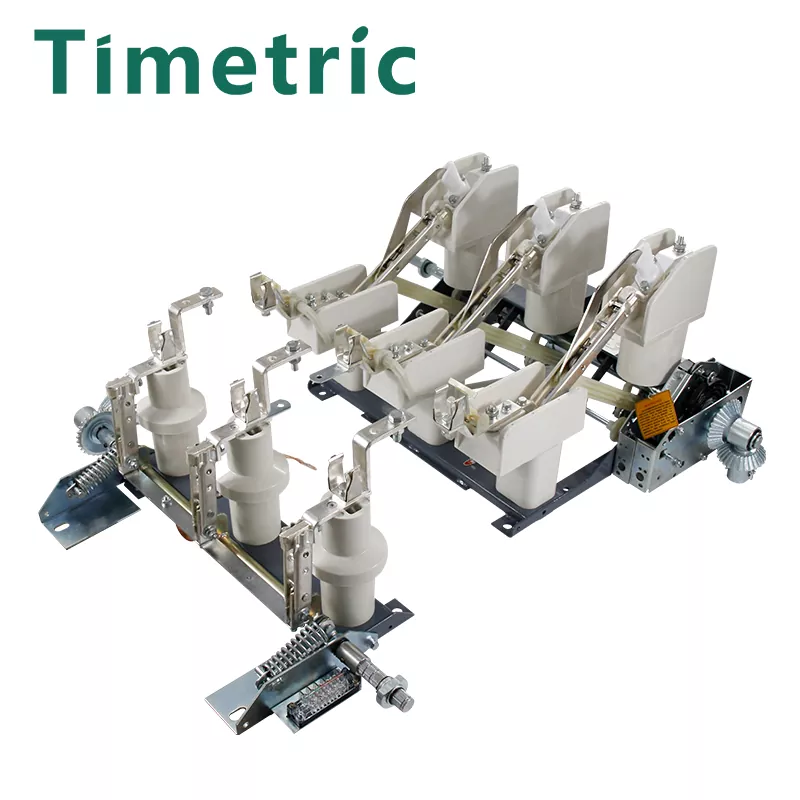

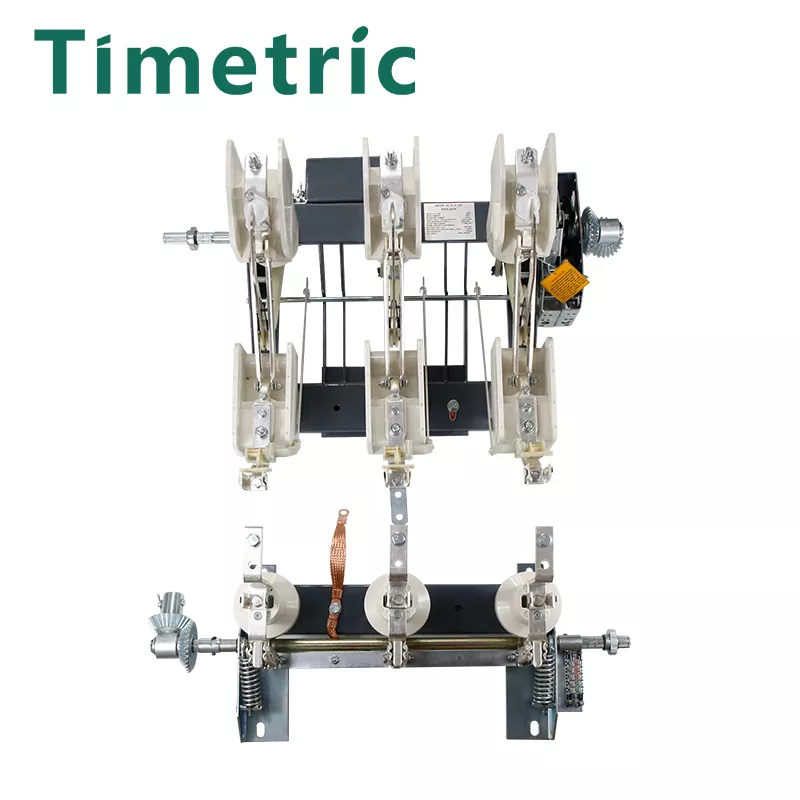

· Erdungsschalter (obere/untere Montage)

· Mechanische Verriegelung

· Blasensicherungsanzeige

2. FN18 Gas-ausgewachsene Unterbrecher-Innenlastschaltwechselkombinationen werden üblicherweise als Linien- und Transformatorschalter verwendet und bieten eine kostengünstige Alternative zu Leistungsschalter.

Aufgrund ihres hervorragenden Breaking-Leistung und ihres automatischen Sicherungsauslösersystems (IEC 62271-105) können Sicherungen einen vollen Bereich von Überlast- und Kurzschlussströmen unterbrechen.

Aufgrund der extrem schnellen Reaktionszeit von Stromabfällen können sie den erwarteten Strom erheblich reduzieren.

FAQ

Kann Ihr Unternehmen Produkte gemäß meinen Anforderungen anpassen?

Ja, wir können Produkte entsprechend den Kundenanforderungen anpassen. Im Allgemeinen müssen Kunden nur: Schaltermodell, Spannung, Strom, Nutzungsumgebung usw. trennen.

Was ist Ihre schnellste Lieferzeit?

Normalerweise akzeptieren wir die Anfrage des Kunden, kommunizieren und bestätigen die spezifischen Parameter des Trennung. Die tatsächliche Produktionszeit wird gemäß der Kaufmenge bestimmt.

Wie ist Ihr After-Sales-Service?

Wir unterstützen eine 1-Jahres-Garantie. Das normale Zitat enthält keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
