JN15-12KV Indoor 150-mm-Phasenabstand Erdungsschalter

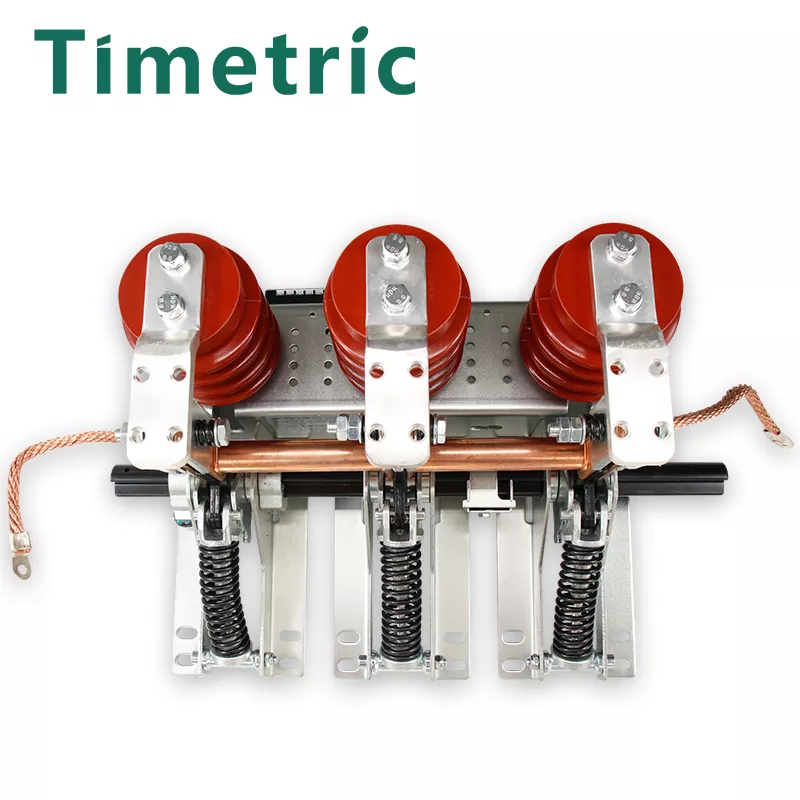

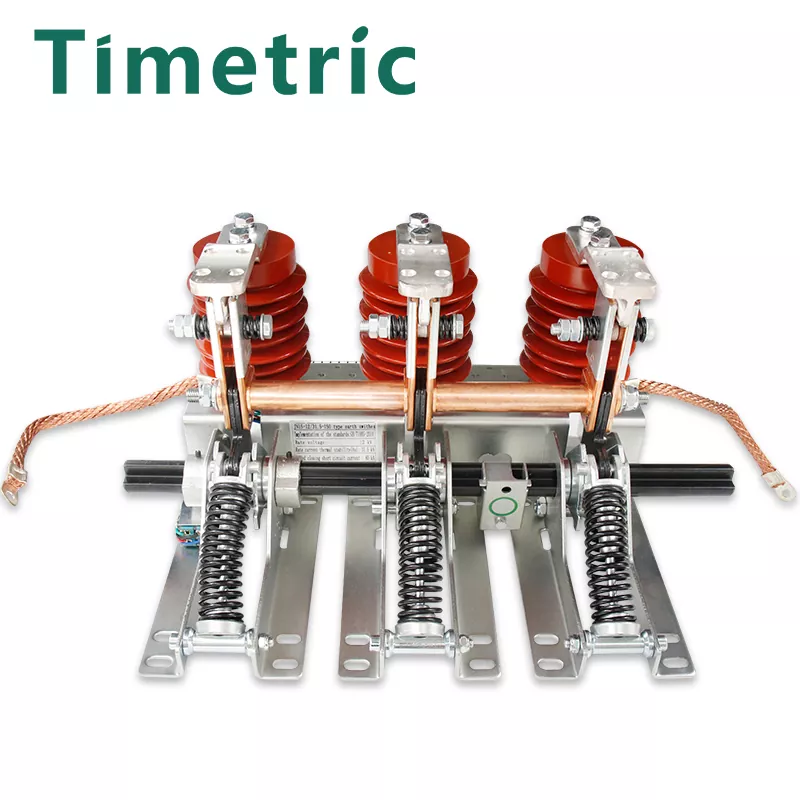

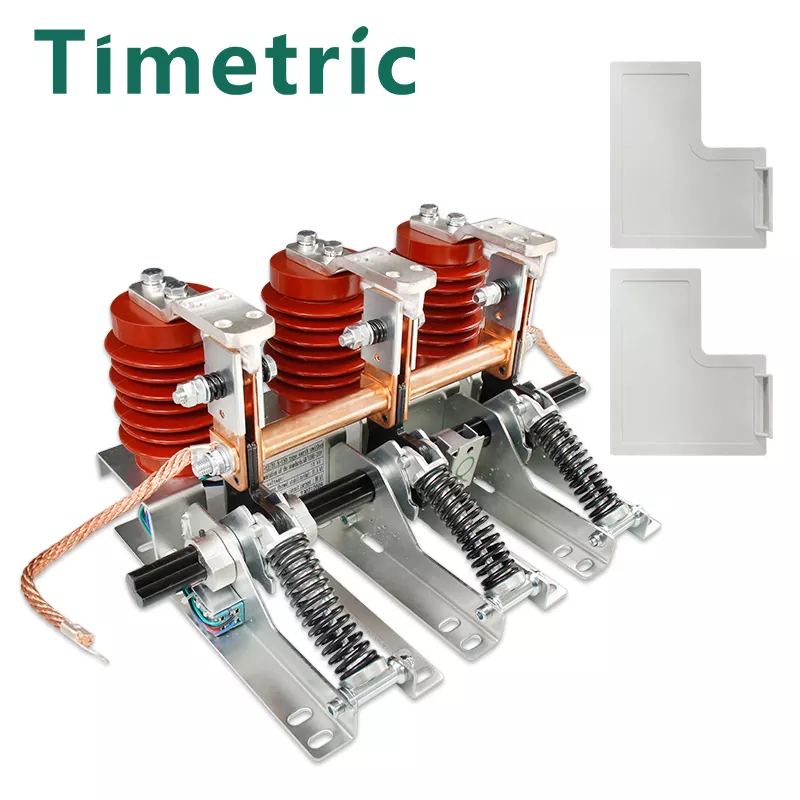

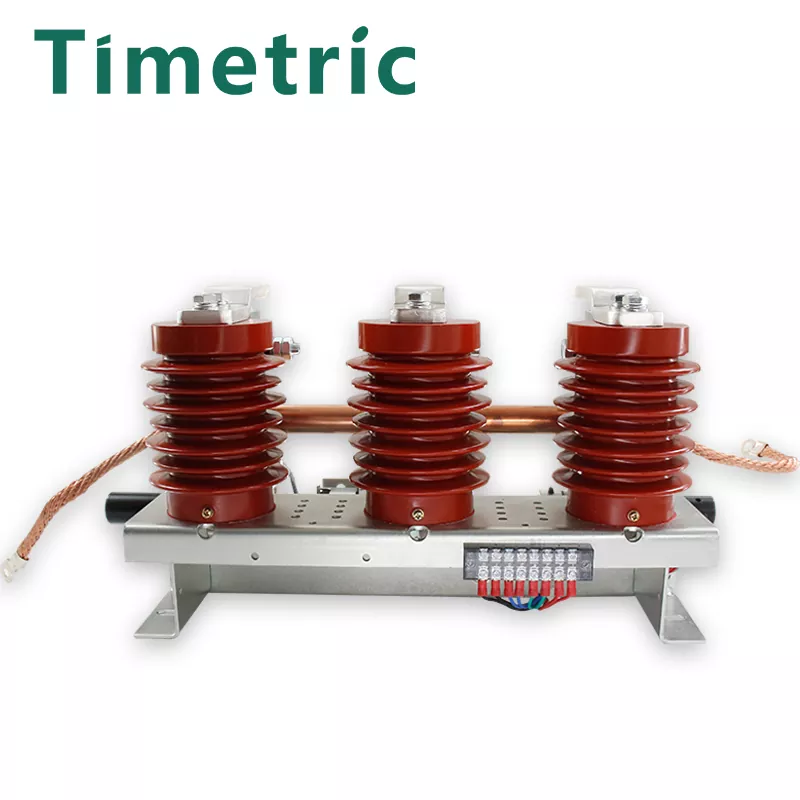

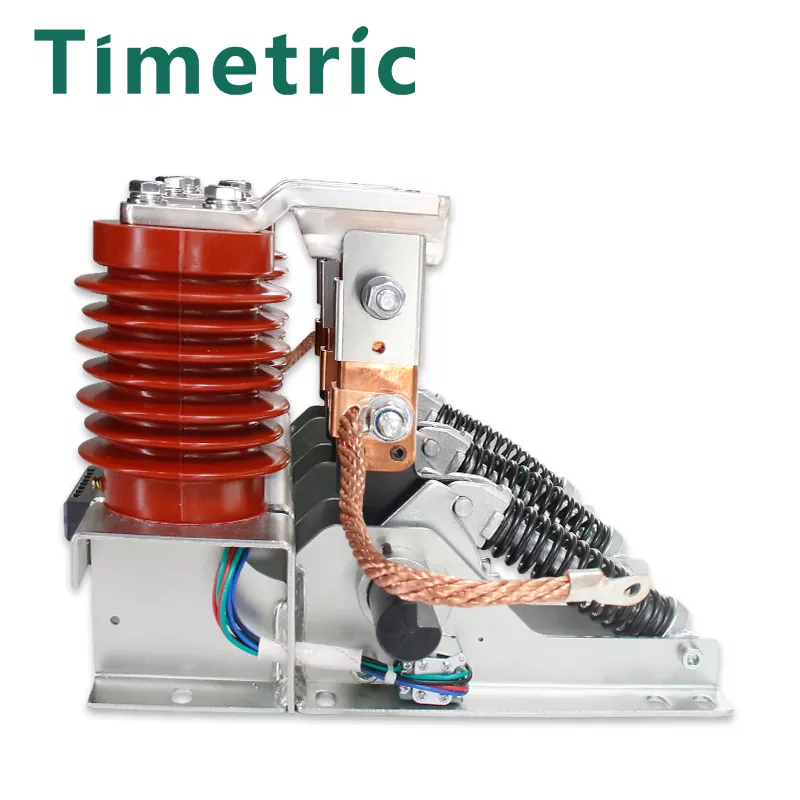

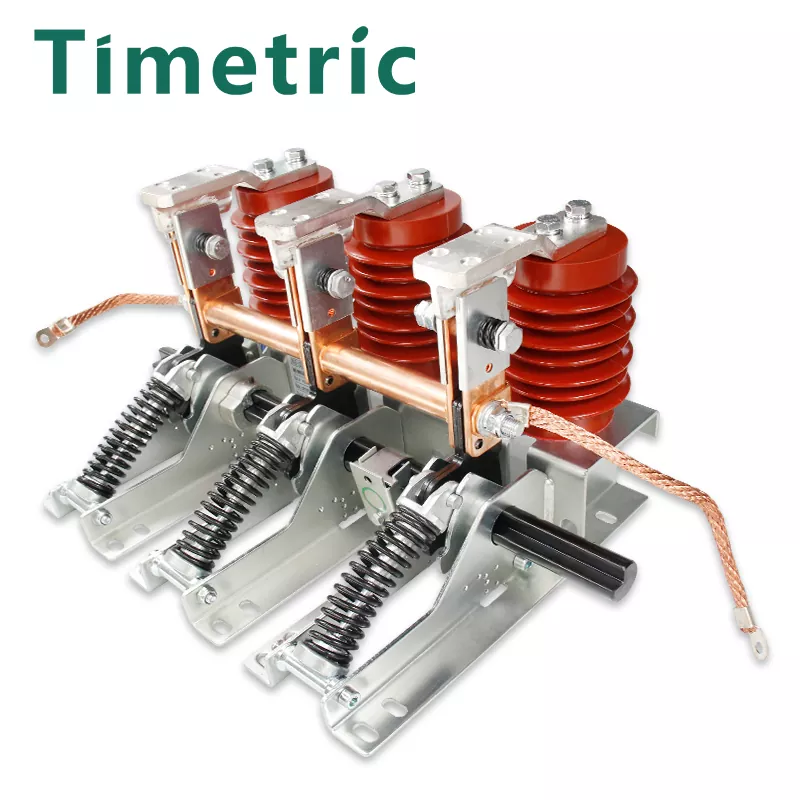

Der von Timetric Electric erzeugte Erdungsschalter von JN15-12KV 150-mm-Phasenabstand besteht aus einer Halterung, einer Erdungsmesserbaugruppe, einem statischen Kontakt und einem Sensor. Die Halterung ist aus dünnen Stahlplatten geschweißt. Sein Betriebsprinzip ist, dass der Betriebsmechanismus die Hauptwelle zur Drehung vorantreibt, wobei die in der Kompressionsfeder gespeicherte Energie verwendet wird, um schnelle Öffnungs- und Schließvorgänge zu erzielen. Beim Schließen werden das Erdungsmesser und der statische Kontakt über die Feder zuverlässig kontaktiert. Das Produkt verfügt über eine kompakte Struktur, einen leichten, flexiblen Betrieb, eine einfache Installation und eine starke dynamische thermische Stabilität. Die Öffnungs- und Schließgeschwindigkeit wird von der manuellen Betriebsgeschwindigkeit nicht beeinflusst. Wenn der Betriebsmechanismus den Erdungsschalter schließt, überwindet das Drehmoment, das als Hauptwelle fungiert, das Widerstandsdrehmoment und antreibt den Kurbelarm, um sich in die Schlussrichtung zu drehen. Dies führt dazu, dass der Betriebhebel am Erdungsmesser den Totenpunkt der Kompressionsfeder passt, Energie freigibt und den Erdungsschalter schnell schließt. Das Erdungsmesser der Erdungsmesserbaugruppe ist fest und zuverlässig mit dem Flansch des statischen Kontakts über die Kompressionsfeder kontaktiert. Während des Öffnungsvorgangs bewirkt das angelegte Drehmoment die Hauptwelle, um das Hauptdrehmoment und die Federkraft zu überwinden und den Kurbelarm in die Öffnungsrichtung zu drehen. Dies führt dazu, dass die Feder des Erdungsmesserkompression durch den Totenpunkt verläuft, den Energiespeicherprozess abgeschlossen und sich auf das nächste Schließen vorbereitet. Der Erdungsschalter und die Schließgeschwindigkeit sind unabhängig von der Betriebsgeschwindigkeit des Bedieners.

Haupttechnische Parameter

Bestellnotizen: Geben Sie die Produktspezifikation an, einen zentralen Abstand zwischen den Polen, wenn das elektrische Anzeigegerät (Typ -ME -Anzeige eingeben) erforderlich oder nicht. Bitte beachten Sie die Soft Link -Länge bei der Bestellung (normale l = 250 mm). Bitte konsultieren Sie uns, wenn Sie eine spezielle Anforderung haben.

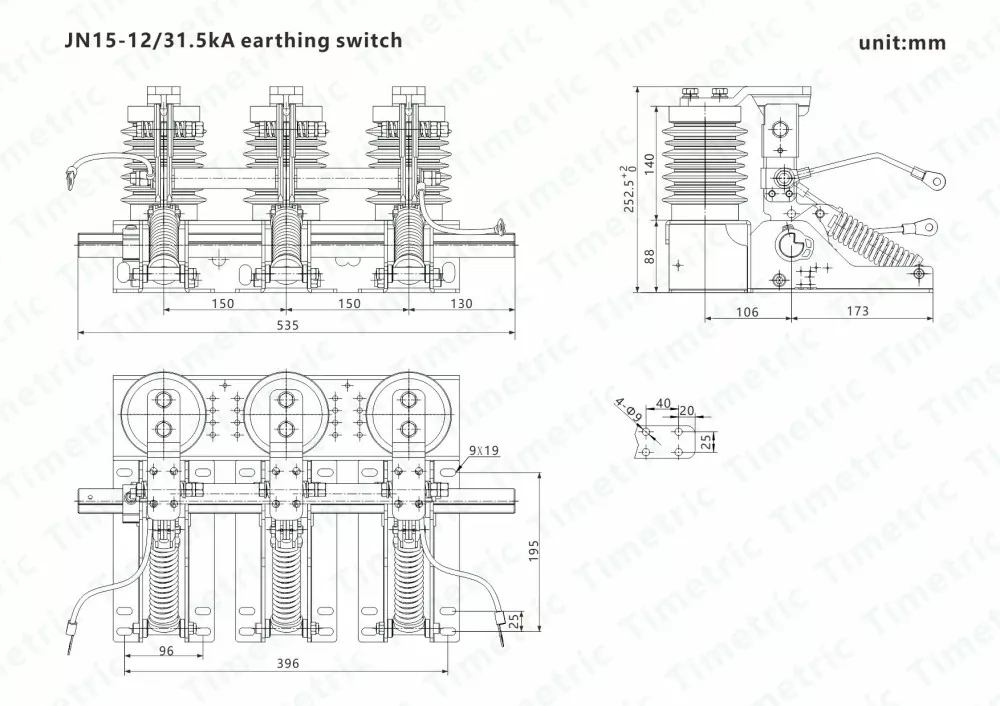

Schaltbild

Arbeitsumgebung:

JN15-12KV Innenraum 150 mm Phasenabstand Erdungsschalter: Umwelteignung und Anforderungen

A. Höhe von nicht mehr als 1000 Metern.

B. Umgebungstemperatur von nicht mehr als +40 ° C und nicht unter -10 ° C fällt.

C. Die tägliche durchschnittliche relative Luftfeuchtigkeit von über 95%, monatlicher Durchschnitt von über 90%.

D. Erdbebenintensität von nicht mehr als 8.

2. für die folgenden Orte nicht geeignet:

A. Installationsort, die Gasen, Dämpfen, chemischen Niederschlägen, Rauch, Staub, Schmutz oder explosiven und ätzenden Substanzen ausgesetzt ist, die die Isolierung und Leitfähigkeit des Erdungsschalters ernsthaft beeinflussen könnten.

B. Installationsstandort unterliegt häufiger und schwerer Schwingung.

Vorteile des JN15-12KV Innenraums 150-mm-Phasenabstand Erdungsschalter

Schlüsselvorteile von JN15-12KV Innenraum 150 mm Phasenabstand Erdungsschalter:

Das Produkt nimmt ein modulares Design an, das Kernkomponenten wie Chassis, flexibler Stecker, Post -Isolator, statischer Kontakt und bewegte Kontaktklinge umfasst. Schnelles Schließen und Öffnen werden über eine Betriebsgremium und Energiespeicherfedern erreicht. Kompakt und leicht, es bietet eine ausgezeichnete dynamische thermische Stabilität und ist einfach zu installieren und zu provisionieren. Optionale Live -Anzeigegeräte und Hilfsschalter stehen zur Verfügung, um sich an verschiedene Betriebsbedingungen anzupassen.

FAQ

Kann Ihr Unternehmen Produkte gemäß meinen Anforderungen anpassen?

Ja, wir können Produkte entsprechend den Kundenanforderungen anpassen. Im Allgemeinen müssen Kunden nur: Schaltermodell, Spannung, Strom, Nutzungsumgebung usw. trennen.

Was ist Ihre schnellste Lieferzeit?

Normalerweise akzeptieren wir die Anfrage des Kunden, kommunizieren und bestätigen die spezifischen Parameter des Trennung. Die tatsächliche Produktionszeit wird gemäß der Kaufmenge bestimmt.

Wie ist Ihr After-Sales-Service?

Wir unterstützen eine 1-Jahres-Garantie. Das normale Zitat enthält keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
