Reaktive Kompensationsschrank in Indoor -GGJ -Serie mit niedriger Spannungskraftverteilung

Lieger Spannungsstromverteilung Reaktive Kompensationskabinett Innentor -GGJ -Serie, englischer GGJ ist Modellprogrammierung, Modellcode in der Reihenfolge gegeben, GGJ ist Kondensatorkompensationschrank. Die automatische Kompensation der reaktiven Leistung vom Typ GGJ ist im Allgemeinen für Industrie- und Bergbauunternehmen sowie für Wohnungsbau-AC 50Hz, dreiphasige 380 V, 100KVA-1000KVA-Transformatorverteilungsverteilungssystem als Reaktivleistungskompensation geeignet. GGJ sollte in Verbindung mit dem niedrigen Spannungsverteilungsfeld vom GGD -Typ verwendet werden.

Low voltage power distribution reactive compensation cabinet indoor GGJ series can automatically control the grouped capacitors to be put into or cut out of the grid in 4-12 groups (steps) within 10-120S according to the demand of the grid for reactive power compensation, thereby realizing automatic reactive power compensation, stabilizing the voltage quality of the power supply network, reducing the loss of the transmission and distribution system and transformer, and Erzielen des Zwecks der Energieeinsparung und Verbesserung der Stromversorgungsqualität des Netzes.

Reaktive Kompensationskabinett für niedrige Spannungsstromverteilung Innenkabinett GGJ -Serie niedriger Spannungsreaktikkompensationskabinett in der industriellen und landwirtschaftlichen Produktion, es gibt eine große Anzahl von reaktiven Geräten, die die Spannung des Stromversorgungssystems verringern, den Stromverlust erhöhen und somit die Stromqualität beeinflussen. Daher entstand das entsprechende reaktive Kompensationsgerät. GGJ Low Spannungsreaktive Kompensationsschrank wird speziell für die reaktive Kompensation mit niedriger Spannung hergestellt.

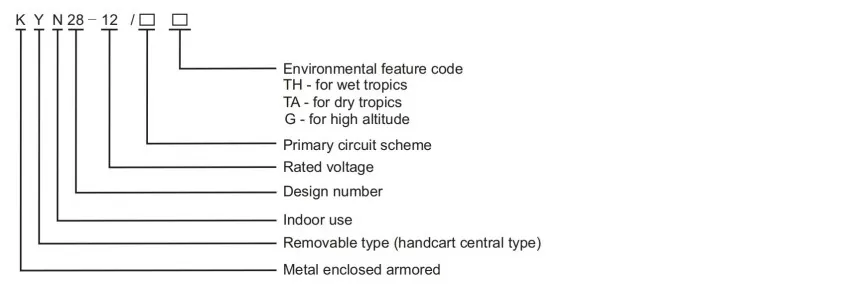

Modellbeschreibung

Haupttechnische Parameter

Struktur- und Montageabmessungen

Arbeitsumgebung:

Reaktive Kompensationskabinett mit niedriger Spannungsstrafe GGJ Serie Umgebungsbedingungen

Umgebungstemperatur: -40 ℃ ~+50 ℃;

Relative Luftfeuchtigkeit: nicht mehr als 95%;

Höhe: nicht mehr als 2000 m;

Maximale Betriebsspannung: Nicht mehr als 110% der Nennspannung (mit Ausnahme des Übergangsprozesses);

Maximaler Betriebsstrom: nicht mehr als das 1,3 -fache des Nennstroms (mit Ausnahme des Übergangsprozesses);

Vorteile und Merkmale von SwitchGear

1. Low Spannungsstromverteilung Reaktive Kompensationskabinett Kabinett in der Innenrunde GGJ-Serie Wechselstromabolt-Leistungsverteilung Die vollständige Schaltanwendung übernimmt die Form eines Universalschranks. Der Schrankrahmen besteht aus 8mF-Kaltstahl und teilweise geschweißt. Die Rahmenteile und Sonderstützteile werden von unserem Unternehmen hergestellt und geliefert, um die Genauigkeit, Qualität und Lieferzeit des Schranks zu gewährleisten. Die Teile des Universalschranks sind nach dem modularen Prinzip ausgelegt, und es gibt 20 Modulinstallationslöcher mit einem hohen Universalkoeffizienten. Die Fabrik kann die Vorproduktion realisieren. Es verkürzt nicht nur den Produktions- und Fertigungszyklus, sondern verbessert auch die Arbeitseffizienz.

2. Low Spannungsstromverteilung Reaktive Kompensationskabinett Innenkabinett GGJ -Serie berücksichtigt das Problem der Wärmeableitung während des Betriebs des Kabinetts vollständig. Es gibt eine unterschiedliche Anzahl von Wärmeableitungsschlitzen am oberen und unteren Enden des Schranks. Wenn die elektrischen Komponenten im Schrank erhitzt werden, steigt die Wärme und wird durch die oberen Schlitze ausgelassen, während die kalte Luft kontinuierlich aus den unteren Schlitzen in den Schrank aufgefüllt wird, so dass der versiegelte Schrank einen natürlichen Belüftungskanal von unten nach oben bildet, um den Zweck der Wärmeabteilung zu erreichen.

3.. In Übereinstimmung mit den Anforderungen des modernen Industrieprodukts wird die innerne GGJ -Serie mit niedriger Spannungskraftverteilung reaktive Kompensationskabinettskabinettskabinetts -Kabinetts -Kabinetts -Serien mit der Methode des Goldenen Verhältnisses zur Gestaltung der Kabinettsform und der Teilungsgröße jedes Teils verwendet, wodurch der gesamte Schrank schön und großzügig wird.

4. Die Schranktür ist mit einem rotierenden Wellenscharnier mit dem Rahmen angeschlossen, der einfach zu installieren und zu zerlegen ist. Ein bergförmiger Gummi-plastischer Streifen ist in die Klappkante der Tür eingebettet. Beim Schließen der Tür hat der Streifen zwischen der Tür und dem Rahmen einen bestimmten Kompressionshub, der verhindern kann, dass die Tür direkt mit dem Schrankkörper kollidiert und den Schutz der Tür verbessert.

5. Die mit elektrische Komponenten ausgestattete Instrumentenentür ist mit mehreren Strängen aus weichem Kupferdraht mit dem Rahmen verbunden. Die Montageteile im Schrank sind mit geraden Waschmaschinen mit dem Rahmen verbunden, und der gesamte Schrank ist ein vollständiges Erdungsschutzsystem.

6. Die Oberfläche des Schranks wird mit elektrostatischen Sprühpulver mit Hochspannung behandelt. Es hat eine starke Haftung und eine gute Textur. Der gesamte Schrank ist matt, wodurch Blendungseffekte vermieden werden und eine bessere und komfortablere visuelle Umgebung für das Personal-Personal schafft.

7. Die obere Abdeckung des Schranks kann bei Bedarf entfernt werden, um die Montage und Einstellung der Haupt -Busbank vor Ort zu erleichtern. Die vier Ecken des Schrankoberteils sind mit Hebedingen zum Heben und Versand ausgestattet.

8. Das Schutzniveau des Kabinetts beträgt IP30, und Benutzer können auch zwischen IP20 ~ IP40 entsprechend den Anforderungen der Nutzungsumgebung wählen.

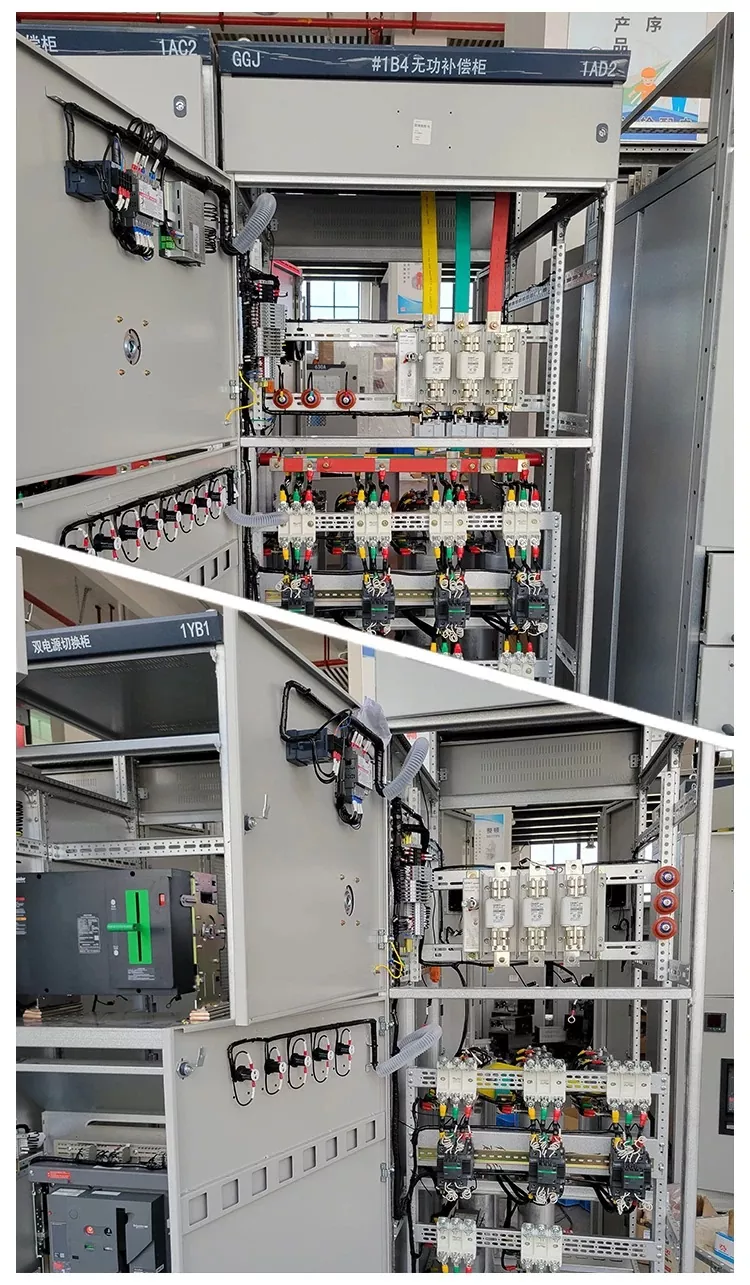

Produkt echter Schuss

FAQ

A1: Kann Ihr Unternehmen Produkte nach meinen Anforderungen anpassen?

F1: Ja, wir können Produkte nach den Kundenanforderungen anpassen. Im Allgemeinen müssen Kunden nur: Schaltungslayout, Spannung, Strom usw. bereitstellen.

A2: AWat ist Ihre schnellste Lieferzeit?

F2: Normalerweise akzeptieren wir Kundenanfragen. Nachdem die technischen Parameter des Switch-Kabinetts angeschlossen sind, dauert es 1-2 Tage, um eine Preisliste auszugeben und mit Kunden über die Produktions- und Lieferzeit basierend auf der tatsächlichen Situation zu kommunizieren.

A3: Wie ist Ihr After-Sales-Service?

F3: Wir unterstützen eine 1-Jahres-Garantie. Das normale Zitat enthält keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
