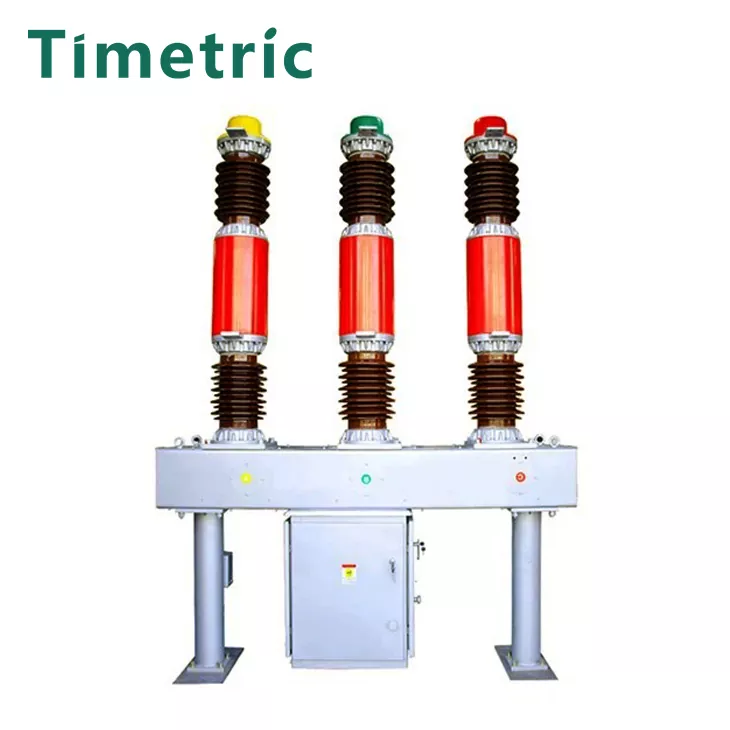

LW16-40.5 SF6-Leistungsschalter

Artikel: LW16-40.5 SF6-Leistungsschalter
SF6 -Gas: Bietet eine hervorragende Lichtbogenlöschleistung.
Kompakte und einfache Struktur für einfache Installation und platzsparende.
Reibungsloser Betrieb: Gute Öffnungsleistung mit ausgeglichenem Betrieb.
Versiegeltes Design: Niedriges Betriebsgeräusch.
Niedrige Wartung: Reduzierte Inspektions- und Wartungsarbeitslast.

Anfrage absenden

Produktbeschreibung

Artikel: LW16-40.5 SF6-Leistungsschalter

THELW16-40.5 SF6-Leistungsschalter ist für den häufigen Betrieb ausgelegt und kann als:

· Atie Circuit Breaker.

· Accircuit Breaker zum Schließen von Kondensatorbanken und Reaktorbanken.

Es verfügt über einen integrierten Transformator für Messung und Schutz. Der LW16-40.5 kann den oserfreien Leistungsschalter des ölfreien Kreisers direkt ersetzen und durch Filterklammern auch verschiedene Arten von Multi-IIL-Leistungsschalter ersetzen. Es ist der idealoil-freie Leistungsschalter für 35-kV-Stromversorgungssysteme.

Modellbeschreibung

Haupttechnische Parameter

NEIN.	Ltem		Einheit	Daten
1	Bewertet	Stromspannung	KV	40.5
	Bewertungsisolierung Ebene	Blitz impoct Spannung stand (Full Crest Valuel	KV	185
		Leistungsfrequenz standspalten Sie die Spannung (IMIN)	KV	95
2	Bewertungsstrom		A	1600 2000
3	Mechanisches Leben		Nächstes Fime	3000
4	Bewertungsdruck des Schwefelhexafluoridgas -Lgauge -Drucks bei 20 ℃)		MPA	0.50
5	Alarmdruck/minimaler Funktionsdruck (Messdruck bei 20 ℃)		MPA	0,47/0,45
6 7	Nennkreislaufschaltstrom bewertet		Die	25	31.5
	Bewertungsstrom mit kurzer Kreislauf (Peak)		Der	63	80
8	Bewertetes Kurzzeit-Standstrom (thermischer stabiler Strom)		Die	25	31.5
9	Bewertetes Kurzzeit-Standstrom (thermischer stabiler Strom)		Die	60	80
10	Nennkreislaufschaltstrom bewertet		Die	63	8
11	Die kumulative Anzahl von Schwellzeiten unter dem Switching von Kurzschlusskreiszeiten		Mal	15	10
12	Kurzschluss -Kurzschlussdauer		S	4
13	Schließzeit LAT bewertetes Betriebsspannung		S	≤ 0,1
14	Schaltzeit (bei Nennbetriebsspannung		S	0.06
15	Betriebsreihenfolge			C-0,3S-Co-180S-Co.
16	Bewertetes Eröffnungs- und Schließungsmonomcopacitor Bank Current			400
17	In Leckage		%Jahre	≤ 1
18	Wassergehalt des Schwefelhexafluorid -GOS (v/vm)			≤150x10-9
19	CT14 Federbetriebsmechanismus mit Nennbetriebsspannung
	Schließspule, Öffnungsspannung		V	IAC): 220 380 (DC): 48 110 220
	Energiespeichermotorspannung		V	IAC): 220 380 (DC): 110 220
20	Schwefelhexafluoridgasgewicht		Kg	8
21	Gewicht des Circuil Breaker [einschließlich Betriebsmechanismus		Kg	1400

Struktur- und Montageabmessungen

Arbeitsumgebung:

Artikel: LW16-40.5 SF6-Leistungsschalter

Arbeitsumgebung von LW16-40.5 SF6-Leistungsschalter:

· Umgebungstemperatur: -30 ° C bis +40 ° C

· Höhe: bis zu 1.000 Meter (kann für höhere Höhen angepasst werden)

· Luftfeuchtigkeit: Die relative Luftfeuchtigkeit sollte 95%nicht überschreiten.

· Umweltverschmutzungsniveau: Geeignet für mittelschwere Verschmutzungsumgebungen (bis zum Verschmutzungsgrad III).

· Seismischer Widerstand: Die Erdbebenintensität von bis zu 8 Grad auf der Richterskala stand.

Diese Umgebungsbedingungen stellen sicher, dass der Leistungsschalter unter typischen Bedingungen zuverlässig in Stromverteilungssystemen arbeitet.

Mögliche Ursachen für den Ausfall des Stromkreises

Artikel: LW16-40.5 SF6-Leistungsschalter

· Fehlerhafter SF6 -Gasdruck:

· · Unzureichender SF6 -Gasdruck kann zu einer schlechten Lichtbogenbogenleistung führen, wodurch der Brecher die Fehler nicht ordnungsgemäß unterbricht.

· Kontamination von SF6 Gas:

· · Feuchtigkeit oder Verunreinigungen im SF6 -Gas können seine dielektrischen Eigenschaften beeinträchtigen, was die Leistung des Unterbrechers beeinträchtigt.

· Mechanischer Fehler:

· · Verschleiß von internen Komponenten wie Kontakten, Federn oder Betriebsmechanismus können bei einem Öffnungs-/Schließvorgang einen Fehler verursachen.

· Elektrische Überlastung:

· · Übermäßiger Strom, der durch den Unterbrecher hinausgeht, über seine Nennkapazität hinaus kann zu Überhitzung, Schäden an Kontakten oder Isolationsversagen führen.

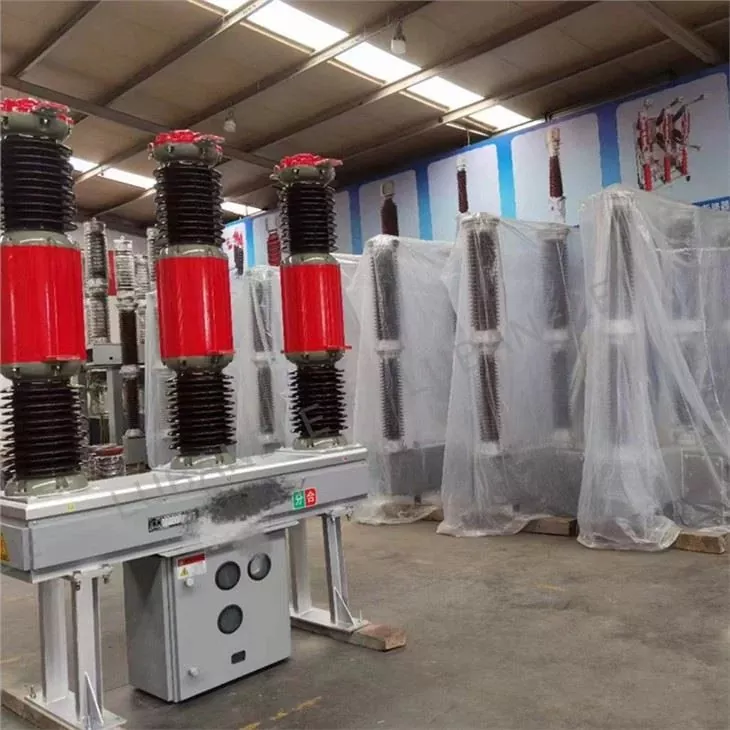

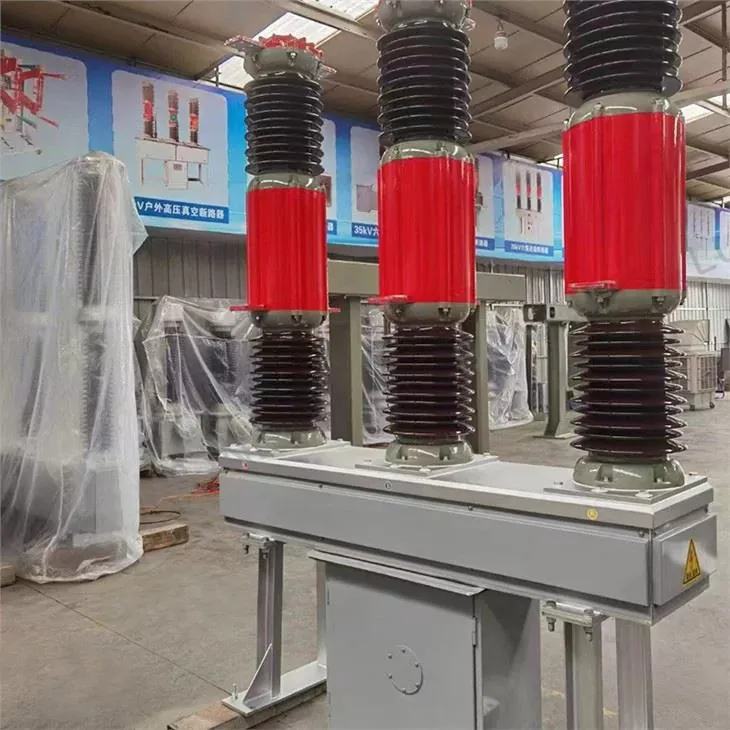

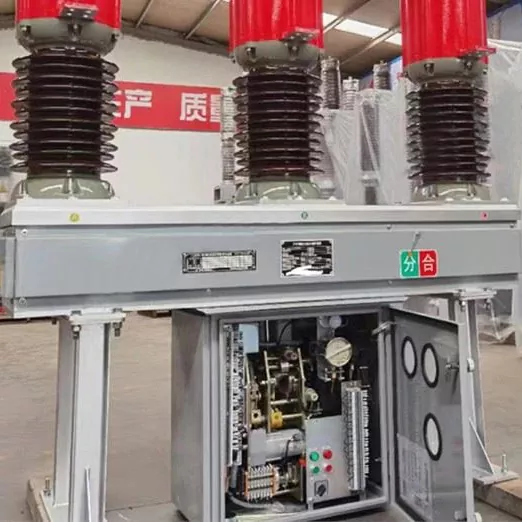

Produkt echter Schuss

FAQ

Artikel: LW16-40.5 SF6-Leistungsschalter

1.Was ist die Nennspannung des LW16-40.5 SF6-Leistungsschalters?

· Der LW16-40.5 SF6-Leistungsschalter ist für eine Nennspannung von 40,5 kV ausgelegt und für 35-kV-Stromversorgungssysteme geeignet.

2.Wele Gasart wird im Leistungsschalter verwendet?

· Das LW16-40.5 USssf6 (Schwefelhexafluorid) Gas, das ausgezeichnete Dielektrikum- und Bogen-Extu-Eigenschaften aufweist.

3.Wie oft kann der LW16-40.5 SF6-Leistungsschalter arbeiten?

· Der LW16-40.5 ist vorsichtiger Betrieb ausgelegt, wodurch er ideal für Anwendungen wie Tie-Leistungsschalter und Leistungsschalter für Kondensator- und Reaktorbanken.

4. Kann dieser Leistungsschalter andere Arten von Unterbrechern ersetzen?

· Ja, der LW16-40.5 kann den SW2-35-Oil-List-Leistungsschalter direkt erregen. Mit der Verwendung von Filterklammern kann es auch verschiedene Arten von Multi-IIL-Leistungsschalter ersetzen.
