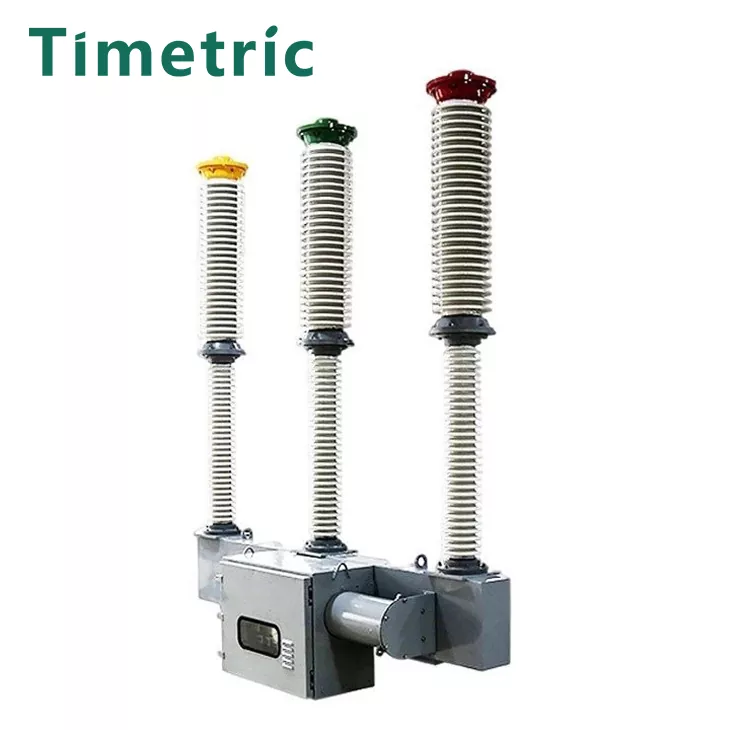

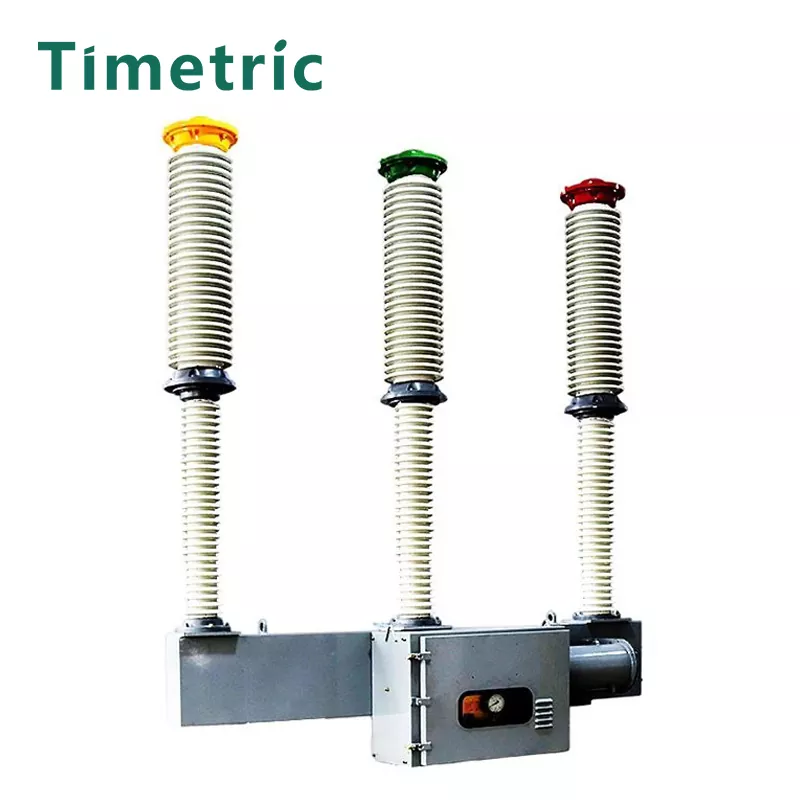

LW30-72.5 SF6-Leistungsschalter

Artikel: LW30-72.5 SF6-Leistungsschalter

THELW30-72.5 SF6 Circuit Breaker verfügt über eine Lichtbogenlöschkammer. Jeder Pole des Leistungsschalters hat eine Asingle-Säulen-Ein-Fraktur-Struktur, und zusammen werden die drei Pole auf einem einzelnen Rahmen zusammengesetzt. Diese Pole werden vom ASPRING -Mechanismus mechanisch verknüpft und betrieben.

Schlüsselkomponenten sind:

· Thearc -Unterbrecher -Porzellanhülle oben.

· Thepillar Porzellanhülle und Rahmen in der Mitte.

· Die TEILechanismus -Box befindet sich zentral am Boden des Rahmens und enthält den Betriebsmechanismus und die elektrischen Kontrollteile.

· Die Ausgabestange des Mechanismus verbindet sich mit dem Krankungsarm.

· Der ASF6 -Gasdichte -Controller ist an der Vorderseite des Rahmens montiert.

· Der Rahmen wird an beiden Enden BYPILLARs unterstützt.

Modellbeschreibung

Haupttechnische Parameter

Struktur- und Montageabmessungen

Arbeitsumgebung:

Artikel: LW30-72.5 SF6-Leistungsschalter

Der LW30-72.5 SF6-Leistungsschalter ist so ausgelegt, dass er unter den folgenden Umgebungsbedingungen zuverlässig betrieben wird:

Umgebungstemperatur:

1. hoch: + 40 ° 100

2. niedrig: -30 ° 100

Höhe:

1. ≤ 2000 Meter über dem Meeresspiegel

2. Für Installationen über dieser Höhe sind Anpassungen am Nennisolationsniveau erforderlich.

Luftfeuchtigkeitsbedingungen:

1. Tägliche durchschnittliche relative Luftfeuchtigkeit: ≤ 95%

2. Monatlich durchschnittliche relative Luftfeuchtigkeit: ≤ 90%

Seismischer Widerstand:

1. Kann Erdbeben mit einer maximalen Intensität von 8 Grad standhalten.

Winddruck:

1. Maximale Windgeschwindigkeit: 34 m/s (äquivalent zu 700 Pa).

Umweltverschmutzungsstufe:

1. Geeignet für die Installation in Bereichen mit einer Kontaminationsstufe der Klasse III oder darunter.

Andere Anforderungen:

1. Frei von brennbaren, explosiven oder ätzenden Gasen in der umgebenden Luft.

2. Die Installationsstelle sollte nicht zu häufigen und schweren Schwingungen anfällig sein.

Mögliche Ursachen für den Ausfall des Stromkreises

Artikel: LW30-72.5 SF6-Leistungsschalter

SF6 Gasabbau:

1. Verlust von SF6 -Gas aufgrund von Lecks oder unzureichendem Nachfüllen kann zu einer schlechten Lichtbogenlösch- und Isolationsleistung führen.

ARC -Unterbrechungsversagen:

1. Unzureichende Lichtbogenlöschung aufgrund eines fehlerhaften Unterbrechers oder eines unsachgemäßen Betriebs des Bogen-Erleichterungssystems.

Mechanischer Verknüpfungsfehler:

1. Mechanischer Fehler im Federmechanismus oder Bindungskomponenten kann den ordnungsgemäßen Öffnungs-/Schließbetrieb verhindern.

Kontamination oder Korrosion:

1. Das Vorhandensein von Feuchtigkeit oder Verunreinigungen im SF6 -Gas oder in internen Komponenten kann die Leistungs- und Isolationseigenschaften abbauen.

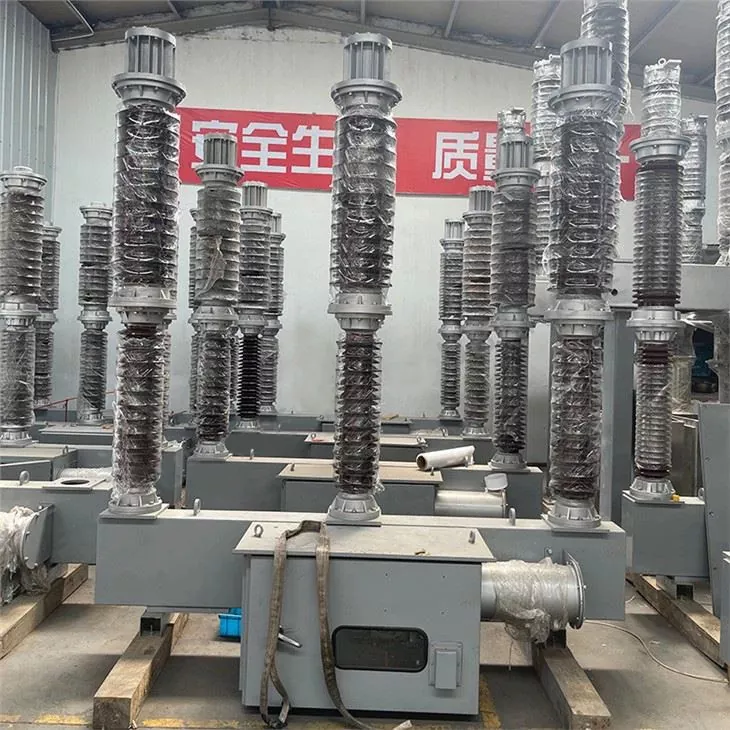

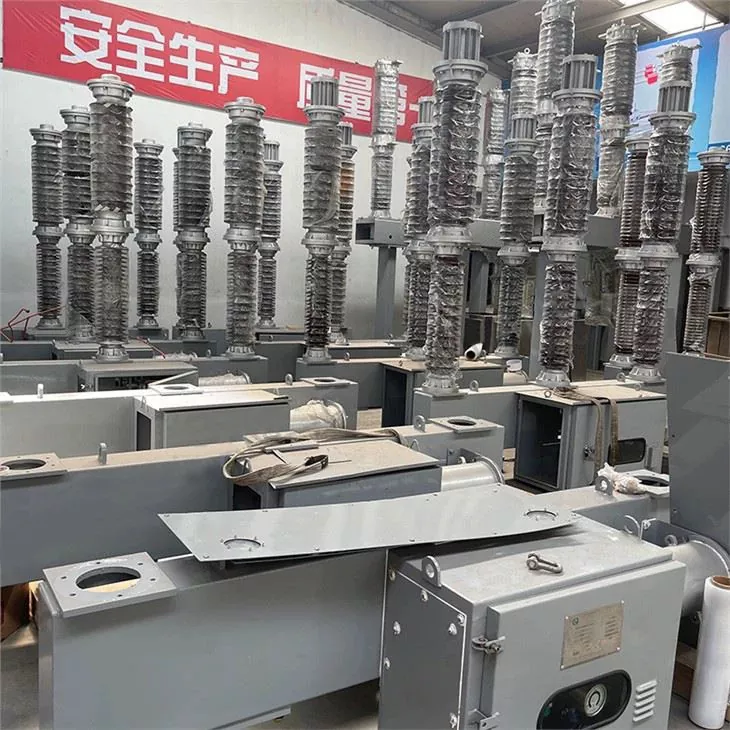

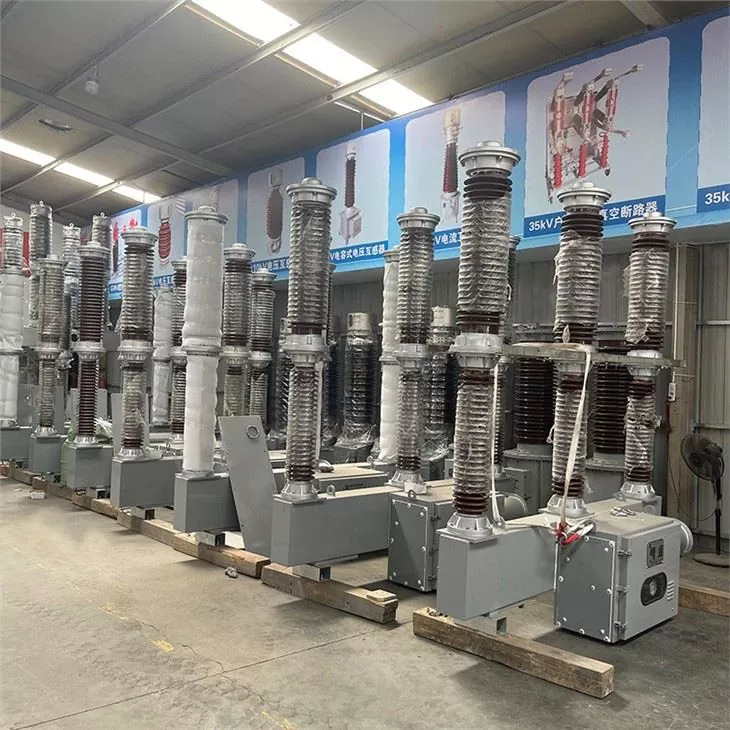

Produkt echter Schuss

FAQ

Artikel: LW30-72.5 SF6-Leistungsschalter

· F: Was ist die Nennspannung des LW30-72.5 SF6-Leistungsschalters?
A: Die Nennspannung beträgt 72,5 kV.

· · F: Was ist die primäre Anwendung des LW30-72.5 SF6-Leistungsschalters?
A: Es wird hauptsächlich zum Schutz von Übertragungs- und Verteilungsleitungen in elektrischen Netzwerken verwendet und kann auch für die Kondensatorschaltung verwendet werden.

· · F: Welche Art von Unterbrechungsmedium verwendet der LW30-72.5 SF6-Leistungsschalter?
A: Es verwendet SF6 (Schwefelhexafluorid) Gas als Unterbrechung und Isoliermedium.

· · F: Wie löscht der LW30-72.5 SF6-Leistungsschalter Bögen?
A: Es verwendet das Self-Alergy-Bogenlösch-Prinzip, bei dem das SF6-Gas den Bogen schnell abkühlt und die dielektrische Festigkeit nach der Unterbrechung wiederholt.
