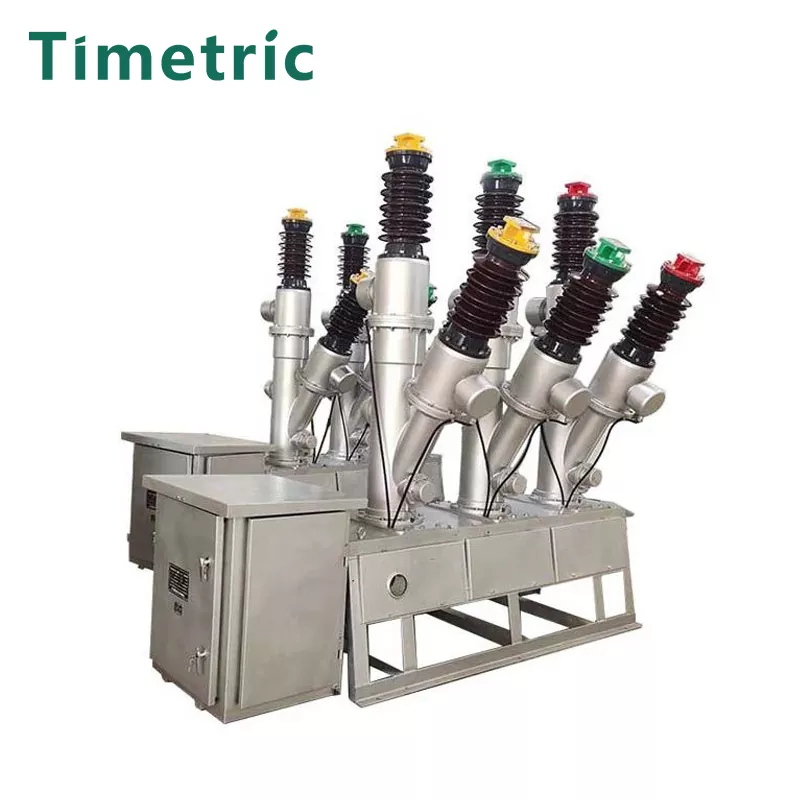

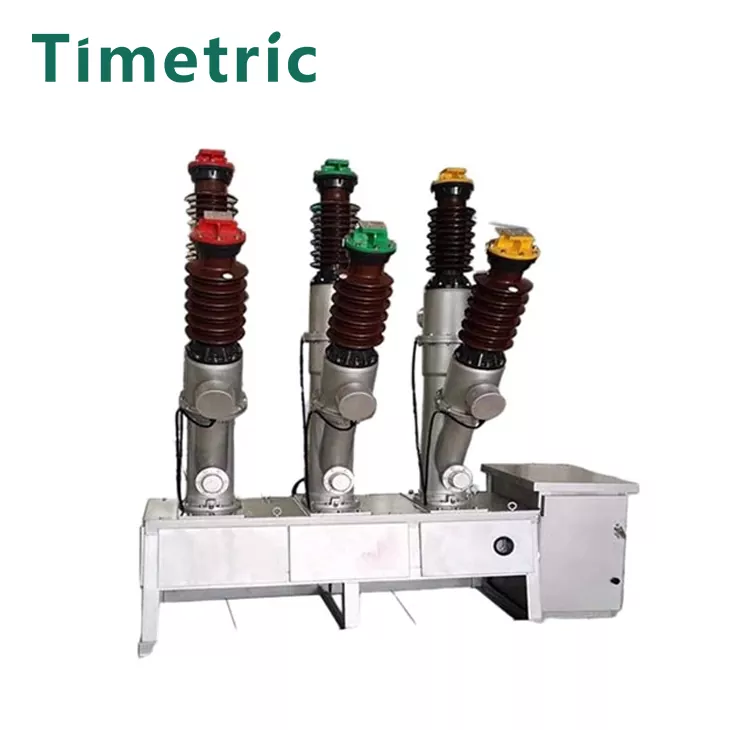

LW8-40.5Y SF6-Leistungsschalter

Artikel: LW8-40.5Y SF6-Leistungsschalter
Gute Lichtbogenlöschleistung
SF6 Gas schnell und zuverlässig löscht Bögen, wodurch sich eine sichere Unterbrechung der Verwerfungsströme sicherstellt.
Einfaches und kompaktes Design
Der Leistungsschalter ist kompakt und einfach zu installieren, mit einer einfachen, effizienten Struktur.
Zuverlässige Öffnungsleistung
Gewährleistet einen reibungslosen, ausgewogenen Betrieb für eine schnelle und konsistente Öffnung.
Versiegelte Konstruktion, geringe Geräusche
Das versiegelte Design führt zu geringem Betriebsgeräuschen.
Anforderungen an die Wartung
Erfordert minimale Inspektion und Wartung und verringert die gesamte Arbeitsbelastung.

Anfrage absenden

Produktbeschreibung

Artikel: LW8-40.5Y SF6-Leistungsschalter

· Langes Lebensdauer

· · Der Mechanismus des LW8-40,5Y SF6-Leistungsschalters ist für über 3000 Vorgänge ausgelegt, um eine lang anhaltende Leistung zu gewährleisten.

· Zuverlässige Versiegelungsleistung

· · Der Unterbrecher verwendet die versiegelte Versiegelungskautschukkissen zur zuverlässigen Versiegelung.

· Das dynamische Siegel verfügt über einen V-Versiegelungsring mit dem V-Versiegelungsring mit Druckdruckkompensation, um ein dichtes und langlebiges Dichtung zu gewährleisten.

· Durch die Zusammenarbeit mit dem Sekundärterminal des Transformators wird die Annual Air Leckage -Rate unter1%gehalten.

· Eingebauter Stromtransformator

· · Der aktuelle Transformator wird mitmikrokristallinen Legierungsmaterialien hergestellt, wodurch die magnetische Permeabilität angeboten wird.

· Die Genauigkeit des aktuellen Transformators erreicht für eine präzise Messung 0,2 OR0.2s.

· Abhängig von den Benutzerbedürfnissen können bis 12 Transformatoren verbunden werden.

Modellbeschreibung

Haupttechnische Parameter

NEIN.	Ltem		Einheit	Daten
1	Bewertungsstrom	vlage	KV	40.5
	Bewertungsisolierung Ebene	Blitzaufprall spalten Spannung (Vollkammwert)	KV	185
		Leistungsfrequenz standspalten Sie die Spannung (IMIN)	KV	95
2	Bewertungsstrom		A	1600 2000
3	Mechanisches Leben		Nächstes Fime	3000
4	Bewertungsdruck des Schwefelhexafluoridgas -Lgauge -Drucks bei 20 ℃)		MPA	0.50
5	Alarmdruck/minimaler Funktionsdruck (Messdruck bei 20 ℃)		MPA	0,47/0,45
6 7	Nennkreislaufschaltstrom bewertet		Die	25 63	31.5
	Bewertungsstrom mit kurzer Kreislauf (Peak)		Der		80
8	Bewertetes Kurzzeit-Standstrom (thermischer stabiler Strom)		Die	25	31.5
9	Bewertetes Kurzzeit-Standstrom (thermischer STABL-Strom)		Die	60	80
10	Bewertungsstrom aus Kurzschluss		Die	63	8
11	Die kumulative Anzahl der Schaltzeiten unter dem Switchieren kurzer Kurzschlussbilder		Mal	15	10
12	Kurzschluss -Kurzschlussdauer		S	4
13	Schließzeit LAT bewertetes Betriebsspannung			≤ 0,1
14	Schaltzeit (bei Nennbetriebsspannung)		S	≤ 0,06
15	Bewertungsbewegung			C-0,3S-Co-180S-Co.
16	Bewertungseröffnungs- und Schließung der Monomkondensator Bank Strom		A	400
17	In Leckage		%Jahre	≤ 1
18	Wassergehalt des Schwefelhexafluorid -GOS (v/v)			≤150x10-9
19	CT14 Federbetriebsmechanismus mit Nennbetriebsspannung
	Schließspule, Öffnungsspannung		V	Sendung: 220 380 IDC): 48 110 220
	Energiespeichermotorspannung		V	IAC): 220 380 (DC): 110 220
20	Schwefelhexafluoridgasgewicht		Kg	8
21	Gewicht des Zirkuil -Breakers [individuelle Betriebsmechanismus		Kg	1400

Struktur- und Montageabmessungen

Arbeitsumgebung:

Artikel: LW8-40.5Y SF6-Leistungsschalter

· Umgebungstemperatur

· · Der Leistungsschalter ist so ausgelegt, dass er innerhalb eines Temperaturbereichs von 40 ° C bis +40 ° C betrieben wird.

· Für extreme Temperaturen können spezielle Maßnahmen für die Leistungsstabilität erforderlich sein.

· Höhe

· · Geeignet für Installationen in Höhen bis 3000 Metern über dem Meeresspiegel.

· Für höhere Höhen können Anpassungen an Isolierung oder Druck erforderlich sein.

· Luftfeuchtigkeit

· · Der Leistungsschalter ist so konzipiert, dass es in Umgebungen mit der mitrelativen Luftfeuchtigkeit bis zu 95%bei 25 ° C funktioniert.

· Für Bereiche mit hoher Luftfeuchtigkeit sind besondere Überlegungen erforderlich, um Korrosion oder Feuchtigkeit zu verhindern.

· Verschmutzungsniveau

· · Der Breaker ist für die Verwendung in Bereichen mit dem TOLEVEVEL III wie industriellen oder städtischen Umgebungen konzipiert.

· Seismische Bedingungen

· · Der Unterbrecher kann den Schocks im Einklang mit den Standardsicherheitsvorschriften standhalten, um einen stabilen Betrieb während kleiner Zittern zu gewährleisten.

· Belüftung

· · Eine ordnungsgemäße Belüftung ist erforderlich, damit der Breaker die Integrität von Gas aufrechterhalten und eine Überhitzung vermeiden kann.

Mögliche Ursachen für den Ausfall des Stromkreises

Artikel: LW8-40.5Y SF6-Leistungsschalter

· Langes Lebensdauer

· · ThemeChanismus des LW8-40,5Y SF6 Circuit Breakers ist für über 3000 Operationen ausgelegt, um die Haltbarkeit und langfristige Leistung zu gewährleisten.

· Zuverlässige Versiegelungsleistung

· · Der Unterbrecher verwendet die versiegelte Versiegelungskautschukkissen zur zuverlässigen Versiegelung.

· Die dynamische Dichtung enthält einen "V" -Typ -Versiegelungsring mit ASPRING -Druckkompensationsstruktur, um eine enge Dichtung zu gewährleisten.

· Die kundäre Terminalplatine wird mit dem kooperativen Unternehmen übereinstimmt, um eine anannuale Luftverlustrate von weniger als 1%zu gewährleisten.

· Eingebauter Stromtransformator

· · Der jungen Transformator wird ausmikrokristallinen Legierungsmaterialien hergestellt, die eine magnetische Permeabilität für eine bessere Effizienz anbieten.

· Die Genauigkeit des aktuellen Transformators erreicht 0,2 OR0.2s und sorgt für genaue Messungen.

· Der Leistungsschalter kann bis zu 12 -Transformatoren basierend auf den Benutzeranforderungen aufnehmen.

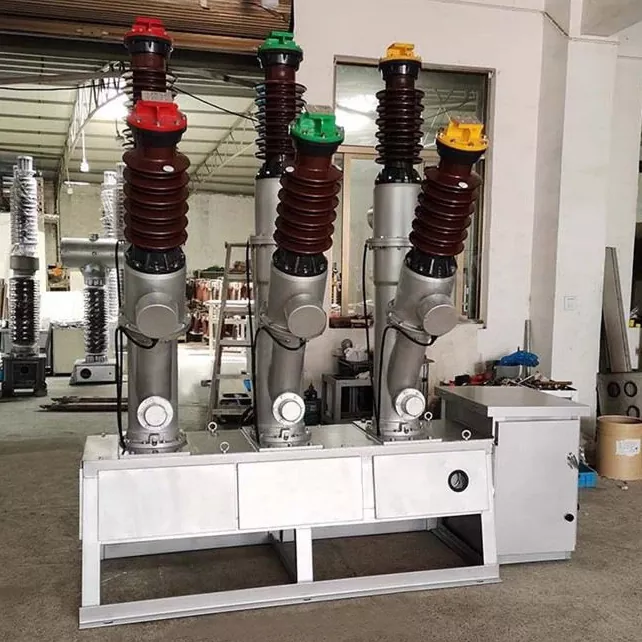

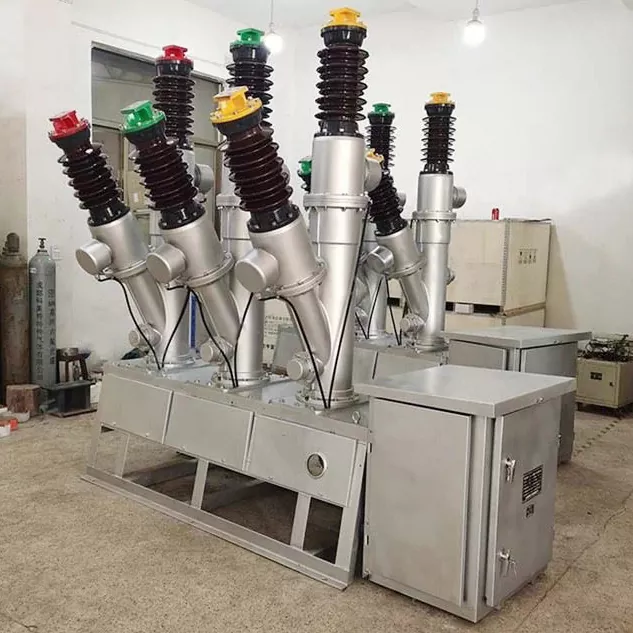

Produkt echter Schuss

FAQ

Artikel: LW8-40.5Y SF6-Leistungsschalter

Was ist der LW8-40.5Y SF6-Leistungsschalter?

· Antwort: THELW8-40.5Y SF6-Leistungsschalter ist ein Hochspannungs-Gas-Isselfaller-Leistungsschalter, der für 40,5 kV-Systeme ausgelegt ist. Es USSSF6 (Schwefelhexafluorid) Gas für Isolierung und Bogenaussterben. Es wird in elektrischen Umspannwerken und industriellen Stromversorgungssystemen häufig verwendet, um Schaltkreise vor Überstrom und Verwerfungen zu schützen.

2.Was sind die wichtigsten Merkmale des LW8-40.5Y SF6 Circuit Breakers?

· Antwort:

o Lebensdauer: More Than -3000 -Operationen.

o Versiegeltes Design mit Reliblesf6 Gasisolierung und Dynamic -Dichtungen.

o Stromtransformator mit Mikrokristallin -Legierung und hoher magnetischer Permeabilität für präzise Messungen.

o Niedrige jährliche Luftlecksrate (<1%) aufgrund einer hochwertigen Versiegelung.

o Kompaktes Design für platzsparende Installation.

3.Was ist die Lebensdauer des LW8-40.5Y SF6 Circuit Breakers?

· Antwort: Der THEMechanismus des Leistungsschalters ist Formore als 3000 Operationen ausgelegt, um eine lange und zuverlässige Lebensdauer mit ordnungsgemäßem Wartung zu gewährleisten.
