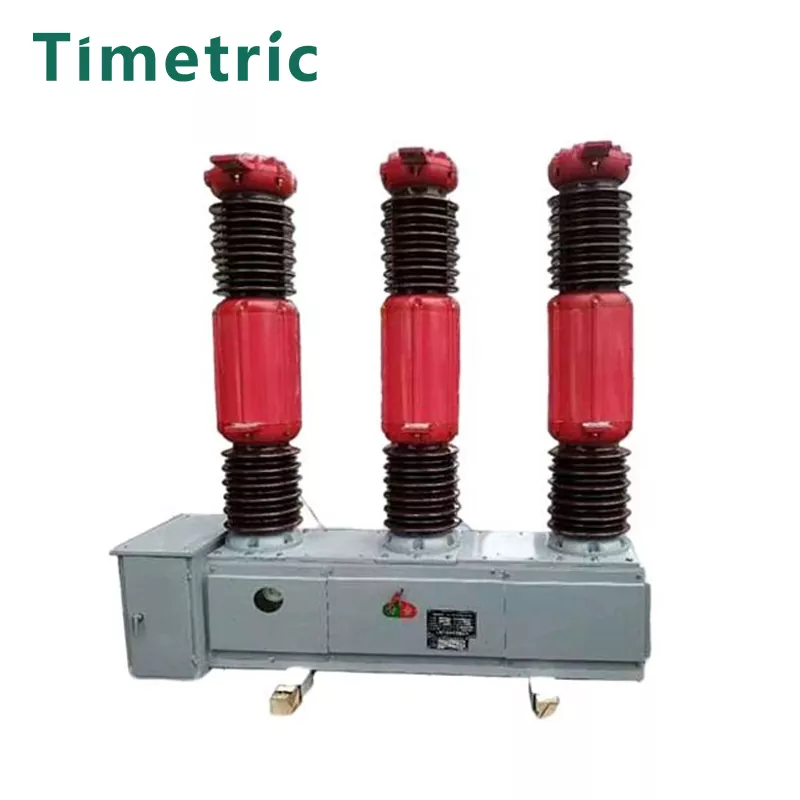

LW8A-40.5 SF6-Leistungsschalter

Artikel: LW8A-40.5 SF6-Leistungsschalter
Gute Lichtbogenlöschleistung: Gewährleistet eine zuverlässige Unterbrechung der elektrischen Ströme.
Einfache Struktur und kompakte Größe: Erleichtert eine einfache Installation und effiziente Nutzung des Raums.
Gute Öffnungsleistung, ausgeglichener Betrieb: Verbessert die betriebliche Zuverlässigkeit und Sicherheit.
Versiegelter Leistungsschalter mit geringem Betriebsgeräusch: Bietet einen ruhigen Betrieb und verhindert eine externe Kontamination
. Niedrige Inspektion und Wartung Arbeitsbelastung: Reduziert die Betriebskosten und verbessert die Effizienz.

Anfrage absenden

Produktbeschreibung

Artikel: LW8A-40.5 SF6-Leistungsschalter

· Isolierung und Lichtbogenlöschmedium: Verwendet Schwefelhexafluorid (SF6) Gas für hervorragende Isolierung und Lichtbogenlöschleistung.

· Struktur: Funktioniert ein einspaltiges Einstellungsdesign für jeden Pol, der einen kompakten und effizienten Betrieb gewährleistet.

· Bogenlöschungsprinzip: arbeitet nach dem selbstbedingten Arc-Löschenprinzip für eine zuverlässige Leistung.

· Stellantrieb: Ausgestattet mit einer CT14-Feder-Aktuatorstruktur, die eine mechanische Dreiphasenverbindung für den synchronisierten Betrieb ermöglicht.

· Compliance: MeetsGB1984 ANTERNISCHE ANTIVIERTE ANTERNEHMEN ANTIVIERTE ANTIVIERUNGEN, DIE SICHERHEIT UND SICHERHALTE UND Zuverlässigkeit.

Modellbeschreibung

Haupttechnische Parameter

NEIN.	Ltem		Einheit	Daten
1	Bewertet	vlage	KV	40.5
	Bewertungsisolierung Ebene	Blitzaufprall spalten Spannung (Vollkammwert)	KV	185
		Leistungsfrequenz standspalten Sie die Spannung (IMIN)	KV	95
2	Bewertungsstrom		A	1600 2000
3	Mechanisches Leben		Fime	3000
4	Bewertungsdruck des Schwefelhexafluoridgas -Lgauge -Drucks bei 20 ℃)		MPA	0.50
5	Alarmdruck/minimaler Funktionsdruck (Messdruck bei 20 ℃)		MPA	0,47/0,45
6 7	Nennkreislaufschaltstrom bewertet		Die	25 63	31.5
	Bewertungsstrom mit kurzer Kreislauf (Peak)		Der		80
8	Bewertetes Kurzzeit-Standstrom (thermischer stabiler Strom)		Die	25	31.5
9	Bewertetes Kurzzeit-Standstrom (thermischer STABL-Strom)		Die	60	80
10	Bewertungsstrom aus Kurzschluss		Die	63	8
11	Die kumulative Anzahl der Schaltzeiten unter dem Switchieren kurzer Kurzschlussbilder		Mal	15	10
12	Kurzschluss -Kurzschlussdauer		S	4
13	Schließzeit LAT bewertetes Betriebsspannung			≤ 0,1
14	Schaltzeit (bei Nennbetriebsspannung)		S	≤ 0,06
15	Bewertungsbewegung			C-0,3S-Co-180S-Co.
16	Bewertungseröffnungs- und Schließung der Monomkondensator Bank Strom		A	400
17	In Leckage		% Jahre	≤ 1
18	Wassergehalt des Schwefelhexafluorid -GOS (v/v)			≤150x10-9
19	CT14 Federbetriebsmechanismus mit Nennbetriebsspannung
	Schließspule, Öffnungsspannung		V	Sendung: 220 380 IDC): 48 110 220
	Energiespeichermotorspannung		V	IAC): 220 380 (DC): 110 220
20	Schwefelhexafluoridgasgewicht		Kg	8
21	Gewicht des Zirkuil -Breakers [individuelle Betriebsmechanismus		Kg	1400

Struktur- und Montageabmessungen

Arbeitsumgebung:

Artikel: LW8A-40.5 SF6-Leistungsschalter

· Umgebungstemperatur:

· Hoch: + 40 ° 100

· Minimum: -30 ° 100

· Höhe:

· ≤2000 m (für Installationen über dieser Höhe sind Anpassungen des Isolationsniveaus erforderlich).

· Winddruck:

· 700 Pa nicht überschreiten (entspricht Windgeschwindigkeiten von ungefähr 34 m/s).

· Seismischer Widerstand:

· Die Erdbebenintensität bis zu 8 Grad stand.

· Umweltverschmutzung:

· Geeignet für Verunreinigungsniveaus der Klasse I.

· Maximale tägliche Temperaturdifferenz:

· Sollte 25 ° C nicht überschreiten.

· Installation:

· Geeignet für beide auf der Seite montierten und middlen Konfigurationen.

Mögliche Ursachen für den Ausfall des Stromkreises

Artikel: LW8A-40.5 SF6-Leistungsschalter

· Effiziente Bogenlöschung:

· Verwendet SF6 -Gas für die Unterdrückung und Isolierung überlegener Lichtbogen.

· Einpole-Struktur:

· Verfügt über ein einspaltiges einköpfiges Design für jeden Pol.

· Selbstbedingungsprinzip:

· Arbeitet basierend auf dem selbstbedingten Bogenlöschungsmechanismus, um einen zuverlässigen Betrieb unter hohen Verwerfungsbedingungen zu gewährleisten.

· Federbetriebsmechanismus:

· Ausgestattet mit einem CT14 -Frühlingsantrieb für robuste und präzise mechanische Verknüpfung über drei Phasen.

· Einhaltung:

· Entspricht der internationalen StandardsGB1984 ANDIEC62271-100, wodurch Qualität und Sicherheit gewährleistet werden.

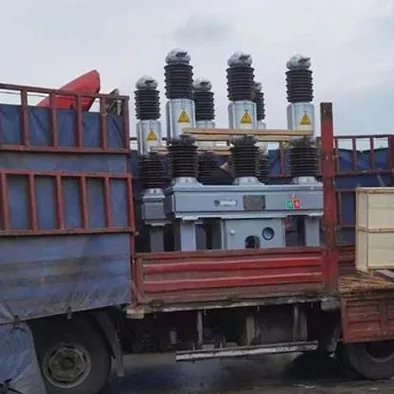

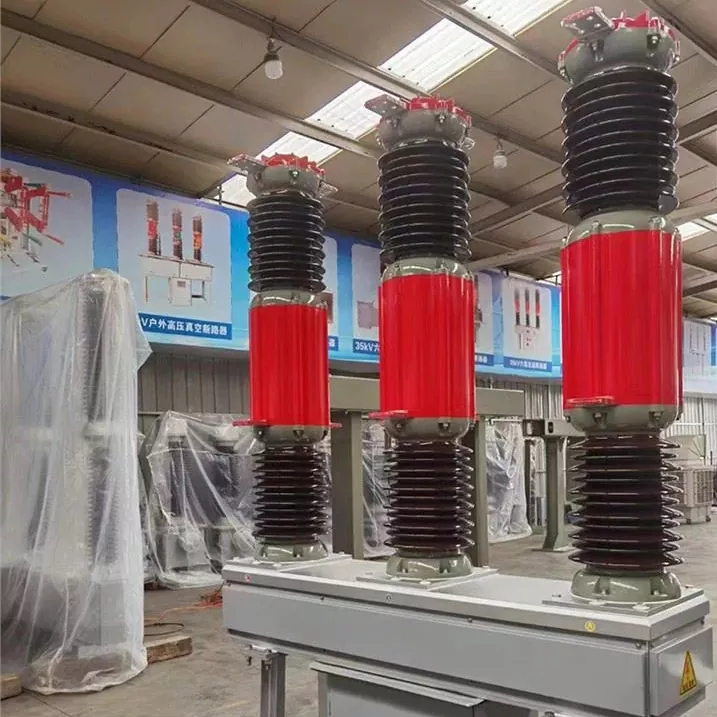

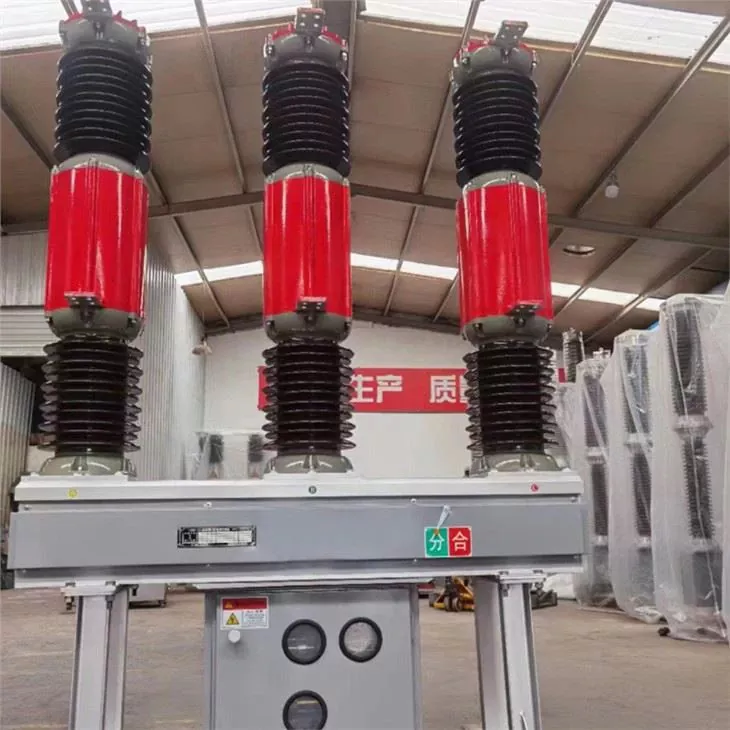

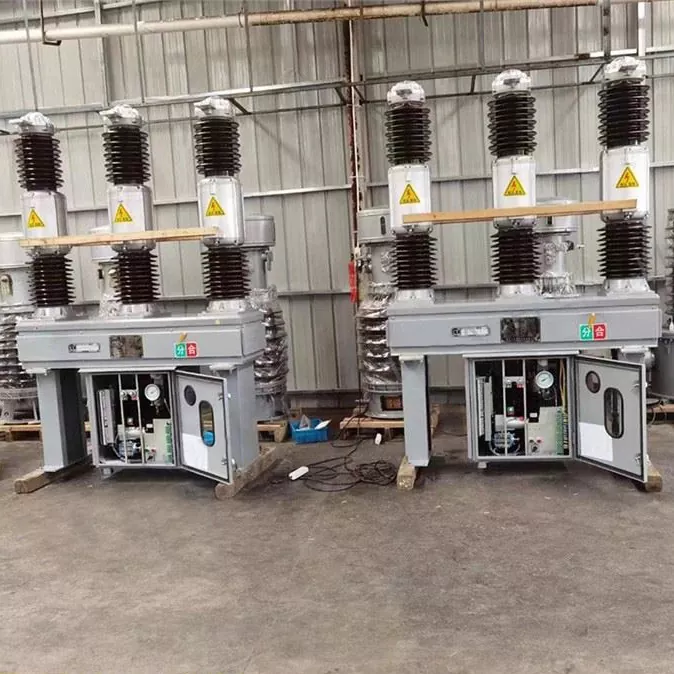

Produkt echter Schuss

FAQ

Artikel: LW8A-40.5 SF6-Leistungsschalter

F1: Wie ist die Nennspannung des LW8A-40.5 SF6-Leistungsschalters?
A1: Die Nennspannung beträgt 40,5 kV.

F2: Was ist das in diesem Leistungsschalter verwendete Unterbrechungsmedium?
A2: Es verwendet Schwefelhexafluorid -Gas (SF6) sowohl als Isolierung als auch als Bogenlöschmedium.

F3: Wie wird der Leistungsschalter betrieben?
A3: Der Leistungsschalter ist mit einem CT14 -Feder -Aktuator ausgestattet, der eine mechanische Verknüpfung von drei Phasen für den synchronen Betrieb ermöglicht.

F4: Entspricht der LW8A-40.5 mit internationalen Standards?
A4: Ja, es entspricht GB1984 und IEC 62271-100 Standards.
