Mittelspannungsschalterschrank

Der Spannungsbereich des Mittelspannungsschalterschranks kann ebenfalls auf innerhalb von 36 kV verlängert werden, einschließlich häufigerer Spannungsniveaus wie 3kV, 6kV, 10 kV, 20 kV und 35 kV.

Anwendungsbereiche: Die Kabiner mit mittlerer Spannungsschalter werden hauptsächlich in städtischen Wohngebieten, öffentlichen Gebäuden, Autobahnen, chemischen Industrien usw. zur Stromübertragung und -verteilung sowie zur Kontrolle und des Auslassvertreters und des Schutzes und Schutzes verwendet.

Was ist ein Mittelspannungsschalterschrank? Die mit Metall verknüpfte Schaltanlage, die eine gute Isolationsleistung für andere Geräte als mit mittleren Spannungsschalter aufweist, verhindert, dass die Durchbrennen von Bögen durch Stromausrüstung die Sicherheit des Stromverbrauchs sicherstellt, und vermeidet auch die Ausdehnung des Fehlerbereichs von Mittelspannungsschalter bei der Verwendung von Elektrizität. Der mittelgroße Spannungsschalterschrank besteht aus zwei Hauptteilen: dem Schrankkörper und dem Leistungsschalter und verfügt über Funktionen wie Overhead -Einlass- und Auslassleitungen, Kabeleinlass- und Auslassleitungen sowie die Busbankverbindung. Der Schrankkörper besteht aus einem Gehäuse, elektrischen Komponenten (einschließlich Isolierteilen), verschiedenen Mechanismen, sekundären Terminals und Verbindungen.

Was sind die Kategorien von Mittelspannungsschalter?

Gemäß der Struktur der Mittelspannungsschalteransicht gibt es verschiedene Kategorien von Mittelspannungsschalter:

(1) Halbvergängliche Mittelspannungsschalter, die Vorderseite und die Seiten des Schranks sind eingeschlossen, die Rückseite und die Busbank sind freigelegt, die Struktur ist einfach, die Kosten sind niedrig, die Sicherheit ist schlecht und es ist kurz vor der Beseitigung, wie z. B. GGLA-Typ.

. Wie Xgn -Typ.

(3) Intervall-Mittelspannungsschaltanlagen vom Typ Intervall, jeder Raum wird durch eine oder mehrere nicht-metallische Partitionen getrennt, und die Sicherheit ist besser. Wie Jyn Typ.

(4) Panzer Mittelspannungsschaltandecke, jeder Raum ist durch Metallpartitionen getrennt und geerdet, mit guter Sicherheit, komplexer Struktur, hoher Verarbeitungsgenauigkeit und geringfügig höherem Preis. Wie Kyn -Typ in China und ZSL ABB.

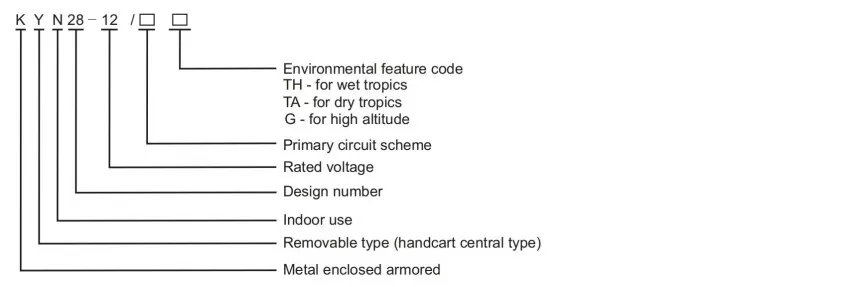

Modellbeschreibung

Haupttechnische Parameter

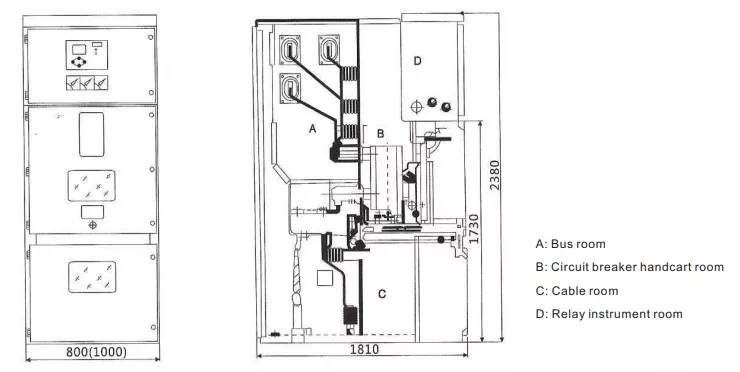

Struktur- und Montageabmessungen

Arbeitsumgebung:

Zu den Anforderungen an die Verwendung von Umgebern der Mittelspannungsschaltanlage gehören Temperatur, Luftfeuchtigkeit, Höhe, Luftqualität und andere Aspekte.

1. Temperaturanforderungen: Die Temperaturanforderungen an mittlere Spannungsschaltanforderungen betragen im Allgemeinen -5 ℃ ~+40 ℃. Wenn die Temperatur diesen Bereich überschreitet, werden die elektrische Leistung, die mechanische Leistung und das Schutzniveau des Elektroschranks betroffen.

‌2. Feuchtigkeitsanforderungen ‌: Der Luftfeuchtigkeitsanforderungen an Mittelspannungsschaltanforderungen besteht im Allgemeinen, dass die relative Luftfeuchtigkeit 50%nicht überschreitet. Wenn die Luftfeuchtigkeit zu hohen

3. Höhenanforderungen: Für Bereiche in großer Höhe muss die Mittelspannungsschalter mit reduzierter Kapazität verwendet oder Spannungstests gemäß den relevanten Standards ausgesetzt sein. Beispielsweise sind in einer Höhe von 3.000 Metern eine Isolationskorrektur und die Widerstandsspannungstests erforderlich, um den normalen Betrieb der Ausrüstung sicherzustellen.

4‌. Luftqualitätsanforderungen: Die Luftqualitätsanforderungen an mittlere Spannungsschaltanforderungen sind relativ hoch und enthalten im Allgemeinen keine korrosiven Gase, Staub und andere schädliche Substanzen. Wenn diese schädlichen Substanzen in der Luft existieren, beschädigen sie die elektrische Geräte und beeinflussen die Lebensdauer und die Sicherheit der Ausrüstung.

Vorteile und Merkmale von SwitchGear

Die Hauptmerkmale und Vorteile der Mittelspannungsschaltanlage umfassen die folgenden Aspekte:

1. Hochleistungsparameter: Die Mittelspannungsschaltanlage verfügt über hervorragende Leistungsparameter, wie z. Beispielsweise erreicht der Blitzimpuls die Spannung der Mittelspannungsschalterstehnung 75 kV, und der Nennzeit-Kurzzeit-Standstrom kann 25-40ka erreichen. Es kann stabil unter verschiedenen Hochspannungsumgebungen funktionieren, effektiv widerstehen, dass Fehlerschocks wie Überspannungs- und Kurzschlussstrom im Stromversorgungssystem sind und die Kontinuität der Stromversorgung gewährleisten.

2. Gute Isolier- und Lichtbogenleistung: Die Mittelspannungsschaltanlage ist mit guter Isolierung und Lichtbogenleistung ausgelegt. Beispielsweise erreicht die interne Lichtbogenkapazität der Mittelspannungsschaltanlage 31,5 ka/4s und 40 ka/0,5 Sekunden, was dem AFLR-Standard der IAC-Ebene entspricht, die Auswirkung der ARC-ARC effektiv einschränken, die Beschädigung des Schranks und der umliegenden Ausrüstung reduzieren und die Sicherheit von Personal und Ausrüstung sicherstellen.

3.. Modulares und miniaturisiertes Design: Die Mittelspannungsschalteranlage verwendet normalerweise modulares Design, das leicht zu produzieren, zusammenzustellen, zu warten und zu überarbeiten zu können. Beispielsweise ist der Schrank der mittelspannenden Schaltanwäsche in unabhängige funktionelle Einheiten wie den Busschelbaum, den leitenden Unterbrecherraum, den Kabelraum und den Steuerfach unterteilt. Die Größe und Verbindungsschnittstelle jeder Einheit sind standardisiert, was für den Fehlerort und die Isolation geeignet ist, wodurch die Stromausfallzeit und die Wartungskosten gesenkt werden.

4. Darüber hinaus beträgt die Schrankbreite einiger Modelle nur 550 mm, was den Bodenraum stark reduziert und für Orte mit engen Landressourcen geeignet ist.

5. Intelligent functions: Modern medium-voltage switchgear has a variety of intelligent functions, including embedded intelligent temperature monitoring, vacuum arc chamber characteristic monitoring, trolley cabinet intelligent monitoring, mechanical characteristics and secondary circuit monitoring, etc., which can grasp the equipment operation status in real time, discover potential fault hazards in time, provide data support for predictive maintenance, reduce equipment failure rate, and intelligent control and operation functions such as electric Trolley- und Bodenmesserkontrolle, Überwachung und Schutz usw. verbessern den Grad der Automatisierung der Ausrüstung und die Sicherheit der Betriebssicherheit. 6. Hohe Sicherheitsgarantie: Die mittelspannende Schaltanwendung ist mit fünf Protest und anderen Sicherheitsmaßnahmen ausgelegt. Beispielsweise nimmt die mittelspannende Schaltanlage ein Fünf-Schutz-Verriegelungsdesign an, um eine Fehloperation zu verhindern, wie z. B. das Schieben und Ziehen des Leistungsschalters unter Last, Fehlöffnung und Fehlschließung des Leistungsschalters usw. und grundlegend sicherzustellen, dass die Sicherheit der Betreiber sichergestellt wird.

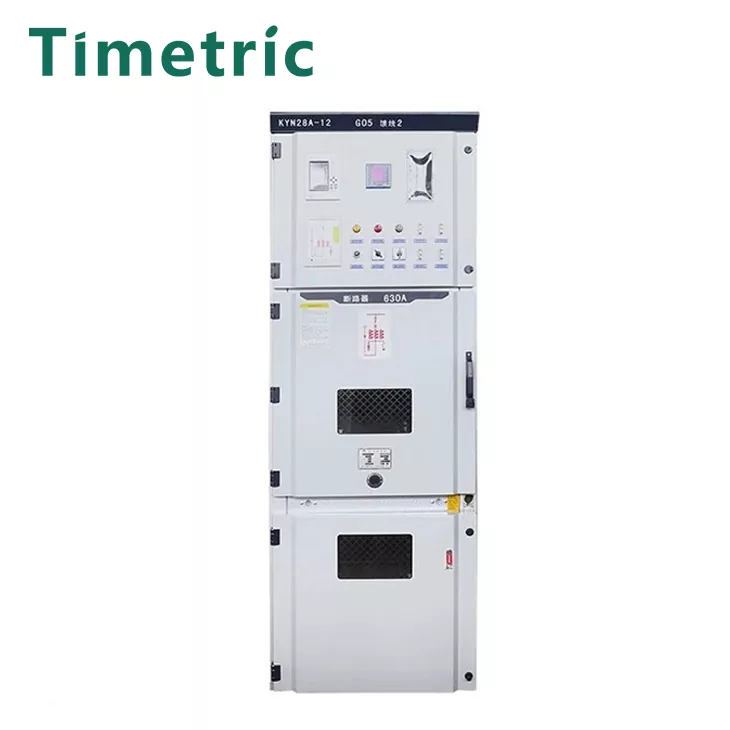

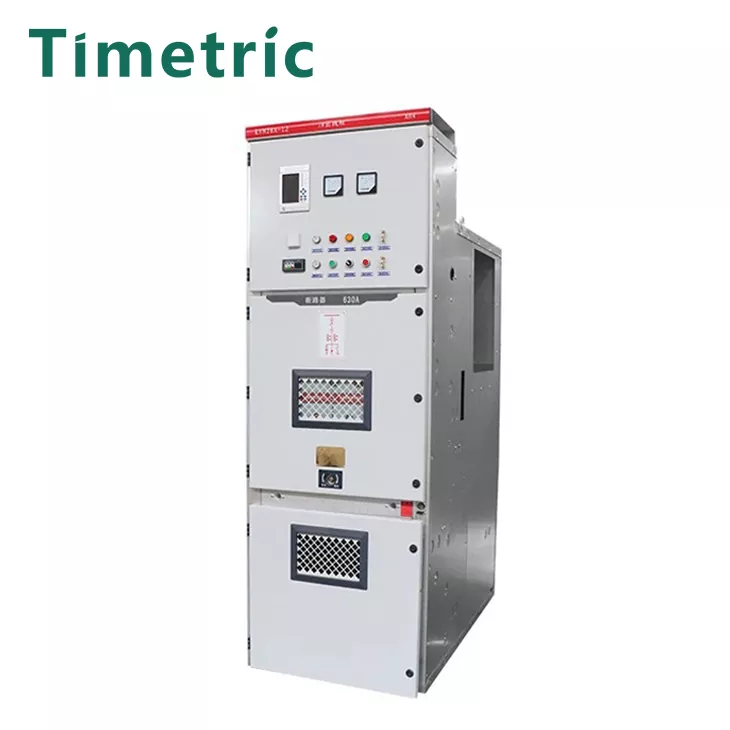

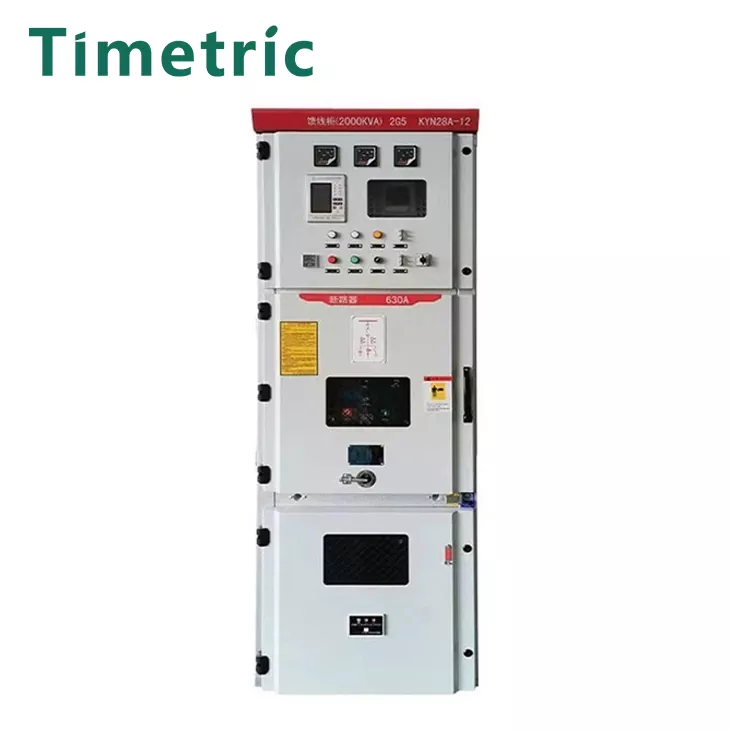

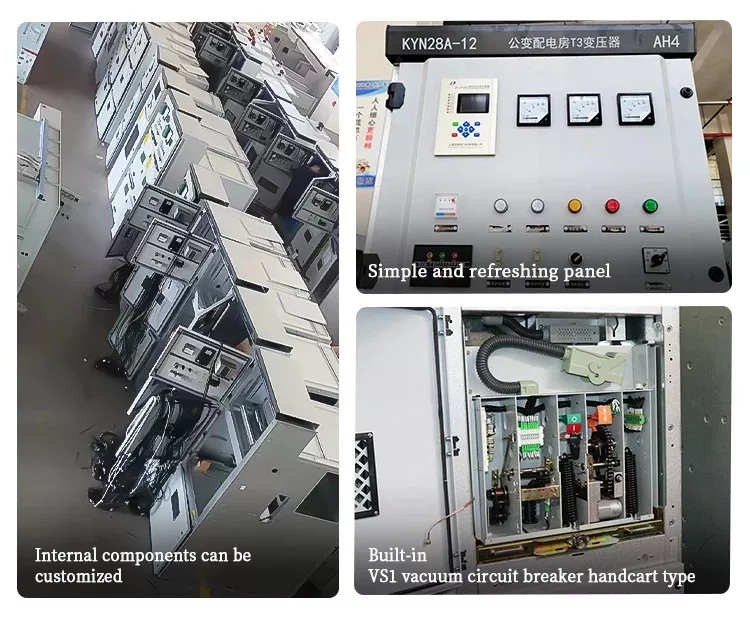

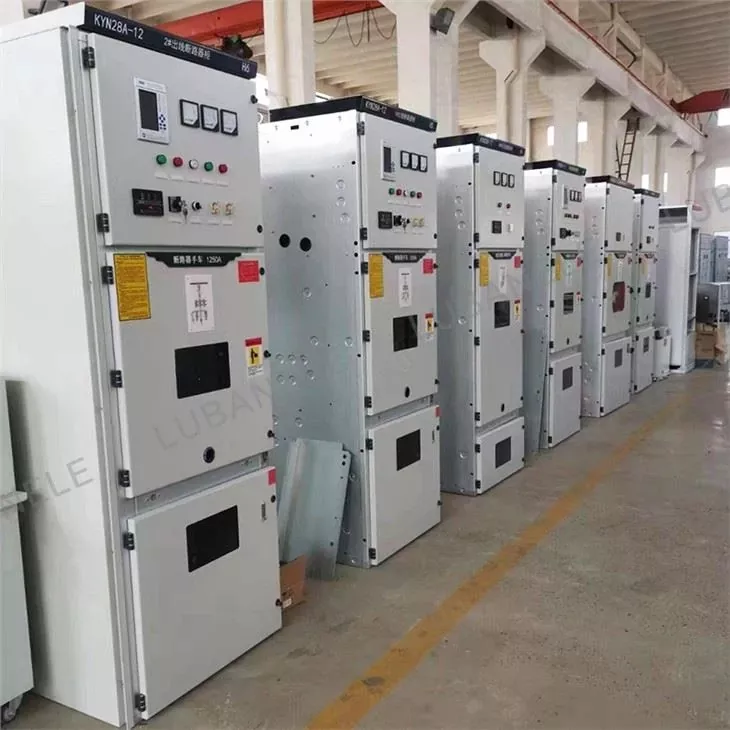

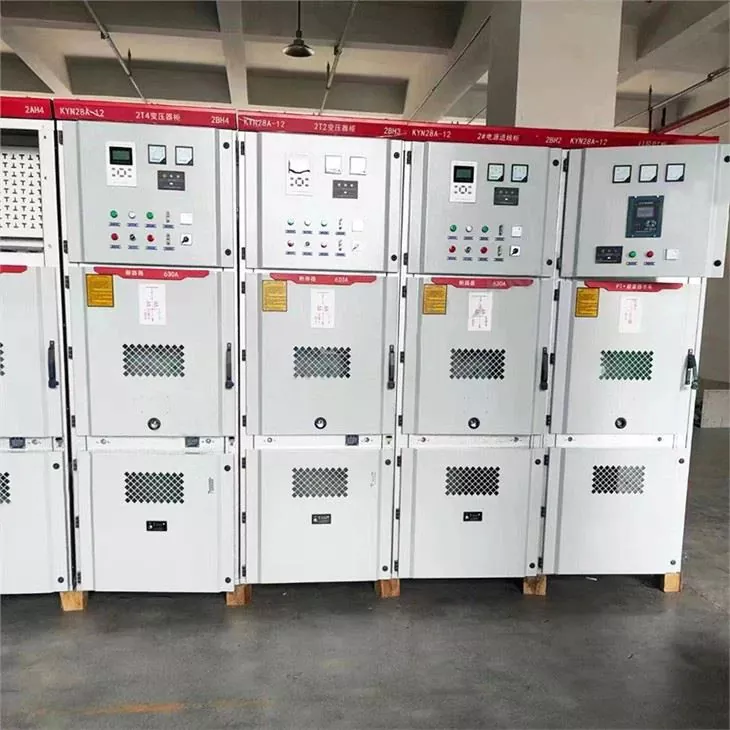

Produkt echter Schuss

FAQ

Kann Ihr Unternehmen Produkte gemäß meinen Anforderungen anpassen?

Ja, wir können Produkte entsprechend den Kundenanforderungen anpassen. Im Allgemeinen müssen Kunden nur: Schaltungslayout, Spannung, Strom usw. bereitstellen.

Was ist Ihre schnellste Lieferzeit?

Normalerweise akzeptieren wir Kundenanfragen. Nachdem die technischen Parameter des Switch-Kabinetts angeschlossen sind, dauert es 1-2 Tage, um eine Preisliste auszugeben und mit Kunden über die Produktions- und Lieferzeit basierend auf der tatsächlichen Situation zu kommunizieren.

Wie ist Ihr After-Sales-Service?

Wir unterstützen eine 1-Jahres-Garantie. Das normale Zitat enthält keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
