Warum ist ein seitlicher Innenraum-Vakuum-Leistungsschalter eine kluge Wahl für moderne Mittelspannungssysteme?

Artikelzusammenfassung:Ein zuverlässiger Leistungsschalter ist für den Schutz elektrischer Mittelspannungssysteme vor ungewöhnlichen Strömen und Kurzschlüssen unerlässlich. DerSeitlicher Innen-Vakuum-Leistungsschaltergeliefert vonShuyiist für Stromverteilungsanwendungen in Innenräumen konzipiert, die zuverlässiges Schalten, Schutz und häufigen Betrieb erfordern. Mit einem Design der 12-kV-Klasse, einer dreiphasigen AC-50-Hz-Konfiguration, mehreren Nennströmen und flexiblen festen oder ausfahrbaren Installationsoptionen kann es ein breites Spektrum an Industrie- und Stromverteilungsanforderungen unterstützen.

Inhaltsverzeichnis

1. Was ist ein seitlicher Vakuum-Leistungsschalter für den Innenbereich?
2. Warum ist eine Vakuumunterbrechung wichtig?
3. Was sind die Hauptmerkmale?
4. Was sind die technischen Spezifikationen?
5. Wo kann es angewendet werden?
6. Wie sollten Käufer das richtige Modell auswählen?
7. Wie können Leistung und Lebensdauer aufrechterhalten werden?
8. Häufig gestellte Fragen

Was ist ein seitlicher Vakuum-Leistungsschalter für den Innenbereich?

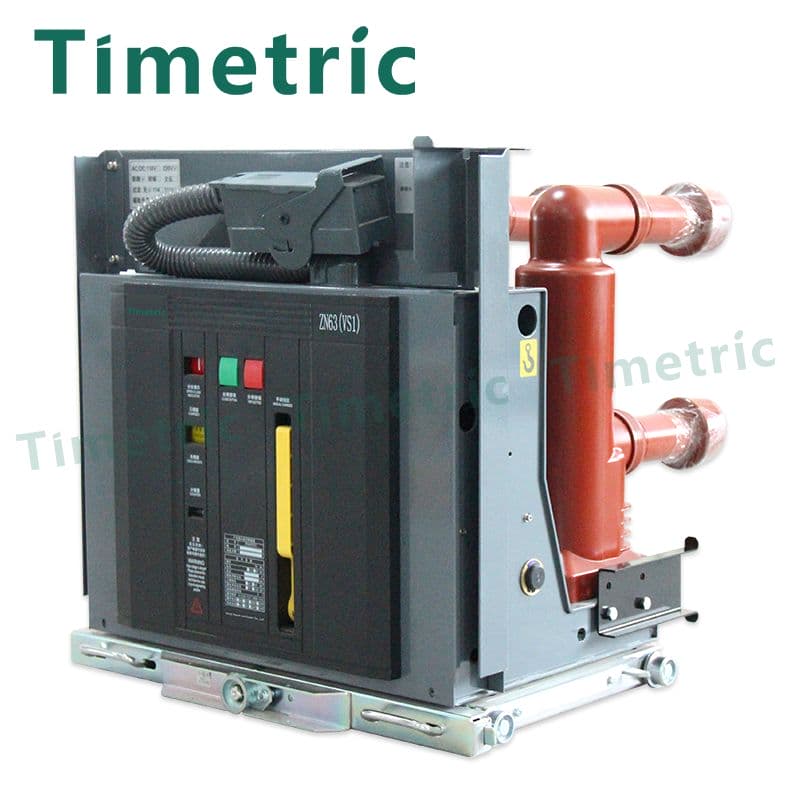

A Seitlicher Innen-Vakuum-Leistungsschalterist ein Mittelspannungs-Schalt- und Schutzgerät für elektrische Verteilungssysteme in Innenräumen. Sein Hauptzweck besteht darin, normale Betriebsströme zu steuern und gleichzeitig Fehlerströme, einschließlich Kurzschlussströme, sicher zu unterbrechen. Das von Wenzhou Shuyi Import and Export Co., Ltd. gelieferte Timetric-Modell ist für dreiphasige Wechselstromsysteme konzipiert und eignet sich besonders für Anwendungen, die häufige Schaltvorgänge erfordern.

Den Produktinformationen des Herstellers zufolge ist der Leistungsschalter um einen integrierten Aktuator und Hauptschalterkörper herum konstruiert. Es kann als fest montierte Einheit konfiguriert oder durch Hinzufügen eines speziellen Vorschubmechanismus in eine ausfahrbare Konfiguration umgewandelt werden. Es kann auch an Schränke wie XGN2 und GG1A angepasst und mit KYN28A-12 (GZS1) oder XGN-Schaltanlagen koordiniert werden.

Diese Flexibilität macht die Ausrüstung für Elektroingenieure, Schaltanlagenintegratoren, Stromverteilungsunternehmen und Käufer relevant, die einen chinesischen Hersteller suchen, der in der Lage ist, maßgeschneiderte Mittelspannungslösungen zu liefern.

Warum ist eine Vakuumunterbrechung wichtig?

Die Vakuumunterbrechungstechnologie wird häufig in Mittelspannungs-Leistungsschaltern eingesetzt, da die Vakuumumgebung ein wirksames Medium zum Löschen des Lichtbogens darstellt, der beim Trennen von Kontakten entsteht.

Im Fehlerfall muss der Schutzschalter den Strom schnell und zuverlässig unterbrechen. Bei einem Vakuum-Leistungsschalter ist der Unterbrecher so konzipiert, dass er den Lichtbogen während der Kontakttrennung kontrolliert und die elektrische Isolierung nach der Unterbrechung wiederherstellt. Dieses Prinzip unterstützt eine zuverlässige Schaltleistung und vermeidet gleichzeitig die Notwendigkeit herkömmlicher Lichtbogenlöschgase im Inneren des Unterbrechers.

• Zuverlässige Störungsunterbrechung:Hilft, abnormale Strombedingungen von nachgeschalteten Geräten zu isolieren.
• Häufige Schaltfähigkeit:Geeignet für Anlagen, in denen es regelmäßig zu Schaltvorgängen kommt.
• Kompakte Geräteintegration:Die Vakuumschaltkammertechnik kann in Mittelspannungsschaltanlagen integriert werden.
• Eignung zur Innenaufstellung:Speziell für die Stromverteilung in Innenräumen entwickelt.
• Betriebsstabilität:Richtig ausgewählte und gewartete VCBs sorgen für eine zuverlässige Schaltleistung.

Was sind die Hauptmerkmale eines seitlichen Vakuum-Leistungsschalters für den Innenbereich?

Bei der Auswahl eines Leistungsschalters geht es um mehr als nur die Prüfung der Nennspannung. Die mechanische Konfiguration, die Stromkapazität, die Schrankkompatibilität, die Installationsmethode und die Betriebsanforderungen haben alle Einfluss darauf, ob ein Leistungsschalter für ein bestimmtes Projekt geeignet ist.

1. Mittelspannungsschutz und -steuerung

Das Produkt ist für Innenanwendungen der 12-kV-Klasse konzipiert und bietet elektrischen Schutz und Steuerung innerhalb von Stromversorgungssystemen. In den veröffentlichten Spezifikationen des Herstellers ist auch eine 24-kV-Option aufgeführt, daher sollten Käufer vor der Bestellung die genaue Konfiguration und die geltenden Nennwerte überprüfen.

2. Mehrere aktuelle Bewertungen

Zu den aufgeführten Nennstromoptionen gehören:630A, 1250A, 2000A, 3150A und 4000A. Mit diesem Sortiment können Ingenieure den Leistungsschalter an unterschiedliche Lastkapazitäten und Schaltanlagenanforderungen anpassen.

3. Feste oder ausfahrbare Konfiguration

Ein großer Vorteil des Designs ist seine Flexibilität bei der Installation. Es kann als fest montierte Einheit verwendet oder als ausfahrbare Einheit mit einem speziellen Vorschubmechanismus konfiguriert werden. Dies kann besonders bei Schaltanlagenkonstruktionen nützlich sein, bei denen der Gerätezugang und Wartungsverfahren wichtige Aspekte sind.

4. Dreipolige Konfiguration

Die veröffentlichte Spezifikation identifiziert eine dreipolige Konfiguration, wodurch der Leistungsschalter für dreiphasige Wechselstromverteilungssysteme geeignet ist.

5. Robuste Baumaterialien

Zu den aufgeführten Materialien zählen Eisen, Rotkupfer und Epoxidharz, wobei als Oberflächenbehandlung Kunststoffspritzen zum Einsatz kommt. Diese Materialauswahl unterstützt die Anforderungen an die mechanische Struktur, die elektrische Leitung und die Isolierung innerhalb der Gesamtbaugruppe.

Was sind die technischen Spezifikationen?

Technische Parameter sollten immer anhand des gesamten Entwurfs des elektrischen Systems überprüft und nicht einzeln bewertet werden. Die folgende Tabelle fasst die wichtigsten für diese Produktfamilie veröffentlichten Spezifikationen zusammen.

Diese Angaben basieren auf den veröffentlichten Produktinformationen des Herstellers. Für ein konkretes Projekt sollten Käufer vor der endgültigen Beschaffung das vollständige technische Datenblatt anfordern, einschließlich Kurzschlussausschaltvermögen, Nennkurzzeitstrom, Angaben zum Antriebsmechanismus, Isolationsniveau, mechanischer Lebensdauer, Steuerspannung und geltenden Normen.

Wo kann es angewendet werden?

Ein seitlicher Vakuum-Leistungsschalter für Innenräume ist besonders relevant für Mittelspannungs-Stromverteilungsumgebungen in Innenräumen, in denen zuverlässiges Schalten und Schutz erforderlich sind.

• Industrielle Stromverteilungssysteme
• Mittelspannungsschaltanlagen
• Elektrische Verteilungsnetze in Fabriken
• Kommerzielle und infrastrukturelle Energiesysteme
• Eingangs- und Abgangsschutz des Transformators
• Motor- und Industrielaststeuerungssysteme
• Verteilerstationen und elektrische Innenräume
• Modernisierungs- und Ersatzprojekte für Schaltanlagen

Aufgrund seiner Kompatibilität mit verschiedenen Schrankanordnungen kann es auch für Schaltanlagenhersteller und Elektroinstallateure nützlich sein, die kundenspezifische Verteilerbaugruppen entwickeln. Die Angaben des Herstellers weisen ausdrücklich auf die Kompatibilität mit mehreren festen und mittleren Schaltanlagenkonfigurationen hin.

Wie sollten Käufer das richtige Modell auswählen?

Für Beschaffungsteams sollte die Auswahl eines Vakuum-Leistungsschalters mit den elektrischen Eigenschaften der Installation und nicht nur mit dem Preis beginnen. Eine strukturierte Bewertung kann Kompatibilitätsrisiken reduzieren und die Betriebssicherheit langfristig verbessern.

1. Systemspannung bestätigen:Überprüfen Sie, ob das Projekt 12 kV oder eine andere Spannungsklasse erfordert.
2. Berechnen Sie den erforderlichen Nennstrom:Vergleichen Sie Dauerlaststrom, Transformatorkapazität und zukünftige Erweiterungsanforderungen.
3. Kurzschlussanforderungen prüfen:Der Leistungsschalter muss über eine für die Installation geeignete Unterbrechungs- und Widerstandsfähigkeit verfügen.
4. Bewerten Sie die Schrankkompatibilität:Bestätigen Sie Abmessungen, Montagepositionen, Schnittstellen, Verriegelungen und Anschlussanordnungen.
5. Wählen Sie zwischen fester oder ausfahrbarer Konstruktion:Berücksichtigen Sie die Wartungsstrategie und die Schaltanlagenarchitektur.
6. Kontrollanforderungen bestätigen:Überprüfen Sie den Antriebsmechanismus, die Hilfskontakte, die Auslöse-/Schließkreise und die Steuerspannung.
7. Rezensionsdokumentation:Fordern Sie Zeichnungen, Testberichte, technische Spezifikationen und die entsprechende Compliance-Dokumentation an.

Für Käufer, die von einem chinesischen Hersteller oder Lieferanten beziehen, ist die technische Kommunikation vor der Produktion besonders wichtig. Kundenspezifische Abmessungen und Konfigurationen sollten vor Beginn der Fertigung schriftlich bestätigt werden.

Wie können Leistung und Lebensdauer aufrechterhalten werden?

Selbst ein gut konstruierter Vakuum-Leistungsschalter erfordert eine entsprechende Inspektion und Wartung. Ein praktisches Wartungsprogramm sollte auf den Anweisungen des Herstellers, den örtlichen Elektrovorschriften, der Betriebsumgebung und der Schalthäufigkeit basieren.

• Überprüfen Sie regelmäßig die äußere Isolierung und die sichtbaren Oberflächen.
• Überprüfen Sie die mechanischen Betriebskomponenten auf ungewöhnlichen Verschleiß oder Lockerheit.
• Überprüfen Sie die elektrischen Anschlüsse und den festen Sitz der Klemmen gemäß den Wartungsverfahren.
• Überwachen Sie ungewöhnliche Betriebsgeräusche, Vibrationen oder Schaltverhalten.
• Überprüfen Sie die Verriegelungsmechanismen dort, wo der Leistungsschalter in die Schaltanlage integriert ist.
• Sorgen Sie für angemessene Sauberkeit und Umgebungsbedingungen im Elektroraum.
• Führen Sie geplante elektrische und mechanische Tests gemäß den geltenden Normen und Herstellerempfehlungen durch.

Die Wartungsanforderungen können je nach Leistungsschalterkonfiguration und Anwendung erheblich variieren. Daher sollten Projektbetreiber die technische Dokumentation des Herstellers als primäre Referenz nutzen und sich nicht auf ein generisches Wartungsintervall verlassen.

Häufig gestellte Fragen zu seitlichen Vakuum-Leistungsschaltern für Innenräume

1. Welcher Spannungsbereich ist für den seitlichen Vakuum-Leistungsschalter für den Innenbereich aufgeführt?

Die veröffentlichte Produktspezifikation listet einen Nennspannungsbereich von auf12/24kV. Käufer sollten vor der Bestellung die für ihr Projekt erforderliche genaue Spannungskonfiguration bestätigen.

2. Welche Nennstromoptionen gibt es?

Die aufgeführten Optionen sind630A, 1250A, 2000A, 3150A und 4000A. Die geeignete Nennleistung hängt von der elektrischen Last und dem Systemdesign ab.

3. Kann der Leistungsschalter als ausfahrbare Einheit verwendet werden?

Ja. Das Produkt kann als fest montierte Einheit verwendet werden und kann mithilfe eines speziellen Vorschubmechanismus auch als ausfahrbare Einheit konfiguriert werden.

4. Welche Materialien werden im Produkt verwendet?

In der Spezifikation des Herstellers sind Eisen, Rotkupfer und Epoxidharz als die wichtigsten aufgeführten Materialien aufgeführt, wobei zur Oberflächenbehandlung Kunststoffspritzen eingesetzt wird.

5. Was ist die typische Produktionsvorlaufzeit?

Der Hersteller gibt an, dass Musterbestellungen im Allgemeinen etwa 7 Tage dauern, während die Massenproduktion in der Regel 20–30 Tage nach Anzahlung und endgültiger Produktfreigabe erfolgt. Die tatsächliche Vorlaufzeit sollte entsprechend den Projektanforderungen mit dem Vertriebsteam bestätigt werden.

6. Warum sollten Käufer mit einem erfahrenen Hersteller zusammenarbeiten?

Mittelspannungsschaltanlagen erfordern eine genaue elektrische und mechanische Abstimmung. Ein erfahrener Hersteller kann Käufern dabei helfen, vor der Lieferung Konfiguration, Abmessungen, Schrankkompatibilität, Produktionsanforderungen und technische Dokumentation zu bestätigen.

Fazit: Ist ein seitlicher Vakuum-Leistungsschalter für den Innenbereich eine Überlegung wert?

A Seitlicher Innen-Vakuum-Leistungsschalterkann eine praktische Lösung für die Mittelspannungs-Stromverteilung in Innenräumen sein, bei der zuverlässiges Schalten, Fehlerschutz, Konfigurationsflexibilität und Schrankintegration wichtig sind. Das Timetric-Produkt vonWenzhou Shuyi Import und Export Co., Ltd.bietet mehrere Nennströme, dreipolige Konstruktion, feste oder ausfahrbare Installationsoptionen und Kompatibilität mit mehreren Schaltanlagenkonfigurationen.

Für Ingenieure, Schaltanlagenhersteller, Händler und industrielle Einkäufer besteht der effektivste Beschaffungsansatz darin, Spannung, Strom, Kurzschlussleistung, Montageanordnung, Schrankkompatibilität, Dokumentation und Kundendienst gemeinsam zu bewerten. Wenn Sie auf der Suche nach einem zuverlässigen chinesischen Lieferanten oder Hersteller für Ihr Mittelspannungsprojekt sind,Kontaktieren Sie unsum Ihre technischen Anforderungen, Anpassungsoptionen, Preise und Lieferpläne zu besprechen.
