SF6 Gas isoliertes Ring -Hauptgerät

SF6 Gas isoliertes Ring -Hauptgerät: SF6 -Gas wird als Bogenlösch- und Isoliermedium verwendet; Der Schaltschrank ist eine vollständig versiegelte, vollständig isolierte Struktur; Die Teile der Busbank, der Schalter und der lebenden Teile sind vollständig in ein rostfreies Stahlgehäuse eingeschlossen. Der Hohlraum ist mit SF6 -Gas gefüllt, und das Schutzniveau erreicht IP67; Die gesamte Schaltanlage ist durch externe Umgebungsbedingungen völlig unberührt, und der normale Betrieb des Schalters kann auch in extremen Fällen (wie kurzfristigem Wassertauchen) sichergestellt werden, und das Produkt ist frei von Wartung für die Leben. Der Schalterschrank verfügt über ein komplettes "fünfsicheres" ineinandergreifendes Gerät, mit dem Personal- und Geräteausfälle, die durch einen unsachgemäßen menschlichen Betrieb verursacht werden, vollständig beseitigt. Alle Schalterschränke verfügen über zuverlässige und sichere Druckentlastungskanäle, die die persönliche Sicherheit der Betreiber auch in extremen Fällen gewährleisten können. Der Schalterschrank ist in zwei Arten unterteilt: feste Einheitskombination und erweiterbare Einheitskombination. Der Schaltschrank tritt normalerweise von vorne ein und verlässt sie und kann auch die Seitenauslass oder die Seitenausdehnung gemäß verschiedenen Installationspositionen realisieren. Der Schrank ist klein und einfach zu installieren. Dies kann für die Verwendung an Stellen mit kleinem Raum und einer harten Umgebung geeignet sein. Der Schalterschrank kann mit elektrischen, Fernbedienungs- und Überwachungsgeräten gemäß den verschiedenen Bedürfnissen der Benutzer ausgestattet werden.

GB/T3804 3,6 kV ~ 40,5 kV Hochspannungswechselstromlastschalter

GB/T1984 Hochspannung Wechselstromleiterschalter

GB/T16926 Hochspannung Wechselstromlastschalter-Kombination Gerät

GB/T1985 Hochspannung AC -Trennzeichen und Erdungsschalter

GB/T3906 3,6 kV ~ 40,5 kV AC-Metall-eingeläutete Schaltanlage und Steuergeräte

GB/T11022 Häufige technische Anforderungen für Hochspannungsschalter- und Steuergerätestandards

GB/T4208 Gehäuseschutznote (IP -Code)

DL/T404 3,6 kV ~ 40,5 kV AC-Metall-eingeschlossene Schaltanlage und Steuergeräte

GB/T311.1 Isolationskoordination Teil 1: Definition, Prinzipien und Planung

12KV Ring Network Cabinet (Box) Standardisierte Design- und Anpassungsplan (2022 Version)

Haupttechnische Parameter

Struktur- und Montageabmessungen

Arbeitsumgebung:

TIMETRIC ELEKTRICSF6 GAS Isoliert Ring Haupteinheit Nutzungsumgebung:

1.AMBIENT TEMPERT: -40ºC ~+45ºC;

2.Relative Luftfeuchtigkeit: Täglicher Mittelwert nicht über 95%, monatlich nicht über 90%;

3. Ausdehnung: 4000 m nicht überschreiten;

4. Die Installationsstelle sollte frei von Feuer, explosive Gefahr, schwerwiegende Verschmutzung, chemischer Korrosion oder schwerer Vibration sein.

Vorteile und Merkmale von SwitchGear

Die timetrischen elektrischf6 gas isolierten Ring -Haupteinheit enthalten die folgenden Aspekte:

1. Sicher und zuverlässig: Das aufblasbare Kabinett verwendet hochwertiges SF6-Gas, das eine starke negative Ladung und eine hervorragende Isolationsleistung aufweist. In einem gleichmäßigen elektrischen Feld beträgt die Isolationsfestigkeit etwa das 2- bis dreimal so hoch wie die von Luft und ist ungiftig und geruchlos. Es ist auch nicht flammbar, verfügt über eine hervorragende Lichtbogenlöschleistung und Kühlleistung, sodass der Lastschalter den Bogen nach dem Abschneiden des Stroms schnell und zuverlässig löschen kann.

2. kleiner Größe. Die Verwendung von SF6 -Gas mit hervorragender Isolationsleistung macht den aufblasbaren Kabinett kleiner, leichter und kompakter über die Prämisse von Leistung, Sicherheit und Zuverlässigkeit, was den Benutzern erheblich sparen kann.

3.. Fortgeschritten und flexibel. Das aufblasbare Schrank nimmt international fortschrittliche Konzepte und Produktionstestmethoden an, wodurch die gesamte Produktreihe einfach in der Struktur, flexibel in Betrieb und ineinander zuverlässig ist. Darüber hinaus verwendet es Advanced Senssing Technology und die neuesten Mikrocomputer -Schutzgeräte. Eine Vielzahl von technischen Lösungen kann bereitgestellt werden, um verschiedene Benutzeranforderungen zu erfüllen.

4. Vollmodulares Design, vollständig geschlossene Struktur und umfassende Expansion. Der aufblasbare Schrank ist eine neue Generation von kompakten modularen Schaltanlagen. Die Gasbox ist aus hochwertigen 3-mm-Edelstahlplatten geschweißt, und alle Hochspannungs-Live-Teile (wie Vakuumschalter, Lastschalter und Bushaben) sind in einer mit SF6-Gas gefüllten Schachtel versiegelt. Die gesamte Produktserie verfügt über eine modulare Struktur, wie z. B. Einheitentyp und universelle Box -Typ. Jedes Modul hat eine eigene Funktion und eine separate Metallhülle, die nach Belieben erweitert werden kann.

5. Allwetter-Anpassungsfähigkeit. Das gasgefüllte Kabinett nimmt eine geschlossene Struktur an, und das primäre Leitsystem ist vollständig unabhängig von der Arbeitsumgebung mit SF6 als Medium und wird von der äußeren Umgebung nicht beeinflusst (wie: Kondensation, Verschmutzung, Salzspray, kleine Tiere und Chemikalien usw.). Es ist wirklich wartungsfrei, für verschiedene harte Orte geeignet und verfügt über eine starke Fähigkeit zur Anti-Immersion. Die Luftbox und der Sicherungskasten haben das Schutzniveau von IP67 erreicht. Stellen Sie unseren Benutzern ein zuverlässiges Stromversorgungssystem sowie ein wirtschaftlicher Betrieb und Wartungskosten zur Verfügung.

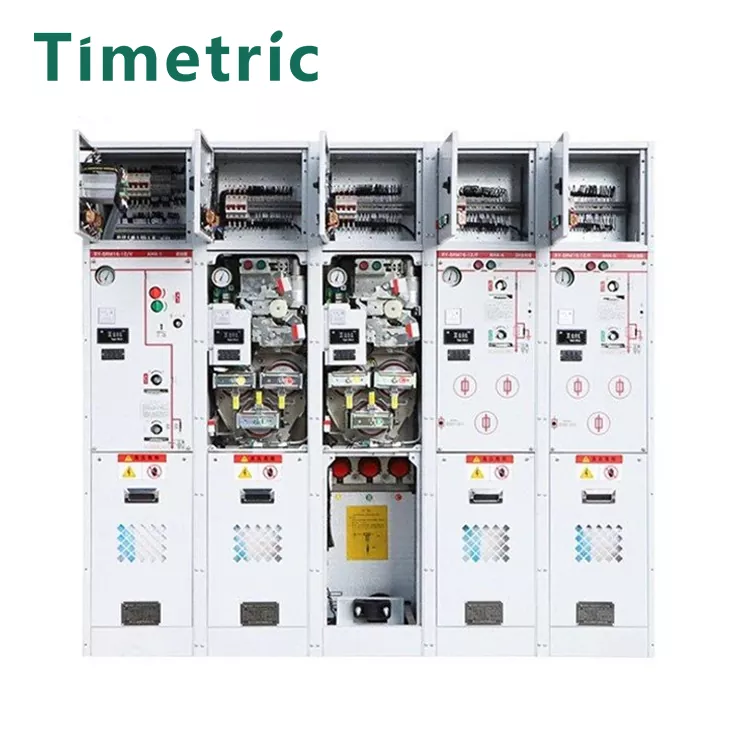

Produkt echter Schuss

FAQ

Kann Ihr Unternehmen Produkte gemäß meinen Anforderungen anpassen?

Ja, wir können Produkte entsprechend den Kundenanforderungen anpassen. Im Allgemeinen müssen Kunden nur: Schaltungslayout, Spannung, Strom usw. bereitstellen.

Was ist Ihre schnellste Lieferzeit?

Normalerweise akzeptieren wir Kundenanfragen. Nachdem die technischen Parameter des Switch-Kabinetts angeschlossen sind, dauert es 1-2 Tage, um eine Preisliste auszugeben und mit Kunden über die Produktions- und Lieferzeit basierend auf der tatsächlichen Situation zu kommunizieren.

Wie ist Ihr After-Sales-Service?

Wir unterstützen eine 1-Jahres-Garantie. DerDas normale Zitat beinhaltet keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
