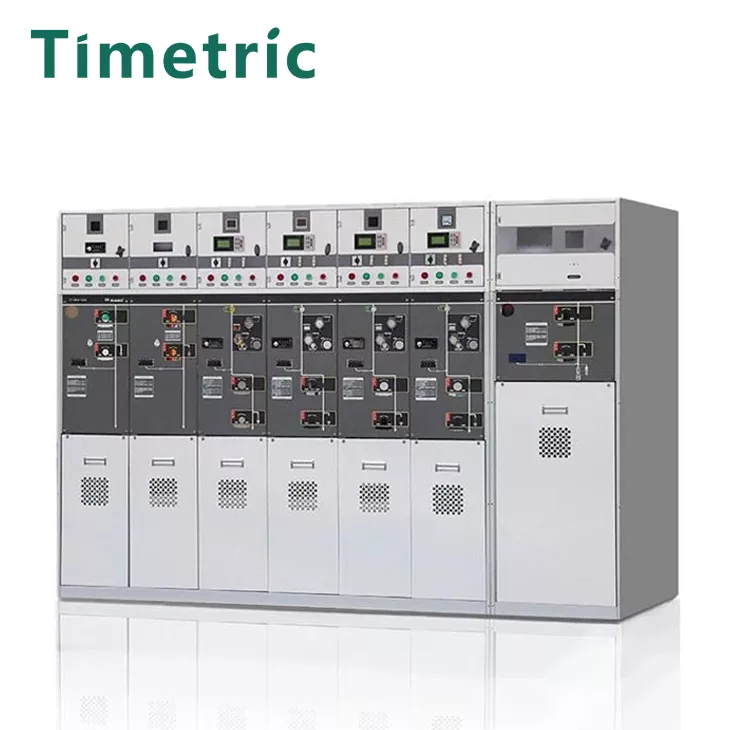

XGN -12 (z) T630-20 Serie 10kV Grenzschalter Schaltschalter Schaltanlage

1. TIMETRIC XGN -12 (Z) T630-20 Serie 10kV Grenzschalter Schaltschalter II und III -Ring -Haupteinheit ist eine neue Generation der Ringhaupteinheit mit Schwefelhexafluorid -Lastschalter als Hauptschalter. Es verwendet Luftisolierung, kompakte und einfache Struktur, flexible Betrieb, einfache Installation und verfügt über mehrere ineinandergreifende Funktionen. Es kann im Vertriebsnetzwerkautomationssystem mit elektrischem Mechanismus, PT, CT, UPS, RTU usw. häufig eingesetzt werden. Mit modernen Sensortechnologie und Schutzrelais kann es den sich ändernden Anforderungen des Marktes mit seiner fortschrittlichen technischen Leistung, leichten und flexiblen Montageschema vollständig erfüllen.

Timetric Electric XGN -12 (Z) / T630-20 Serie 10kV Grenzschalter Schaltschalter, grundlegende Schaltereinheiten umfassen Lastschalterschrank, Kombination elektrischer Schrank, Kreisschalterschrank. Der Lastschalterschrank ist mit einem kombinierten Lastschalter mit drei Positionen ausgestattet. Die Kombination von Elektroschrank ist mit dem Elektroschrank mit Ladungsschalter ausgestattet. Der Kreisschalterschrank ist mit speziellen XGN-12/T630-20 Vakuum-Leistungsschalter und Drei-Positions-Trennmesser ausgestattet. Multifunktionaler Einheitenschrank ist eine Kombination der oben genannten Funktionseinheiten.

Timetric Electric XGN -12 (Z) / T630-20 Serie 10KV Grenzschalter Schaltschalter besteht aus funktionellen Kompartimenten wie Inflationseinheit, Mechanismusraum, Kabelraum, Druckentlastungskanalraum, Instrumentenraum usw., unter denen die Inflationseinheit die Kernkomponente ist.

Der Lastschalter mit drei Positionen hat drei Positionen: "Schließen", "Öffnen" und "Erdung". Die drei Positionen sind miteinander verbunden. Gemäß der Funktion kann es in Lastschalter und Erdungsschalter zerlegt werden, wodurch eine rotierende Welle geteilt wird. Ein Lastschalter mit drei Positionen ist mit einem Betriebsmechanismus mit drei Positionen ausgestattet. Die Lastschalter -Funktionsseite kann durch elektrische oder manuelle Federsenergiespeicher betrieben werden, und die Feder kann nach dem Übergeben der Mitte schnell geöffnet und geschlossen werden. Die Erdungsschalter -Funktionsseite wird manuell betrieben und die Feder kann nach dem Übergeben der Mitte schnell geöffnet und geschlossen werden.

Die Hauptkreislauf des timetrischen elektrischen XGN -12 (Z) / T630-20 Serie 10kV Grenzschalterschaltersschalters (jeder Schalter, interne Anschluss -Busbank, die Außenseite des Sicherungsrohrs usw.) ist in einer mit SF6 -Gas gefüllten versiegelten Kiste eingeschlossen.

Wenn ein interner Lichtbogenfehler aufgrund abnormaler Arbeitsbedingungen oder Fehloperation auftritt, wird das erzeugte Hochdruckgas durch den Kanal entlassen, der durch die Zerstörung der Platzenscheibe gebildet wird.

Die Schränke bilden eine wirksame primäre Verbindung über den Mutterkoppler, der vollständig isoliert und vollständig versiegelt ist.

Die Einlass- und Auslassleitungen, PT und Lightning -Einlagen bilden eine effektive Verbindung durch Kabelzubehör, die vollständig isoliert und vollständig versiegelt sind.

Der CT übernimmt den Kabelkerntyp, um eine vollständige Isolierung und vollständige Versiegelung zu gewährleisten.

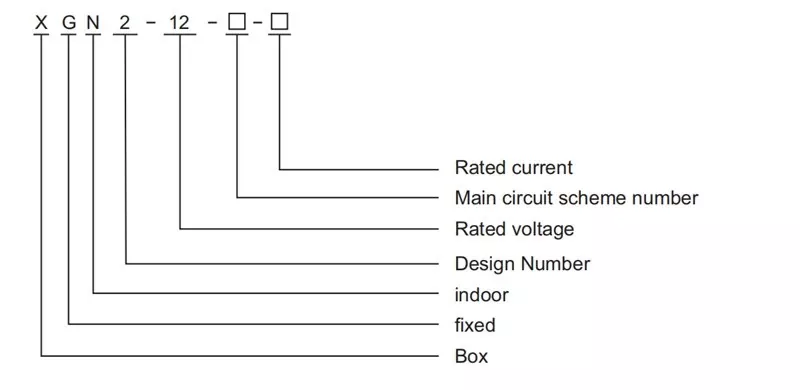

Modellbeschreibung

Haupttechnische Parameter

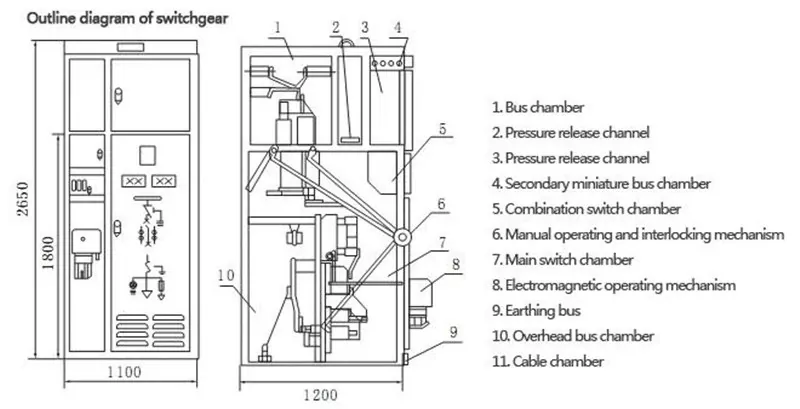

Struktur- und Montageabmessungen

Arbeitsumgebung:

TIMETRIC Electricxgn -12 (Z) / T630-20 Serie 10kV Grenzschalter Schaltschalter -Nutzungsumgebung:

◆ Umgebungslufttemperatur: Obergrenze + 40 ℃, Untergrenze -40 ℃

◆ Luftfeuchtigkeit: Die tägliche durchschnittliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%; Der monatliche Durchschnitt beträgt nicht mehr als 90%.

◆ Wasserdampfdruck: Der tägliche Durchschnitt beträgt nicht mehr als 2,2 kPa; Der monatliche Durchschnitt beträgt nicht mehr als 1,8 kPa;

◆ Die Höhe beträgt nicht mehr als 2000 m.

◆ Die umgebende Luft wird offensichtlich nicht durch Staub, Rauch, ätzende und brennbare Gase, Dampf oder Salznebel verschmutzt.

◆ Die im Sekundärsystem induzierte Amplitude der induzierten elektromagnetischen Interferenzen überschreitet 1,6 kV.6 nicht. Es gibt kein Feuer, Explosionsrisiko, schwere Verschmutzung, chemische Korrosion und schwere Vibration.

7. Spezielle Arbeitsbedingungen, wenn sie unter den normalen Umgebungsbedingungen verwendet werden, die die angegebenen Bedingungen überschreiten, müssen vom Benutzer und dem Hersteller ausgehandelt werden.

Vorteile und Merkmale von SwitchGear

Timetric Electric Timetric Electricxgn -12 (Z) / T630-20 Serie 10kV Grenzschalter Schaltschalter Schaltanschluss Die folgenden Aspekte:

1. Modulares Design, leicht zu erweitern.

2. Laserschweißen aus rostfreiem Stahl.

3. Ein Plug-in-Feststoff-Isolier-Busbar-Koppler wird zwischen den Schränken verwendet, und der SF6-Gasbetrieb ist nicht beteiligt, wenn der Schalterschrank erweitert wird.

4. Kabel-Kabel-Kabel-Kabel-Kabel-Plug-In, einfache und schnelle Installation.

5. Alle Elektroden in der Gasfülleinheit sind ARC -Elektroden.

6. Gasdichte Relais Online -Überwachung.

7. Es verfügt über ein zuverlässiger Druckfreisetzungsgerät und ein Freisetzungskanal.

8. Eine Kombinationskabinett für ein Schrank oder eine gemeinsame Box -Einheit kann bereitgestellt werden.

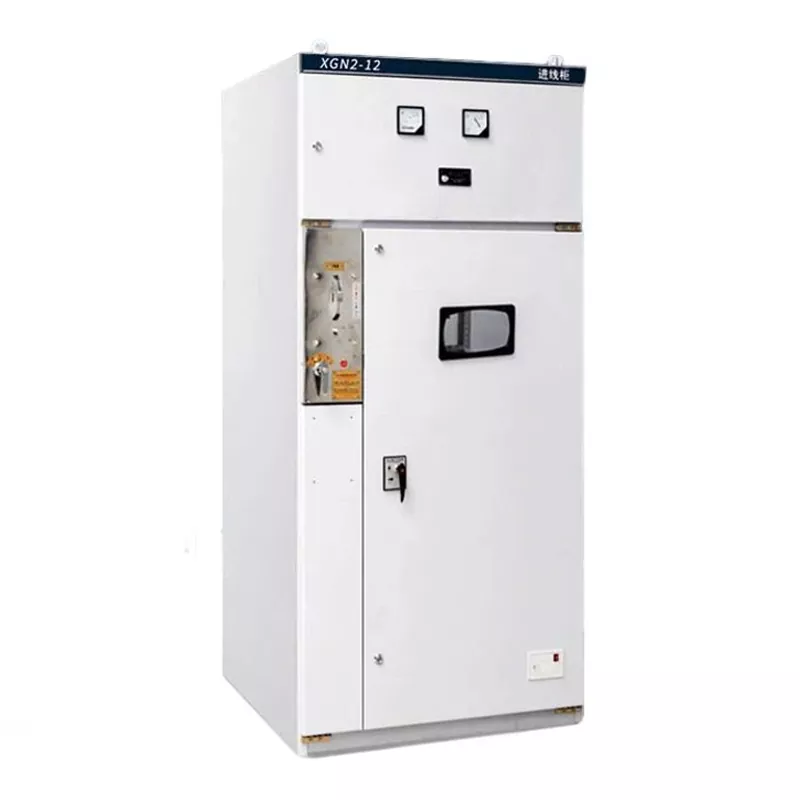

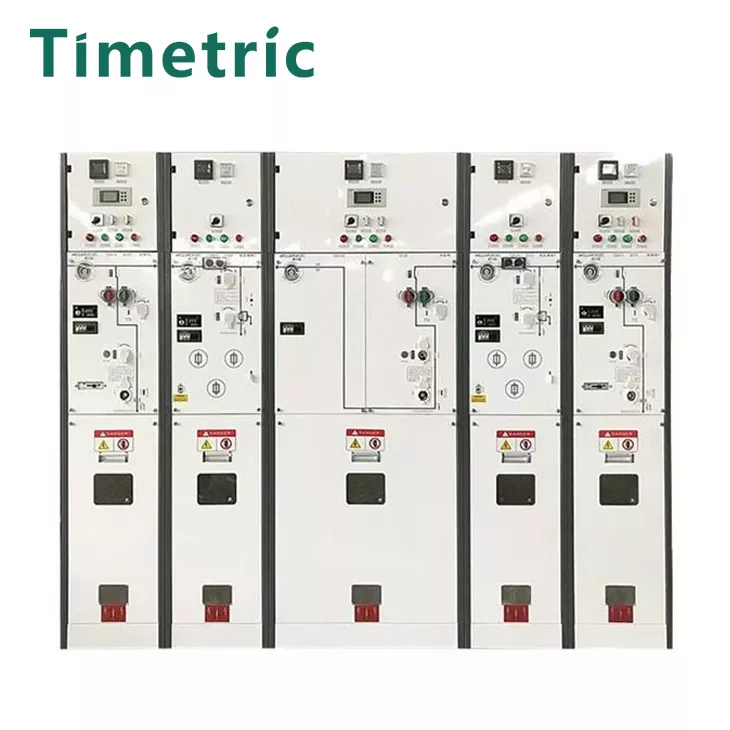

Produkt echter Schuss

FAQ

Kann Ihr Unternehmen Produkte gemäß meinen Anforderungen anpassen?

Ja, wir können Produkte entsprechend den Kundenanforderungen anpassen. Im Allgemeinen müssen Kunden nur: Schaltungslayout, Spannung, Strom usw. bereitstellen.

Was ist Ihre schnellste Lieferzeit?

Normalerweise akzeptieren wir Kundenanfragen. Nachdem die technischen Parameter des Switch-Kabinetts angeschlossen sind, dauert es 1-2 Tage, um eine Preisliste auszugeben und mit Kunden über die Produktions- und Lieferzeit basierend auf der tatsächlichen Situation zu kommunizieren.

Wie ist Ihr After-Sales-Service?

Wir unterstützen eine 1-Jahres-Garantie. Das normale Zitat enthält keinen Vor-Ort-After-Sales-Service. Kostenlose Online -Kommunikation und -anleitung stehen zur Verfügung.
