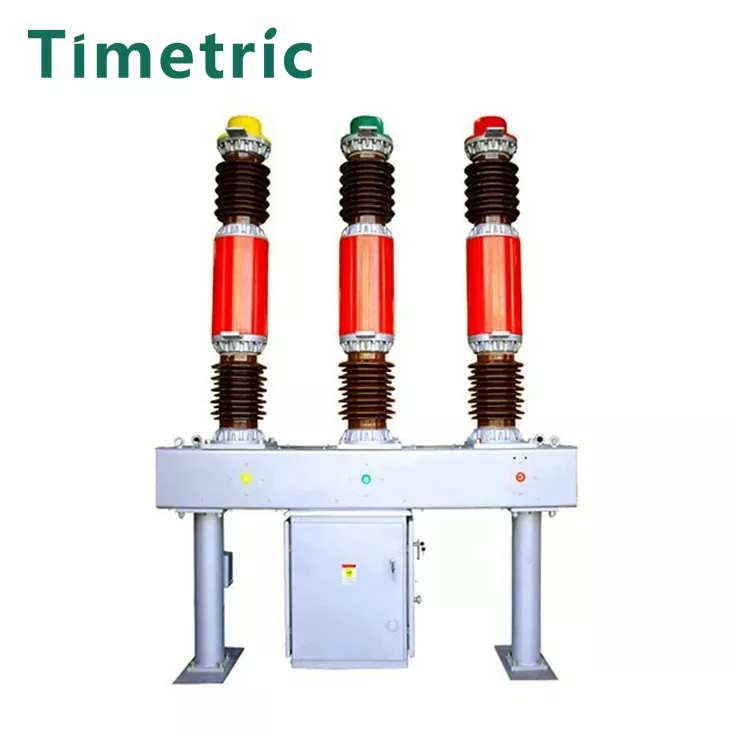

LW8-40.5AG SF6-Leistungsschalter

Artikel: LW8-40.5AG SF6-Leistungsschalter

· Struktur: Jeder Pol ist mit einer Einfragenstruktur der Asingle-Spalte ausgelegt.

· Bogenlöschung: Verwendet das Prinzip der Selbst-Energie-Bogenlöschung für eine effiziente Leistung.

· Betätigung: Ausgestattet mit ACT14 Spring Actuator, der einen zuverlässigen Betrieb ermöglicht.

· Mechanische Verknüpfung: Integriert die mechanische Verknüpfung von Athe-Phasen, wodurch die synchronisierte Leistung über alle Phasen hinweg sicherstellt.

· Einhaltung der Einhaltung: Dieser Leistungsschalter erfüllt die Anforderungen von TheGB1984 ANDIEC62271-100 Standards für Hochspannungsgeräte.

Modellbeschreibung

Haupttechnische Parameter

Struktur- und Montageabmessungen

Arbeitsumgebung:

Artikel: LW8A-40.5 SF6-Leistungsschalter

Umgebungstemperatur:

Obergrenze: +40 ° C.

Untergrenze: -30 ° C.

Höhe:

≤2000 Meter über dem Meeresspiegel

Wenn in höheren Höhen installiert wird, können Anpassungen des Isolationsniveaus erforderlich sein.

Winddruck:

≤ 700 PA (entspricht Windgeschwindigkeiten von bis zu 34 m/s).

Seismische Bedingungen:

Der Leistungsschalter ist so konzipiert, dass sie die Intensität von UP bis 8 Grad standhalten.

Kontaminationsstufe:

Klasse I, was darauf hinweist, dass es für normale Umweltverschmutzungsniveaus geeignet ist.

Temperaturschwankungen:

Maximale tägliche Temperaturdifferenz: Nicht mehr als 25 ° C.

Mögliche Ursachen für den Ausfall des Stromkreises

Artikel: LW8A-40.5 SF6-Leistungsschalter

1. Fördert die SF6 -Gasisolierung

· SF6 Gasleckage: SF6 (Schwefelhexafluorid) Gas wird verwendet, um die Leistungsschalterkontakte zu isolieren. Jede Leckage oder Verschlechterung des Gases kann seine Isoliereigenschaften verringern, was zu Leistungsverletzungen und möglicher Versäumnisse bei der Unterbrechung von Fehlerströmen führt.

· Unzureichender Gasdruck: Niedriger Gasdruck kann den unzureichenden Betrieb des Unterbrechers verursachen, da SF6 -Gas bei einem Fehler ein wesentlicher Bestandteil des Bogenbogens ist.

2.Mechanische Fehler

· Fehlmechanismus Fehlfunktion: Der Unterbrecher arbeitet durch einen Federmechanismus, der Energie zum Öffnen und Schließen speichert. Eine Fehlfunktion in der Feder oder im Stellantrieb kann den ordnungsgemäßen Betrieb verhindern, was zu einem Versäumnis führt, den Unterbrecher zu öffnen oder zu schließen.

· Kontaktverschleiß oder Schäden: Mit der Zeit können sich die Kontakte des Unterbrechers abnutzen, sich ritieren oder mechanische Beschädigungen erleiden und die Fähigkeit, den Stromkreis nach Bedarf herzustellen oder zu brechen, beeinträchtigen.

3. Elektrische Fehler

· Überstrom- oder Kurzschaltkreise: Eine Überladung oder ein Kurzschluss über die Unterbrechungskapazität des Unterbrechers kann zu Überhitzung oder Schäden an den internen Komponenten des Unterbrechers führen.

· Falsche Auslöseeinstellungen: Wenn die Auslöseeinstellungen falsch konfiguriert sind oder das Schutzrelais nicht korrekt funktioniert, kann der Unterbrecher bei einem Überstrom oder Fehler nicht stolpern.

4. BARC -Fehler

Lichtbogenlöschfehler: SF6 -Leistungsschalter stützen sich auf die Lichtbogenlöschungseigenschaften des SF6 -Gas. Wenn der Unterbrecher den elektrischen Lichtbogen nicht korrekt auslöscht (aufgrund von Gasdruckproblemen oder Verunreinigungen), kann dies zu anhaltenden Bögen führen, wodurch der Unterbrecher und die umliegende Ausrüstung beschädigt werden.

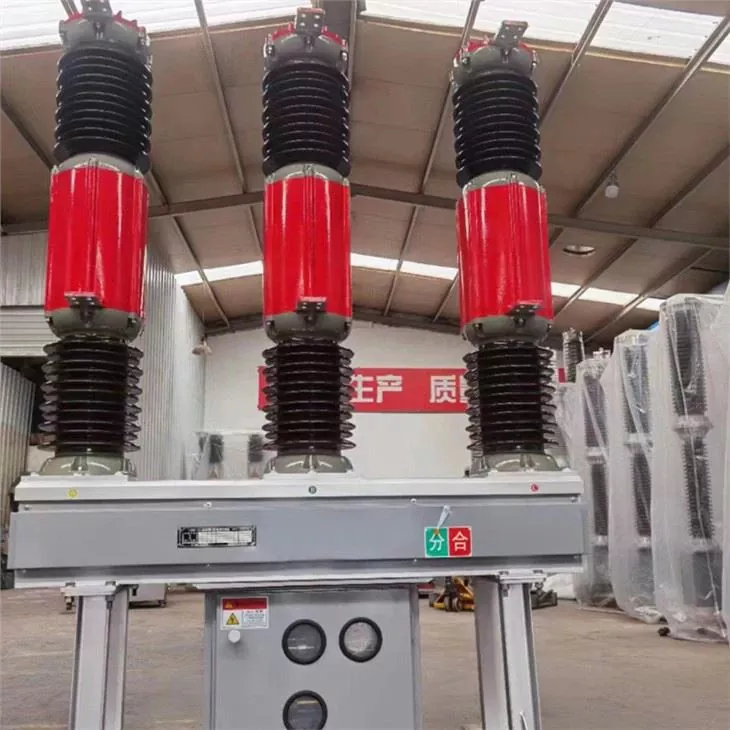

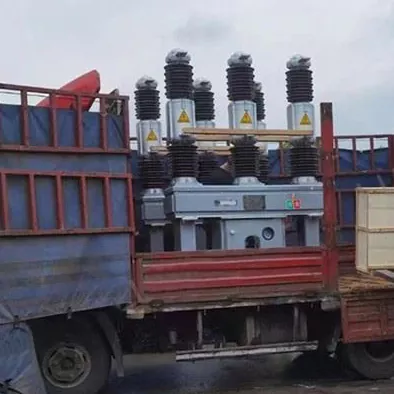

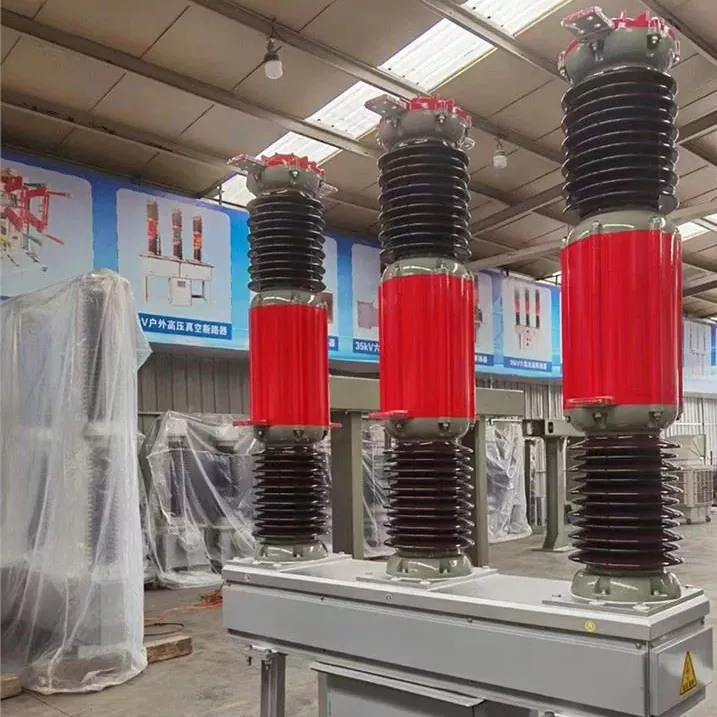

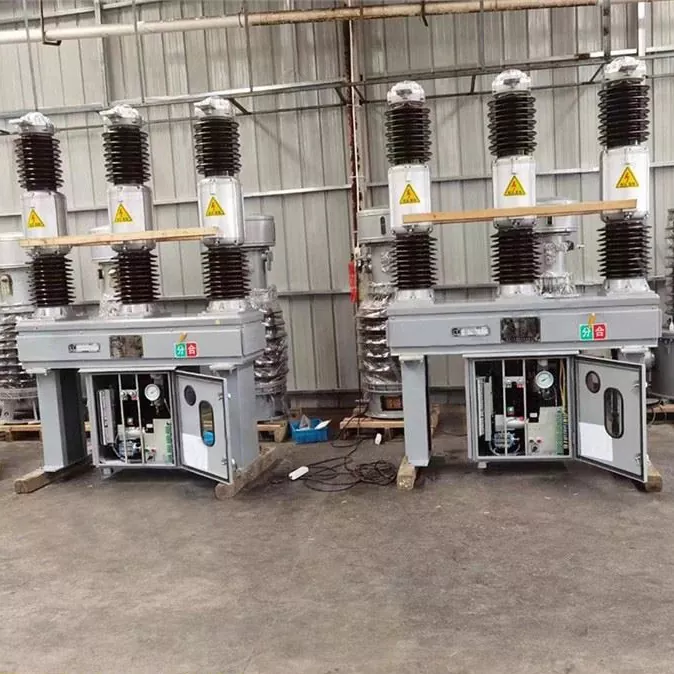

Produkt echter Schuss

FAQ

Artikel: LW8A-40.5 SF6-Leistungsschalter

1.Was ist der LW8A-40.5 SF6-Leistungsschalter?

Antwort: Der LW8A-40.5 SF6-Leistungsschalter ist ein Hochspannungsschalter für 40,5 kV, der typischerweise in elektrischen Umspannwerken und Stromversorgungssystemen verwendet wird. Es verwendet SF6-Gas für Isolier- und Bogen-Erleichterungszwecke, um einen zuverlässigen Betrieb in Hochspannungsumgebungen zu gewährleisten.

2.Was sind die Hauptmerkmale des LW8A-40.5 SF6-Leistungsschalters?

Antwort:

Nennspannung: 40,5 kV

SF6 -Gasisolierung und Lichtbogenlöschung

Hochbrechende Kapazität, geeignet für die Unterbrechung von Fehlerströmen

Schneller Betriebsmechanismus für die schnelle Fehlerfreiheit

Geeignet für Anwendungen im Freien und in Innenräumen

Kompaktes Design zur einfachen Installation

3.Wie funktioniert der LW8A-40.5 SF6-Leistungsschalter?

ANTWORT: Der Unterbrecher arbeitet mit SF6 -Gas zum Löschen des Bogens, der gebildet wird, wenn Kontakte während eines Fehlers geöffnet werden. Wenn ein Fehler erkannt wird, aktiviert das Steuerungssystem des Leistungsschalters den Federmechanismus und zwingt die Kontakte, sich zu trennen. Das SF6 -Gas absorbiert die Energie aus dem Bogen und kühlt sie ab, um sicherzustellen, dass die Schaltung sicher unterbrochen wird.
